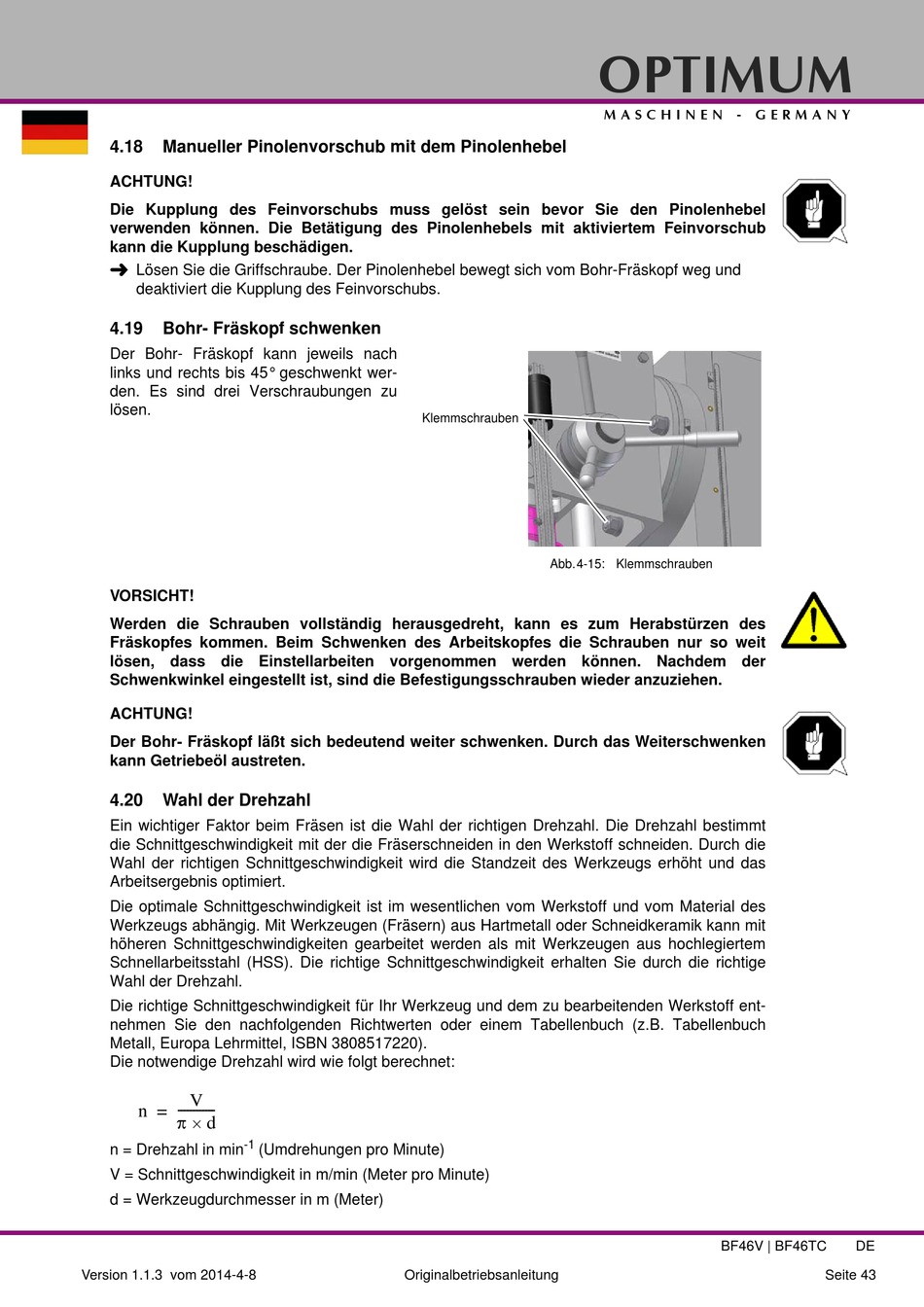

4.18

Manueller Pinolenvorschub mit dem Pinolenhebel

ACHTUNG!
Die Kupplung des Feinvorschubs muss gelöst sein bevor Sie den Pinolenhebel
verwenden können. Die Betätigung des Pinolenhebels mit aktiviertem Feinvorschub
kann die Kupplung beschädigen.

Lösen Sie die Griffschraube. Der Pinolenhebel bewegt sich vom Bohr-Fräskopf weg und
deaktiviert die Kupplung des Feinvorschubs.
4.19 Bohr- Fräskopf schwenken
Der Bohr- Fräskopf kann jeweils nach
links und rechts bis 45° geschwenkt wer-
den. Es sind drei Verschraubungen zu
lösen.
VORSICHT!
Werden die Schrauben vollständig herausgedreht, kann es zum Herabstürzen des
Fräskopfes kommen. Beim Schwenken des Arbeitskopfes die Schrauben nur so weit
lösen, dass die Einstellarbeiten vorgenommen werden können. Nachdem der
Schwenkwinkel eingestellt ist, sind die Befestigungsschrauben wieder anzuziehen.
ACHTUNG!
Der Bohr- Fräskopf läßt sich bedeutend weiter schwenken. Durch das Weiterschwenken
kann Getriebeöl austreten.
4.20

Wahl der Drehzahl

Ein wichtiger Faktor beim Fräsen ist die Wahl der richtigen Drehzahl. Die Drehzahl bestimmt
die Schnittgeschwindigkeit mit der die Fräserschneiden in den Werkstoff schneiden. Durch die
Wahl der richtigen Schnittgeschwindigkeit wird die Standzeit des Werkzeugs erhöht und das
Arbeitsergebnis optimiert.
Die optimale Schnittgeschwindigkeit ist im wesentlichen vom Werkstoff und vom Material des
Werkzeugs abhängig. Mit Werkzeugen (Fräsern) aus Hartmetall oder Schneidkeramik kann mit
höheren Schnittgeschwindigkeiten gearbeitet werden als mit Werkzeugen aus hochlegiertem
Schnellarbeitsstahl (HSS). Die richtige Schnittgeschwindigkeit erhalten Sie durch die richtige
Wahl der Drehzahl.
Die richtige Schnittgeschwindigkeit für Ihr Werkzeug und dem zu bearbeitenden Werkstoff ent-
nehmen Sie den nachfolgenden Richtwerten oder einem Tabellenbuch (z.B. Tabellenbuch
Metall, Europa Lehrmittel, ISBN 3808517220).
Die notwendige Drehzahl wird wie folgt berechnet:
V
----------- -
n =
 
d
-1
n = Drehzahl in min
V = Schnittgeschwindigkeit in m/min (Meter pro Minute)
d = Werkzeugdurchmesser in m (Meter)
Version 1.1.3 vom 2014-4-8
Klemmschrauben
(Umdrehungen pro Minute)
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Abb.4-15: Klemmschrauben
