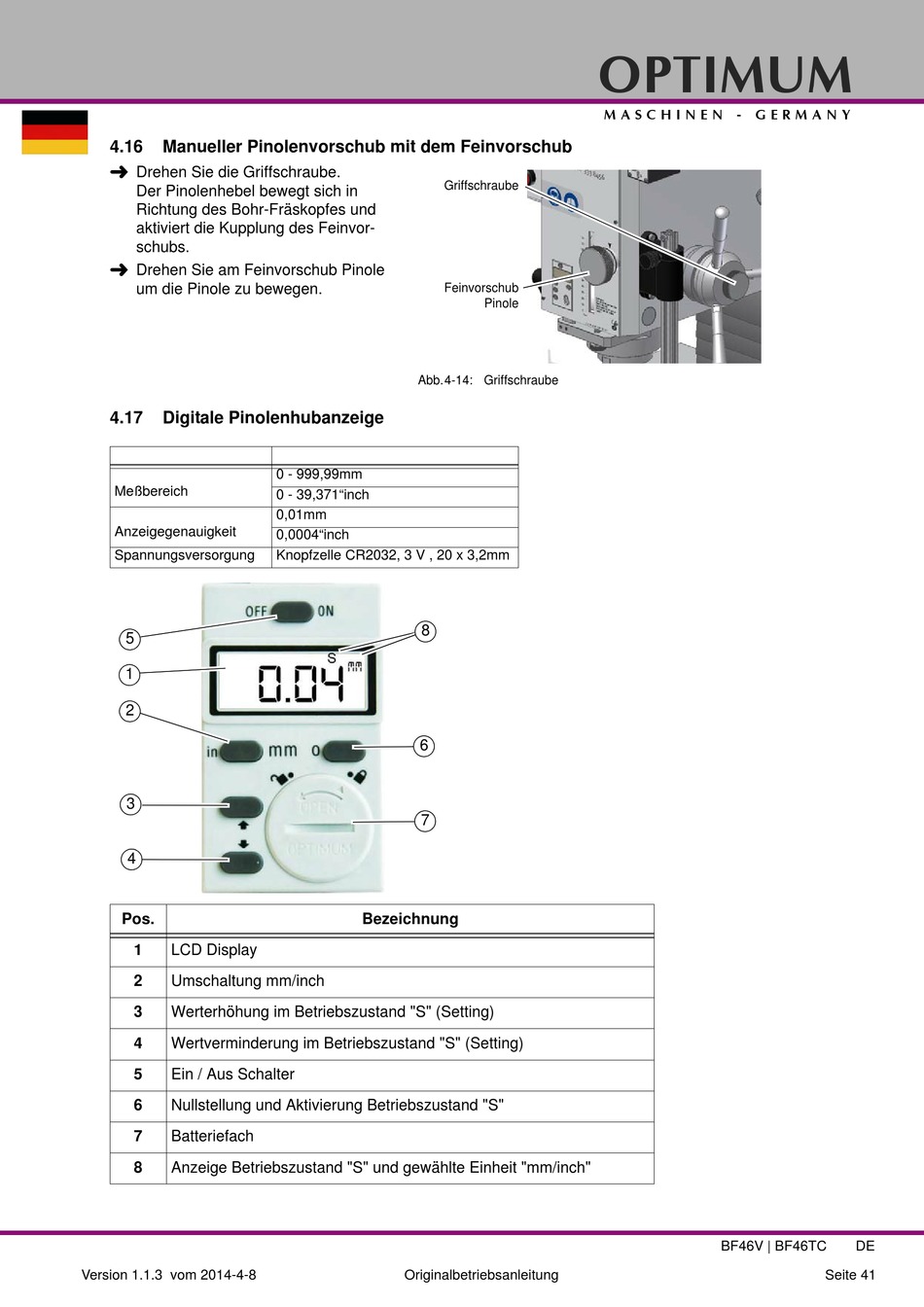

4.16

Manueller Pinolenvorschub mit dem Feinvorschub


Drehen Sie die Griffschraube.
Der Pinolenhebel bewegt sich in
Richtung des Bohr-Fräskopfes und
aktiviert die Kupplung des Feinvor-
schubs.

Drehen Sie am Feinvorschub Pinole
um die Pinole zu bewegen.
4.17

Digitale Pinolenhubanzeige

Meßbereich
Anzeigegenauigkeit
Spannungsversorgung
5
1
2
3
4
Pos.
1 LCD Display
2 Umschaltung mm/inch
3 Werterhöhung im Betriebszustand "S" (Setting)
4 Wertverminderung im Betriebszustand "S" (Setting)
5 Ein / Aus Schalter
6 Nullstellung und Aktivierung Betriebszustand "S"
7 Batteriefach
8 Anzeige Betriebszustand "S" und gewählte Einheit "mm/inch"
Version 1.1.3 vom 2014-4-8
Griffschraube
Feinvorschub
Abb.4-14: Griffschraube
0 - 999,99mm
0 - 39,371"inch
0,01mm
0,0004"inch
Knopfzelle CR2032, 3 V , 20 x 3,2mm
8
6
7
Bezeichnung
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Pinole
BF46V | BF46TC DE
Seite 41
