Bedienpanel Bf46Tc - Optimum OPTImill BF 46TC Betriebsanleitung

Pos. Bezeichnung
19 Kreuztisch
21 Handkurbel Querschlitten X-Achse

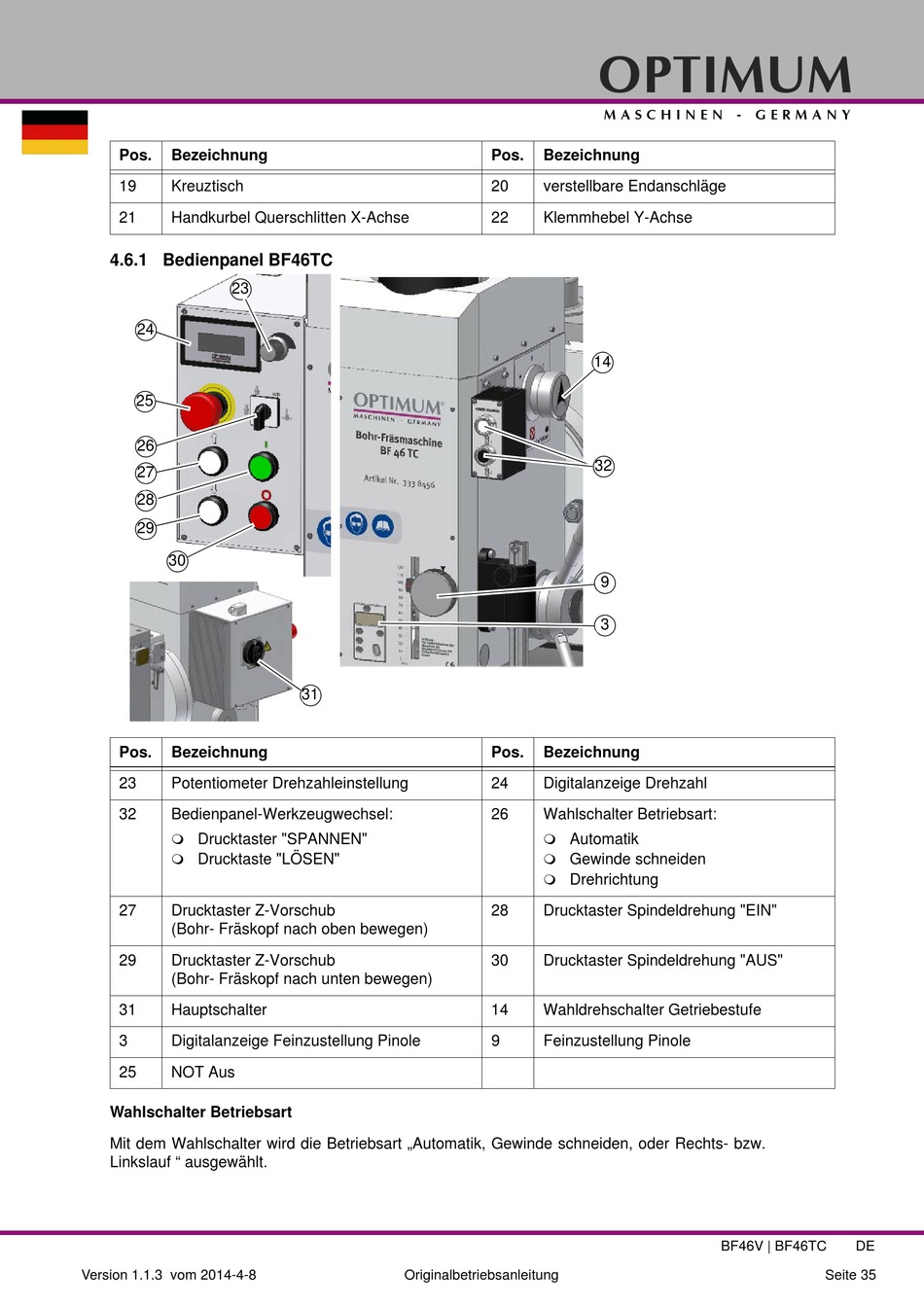

4.6.1 Bedienpanel BF46TC

23
24
25
26
27
28
29
30
Pos. Bezeichnung
23 Potentiometer Drehzahleinstellung
32 Bedienpanel-Werkzeugwechsel:

Drucktaster "SPANNEN"

Drucktaste "LÖSEN"
27 Drucktaster Z-Vorschub
(Bohr- Fräskopf nach oben bewegen)
29 Drucktaster Z-Vorschub
(Bohr- Fräskopf nach unten bewegen)
31 Hauptschalter
3 Digitalanzeige Feinzustellung Pinole
25 NOT Aus
Wahlschalter Betriebsart
Mit dem Wahlschalter wird die Betriebsart „Automatik, Gewinde schneiden, oder Rechts- bzw.
Linkslauf " ausgewählt.
Version 1.1.3 vom 2014-4-8
31
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Pos. Bezeichnung
20 verstellbare Endanschläge
22 Klemmhebel Y-Achse
14
32
9
3
Pos. Bezeichnung
24 Digitalanzeige Drehzahl
26 Wahlschalter Betriebsart:

Automatik

Gewinde schneiden

Drehrichtung
28 Drucktaster Spindeldrehung "EIN"
30 Drucktaster Spindeldrehung "AUS"
14 Wahldrehschalter Getriebestufe
9 Feinzustellung Pinole
BF46V | BF46TC DE
Seite 35
