OPTIMUM
M A S C H I N E N - G E R M A N Y

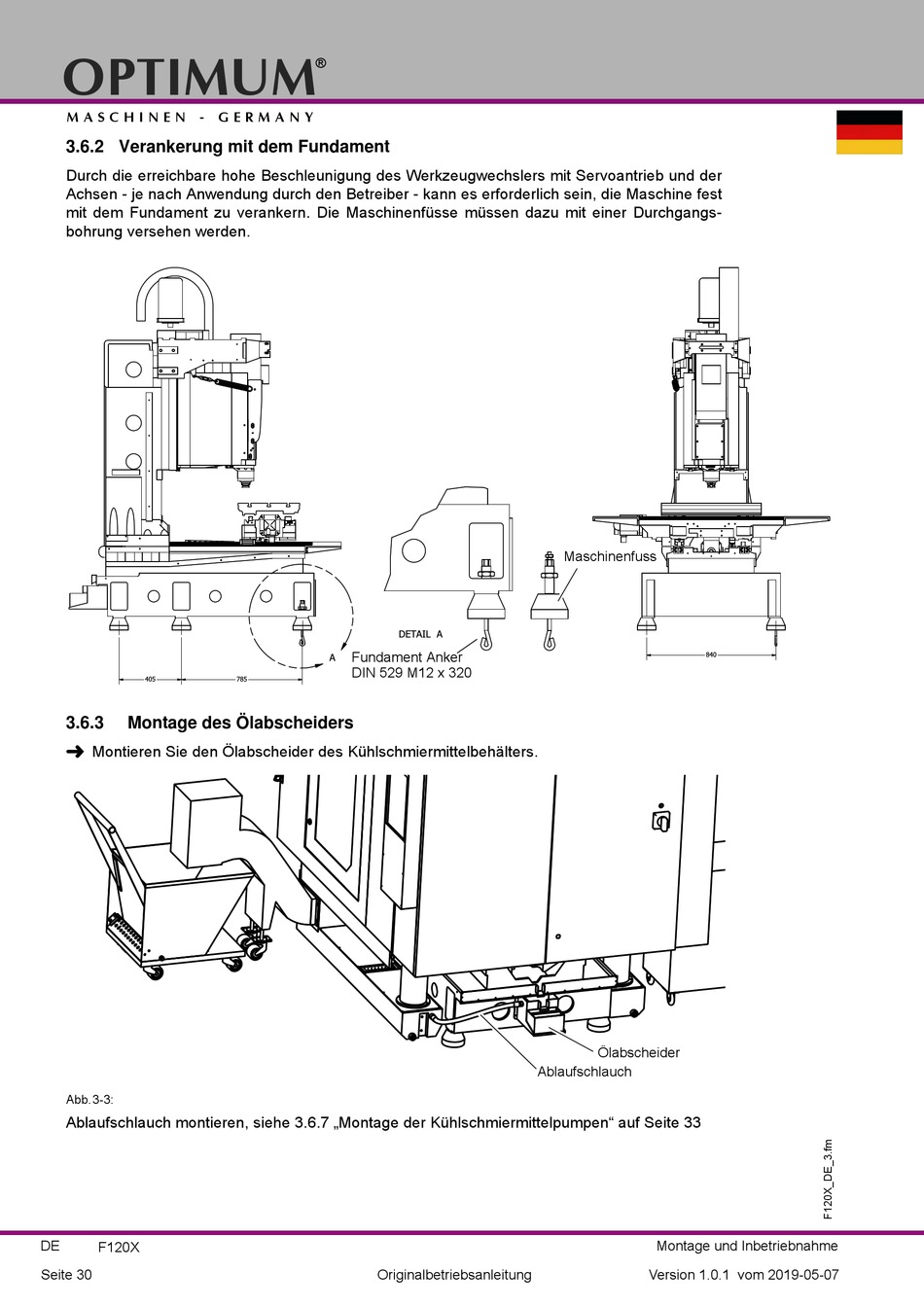

3.6.2 Verankerung mit dem Fundament
Durch die erreichbare hohe Beschleunigung des Werkzeugwechslers mit Servoantrieb und der
Achsen - je nach Anwendung durch den Betreiber - kann es erforderlich sein, die Maschine fest
mit dem Fundament zu verankern. Die Maschinenfüsse müssen dazu mit einer Durchgangs-
bohrung versehen werden.
405
3.6.3
Montage des Ölabscheiders
Montieren Sie den Ölabscheider des Kühlschmiermittelbehälters.
Abb.3-3:
Ablaufschlauch montieren, siehe 3.6.7 „Montage der Kühlschmiermittelpumpen" auf Seite 33
DE
F120X
Seite 30
®
DETAIL A
Fundament Anker
A
DIN 529 M12 x 320
785
Originalbetriebsanleitung
Maschinenfuss
840
Ölabscheider
Ablaufschlauch
Montage und Inbetriebnahme
Version 1.0.1 vom 2019-05-07
