STURZBLENDE
HANDBETÄTIGUNG MIT ZUGSEIL
9.4.
Bei der Verwendung des Zugseiles für die Handbetätigung des Tores, wird kein zusätzlicher Platz benötigt.
STURZBLENDE
10.
STURZBLENDE ZUM ERREICHEN DER MINDESTSTURZHÖHE
10.1.
Ist die Sturzhöhe bei Standard-oder Niedrigsturzumlenkung nicht ausreichend, kommt eine Sturzblende gemäß Abschnitt 8
zum Einsatz.

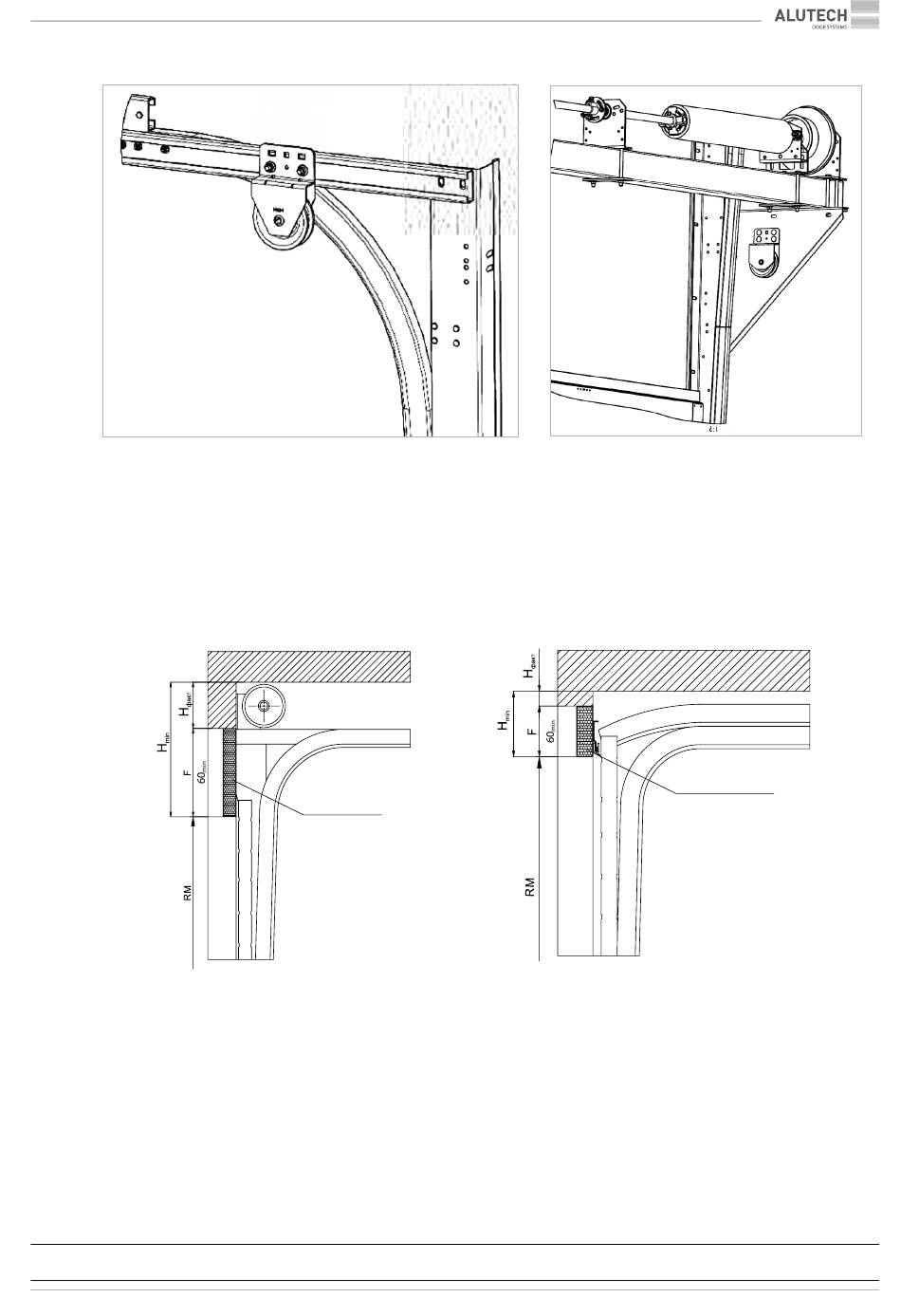

Berechnungsbeispiel zur Bestimmung der Sturzblendenhöhe:
Die vorhandene Sturzhöhe ausmessen Н
Die vorhandene Sturzhöhe Н
Falls Н
kleiner wie H
tatsächlich
Das errechnete Ergebnis mit dem Mindestwert für die Sturzhöhe vergleichen. Ist das Ergebnis geringer als die geforderte Min-
deststurzhöhe, muss dieser Wert mit einer Sturzblende ausgeglichen werden (F
sektionen; F
= 300 mm für eine Sturzblende aus Alu-Rahmen-Sprossen-Sektionen). Maximale Größe der Sturzblende soll nicht
min
4155 mm überschreiten. Die Lichte Torhöhe wird sich dadurch verkleinern.
Die Bestellgröße des Tores bestimmen:
ACHTUNG! Die Befestigung der Gewichtsausgleichseinheit an der Sturzblende ist nicht zulässig!
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Sturzblende
Standardumlenkung
tatsächlich
mit dem kleinsten zugelassenem Wert H
tatsächlich
ist, wird die notwendige Größe der Sturzblende F nach folgender Formel bestimmt:
min
.
F = H
− Н
min
tatsächlich
RM = Decken Höhe − Н
tatsächlich
Sturzblende
Niedrigsturzumlenkung
vergleichen.
min
= 60 mm für eine Sturzblende aus Sandwich-
min
− F
79
