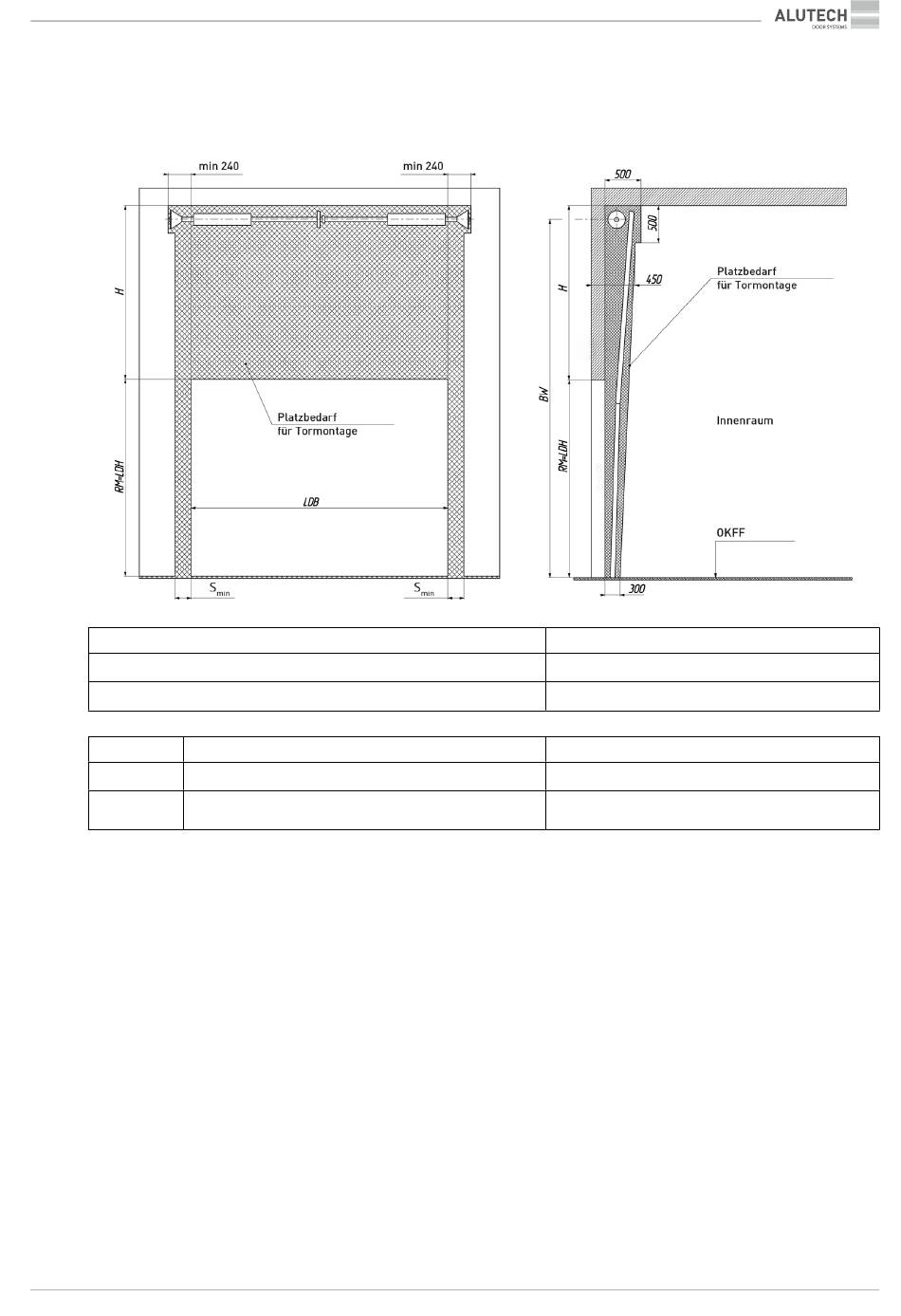

MONTAGEPLAN DER TORE
HUBTOR MIT OBEN LIEGENDER FEDERWELLE
8.6.
Hubtor mit oben liegender Federwelle
8.6.1.
als Einfederwellen-Gewichtsausgleichssystem
Für Tortypen ProPlus, ProTrend, AluPro, AluTherm, AluTrend
Parameter, mm
Н
S
min
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Rastermaßhöhe RM, mm
bis 3300
über 3300
Erläuterungen
Sturzhöhe
Minimaler seitlicher Platzbedarf
für Montage der Zargen
Befestigung Lagerblech BW, mm
2 × RM + 125
2 × RM + 145
Berechnung / Maße
min RM + 340
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
65
