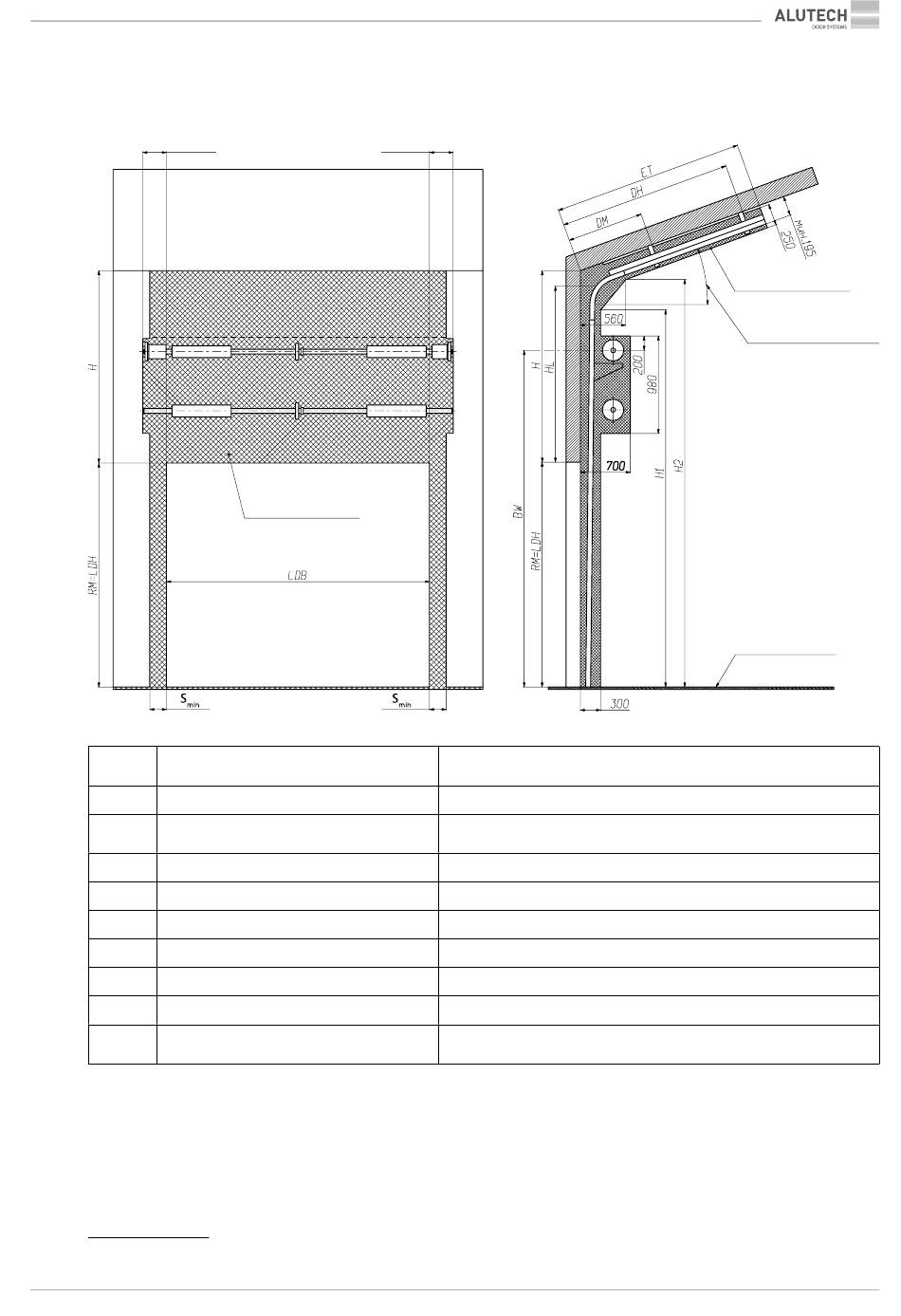

MONTAGEPLAN DER TORE
Höhergeführte Umlenkung mit Dachfolge und unten liegender Federwelle
8.11.2.
als Doppelfederwellen-Gewichtsausgleichssystem
Für Tortypen ProPlus, AluPro, AluTherm
min 380
Parameter,
mm
Н
HL
*
bis Unterkante Horizontallaufschiene
BW
**
ET
DH
Abstandsmaße für Abhängung hinten
DM
Abstandsmaße für Abhängung mittig
H1
Maße für benötigten Platzbedarf der Toranlage
H2
Maße für benötigten Platzbedarf der Toranlage
S
min
Die erforderliche Umlenkung mit Dachfolge für den Bereich von 5 bis 45°, wird bei der Bestellung in 5° Raster festgelegt. In der
Regel wird die Steigung des Daches auf die Steigung der Horizontallaufschiene übertragen.
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
*
Tore mit HL größer 3000 mm, nur auf Anfrage. HL muß grundsätzlich kleiner sein wie die Lichte Torhöhe.
**
Die Höhe der Gewichtsausgleichseinheit wird bei der Torbestellung festgelegt. Das Standardmaß ist: BW = RM + 1500 mm.
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Platzbedarf
für Tormontage
Erläuterungen
Sturzhöhe
Maß zwischen Unterkante Sturz
Höhe Mitte Lagerblech
Einbautiefe
Minimaler seitlicher Platzbedarf
für Montage der Zargen
min 380
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
Berechnung / Maße
min 2100
von 1905 bis H − 195 (max 4100)
von RM + 1200 bis RM + HL − 400
RM − HL + 850
RM − HL + 620
1050
RM + HL − 445
RM + HL − 55
Platzbedarf
für Tormontage
Neigungswinkel:
bis 45°
Innenraum
OKFF
75
