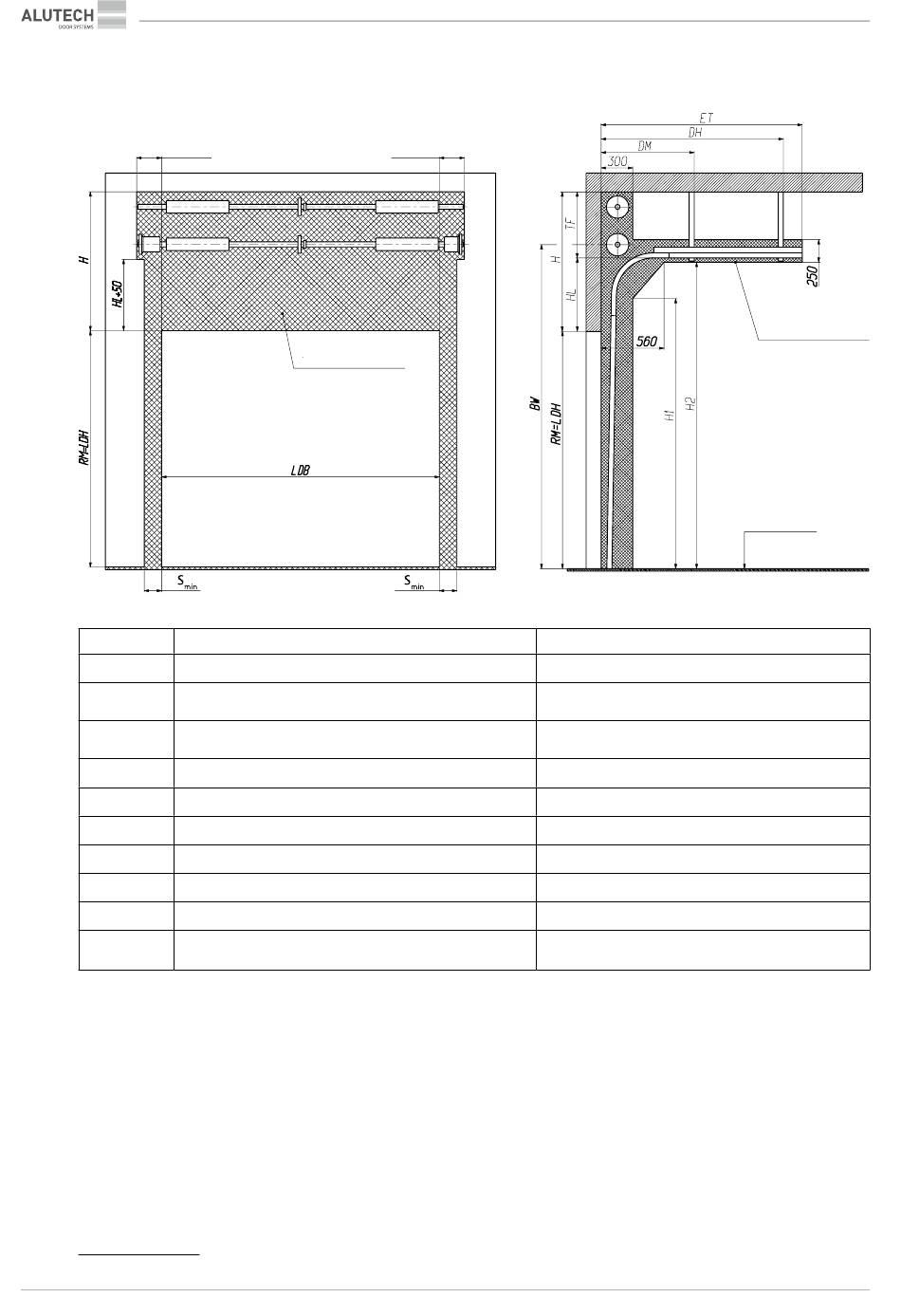

Höhergeführte Umlenkung mit oben liegender Federwelle
8.4.2.
als Doppelfederwellen-Gewichtsausgleichssystem
Für Tortypen ProPlus, AluPro, AluTherm
min 340
Parameter, mm
Н
TF
HL
*
BW
ET
DH
DM
H1
H2
S
min
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
*
Tore mit HL größer 3000 mm, nur auf Anfrage. HL muß grundsätzlich kleiner sein wie die Lichte Torhöhe.
62
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Platzbedarf
für Tormontage
Erläuterungen
Sturzhöhe
Kleinster Platzbedarf für die Gewichtsausgleichseinheit
von Unterkante Horizontallaufschiene bis Oberkante Sturz
Maß zwischen Unterkante Sturz
bis Unterkante Horizontallaufschiene
Höhe Mitte Lagerblech
Einbautiefe
Abstandsmaße für Abhängung hinten
Abstandsmaße für Abhängung mittig
Maße für benötigten Platzbedarf der Toranlage
Maße für benötigten Platzbedarf der Toranlage
Minimaler seitlicher Platzbedarf
für Montage der Zargen
min 340
Berechnung / Maße
min 1275
640
H − TF (max 4100)
RM + HL + 200
RM − HL + 850
RM − HL + 620
1050
RM + HL − 455
RM + HL − 55
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
MONTAGEPLAN DER TORE
Platzbedarf
für Tormontage
Innenraum
