GESTALTUNGSKONZEPT DER INDUSTRIETORE
3.8.
Die vielfältigen Gestaltungsmöglichkeiten verbinden optisch die Fassade mit dem Tor. Bei der Montage von mehreren Sek-
tionaltoren in einem Gestaltungskonzept ist es möglich, folgende Torelemente auf der Anordnungshöhe bezüglich einer ge-
meinsamen Bezugslinie (Meterriss) einzubauen:
•
ansichtsgleiche Sektionen;
•
Verglasungen;
•
PHZ-Schlösser;
•
Torgriffe;
•
Schlupftüren (falls vorhanden).
Die Tore beliebiger Umlenkungsvarianten, verschiedener Größe, mit oder ohne Schlupftür werden zu einem einheitlichen Kon-
zept verbunden. Die Planungsphase ist ein wichtiger Zeitraum für Klärungen. Deshalb sollte jede Tor — Fassadenkombination
individuell geplant werden.
ACHTUNG!
Zur Auswertung der Fassadengestaltung ist es notwendig, dass alle Bezugslinien (Meterriss) mit der lichten Höhe über-
einstimmen.

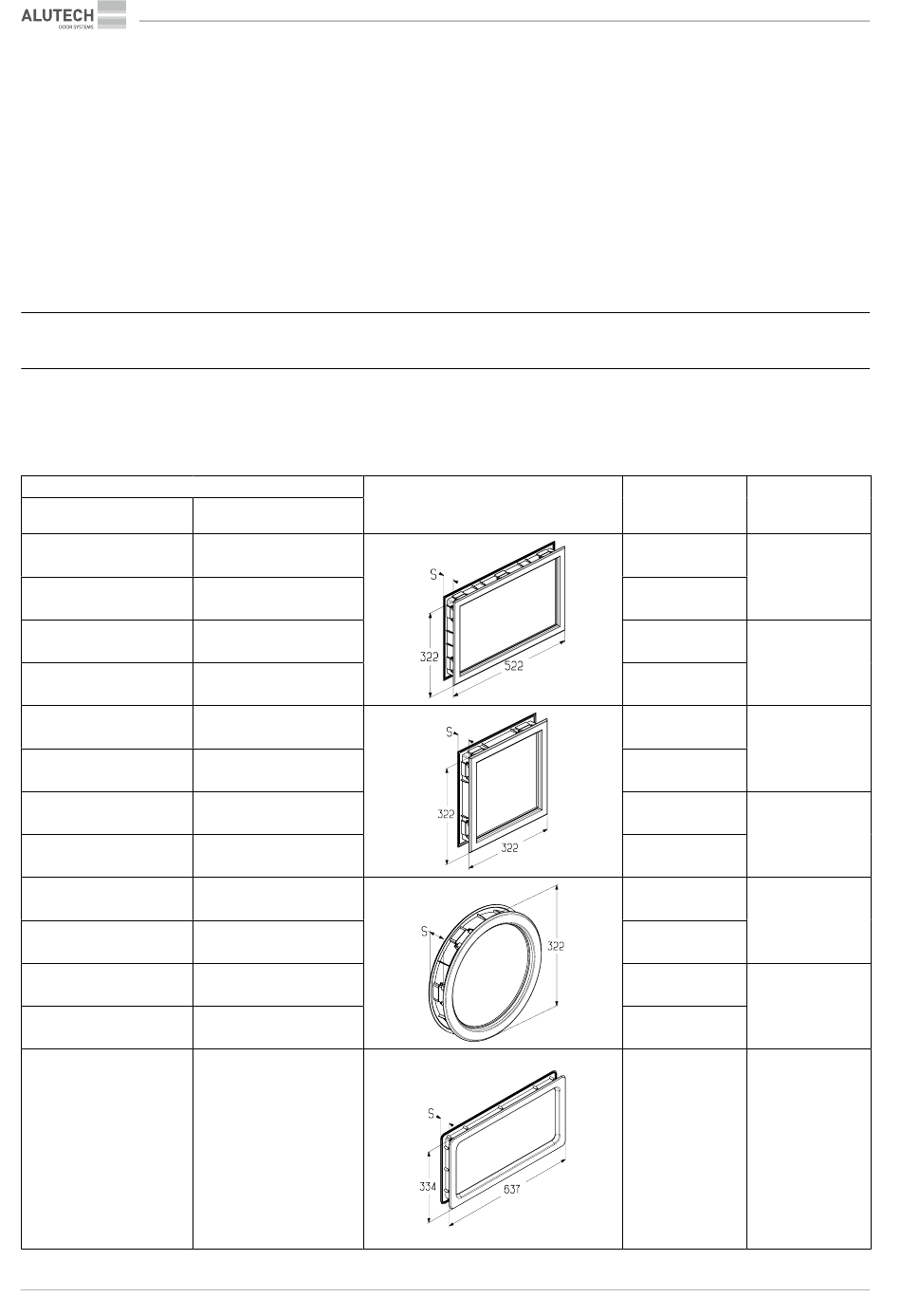

EMPFOHLENE PARAMETER UND ANORDNUNG DER VERGLASUNGEN
3.9.
Geometrie der Verglasungen
3.9.1.
Artikelnummer und Einbaustärke der Verglasung
Typ ProPlus
(S = 45 mm)
W043WH-TG
W043BR-TG
W043WH-CG
W043BR-CG
W050WH
W050BR
W050WH-CG
W050BR-CG
W060WH
W060BR
W060WH-CG
W060BR-CG
W046
14
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Typ ProTrend
(S = 40 mm)
W043WH-TG40
W043BR-TG40
W043WH-CG40
W043BR-CG40
W050WH-40
W050BR-40
W050WH-CG40
W050BR-CG40
W060WH-40
W060BR-40
W060WH-CG40
W060BR-CG40
W046-40
BESCHREIBUNG DER TORANLAGE MIT EINEM TORBLATT AUS SANDWICHPANEELEN
Zeichnung
Farbe
Glas Typ
des Rahmens
Weiß
SAN-Scheibe
klar
Braun
Weiß
SAN-Scheibe
geperlt
Braun
Weiß
SAN-Scheibe
klar
Braun
Weiß
SAN-Scheibe
geperlt
Braun
Weiß
SAN-Scheibe
klar
Braun
Weiß
SAN-Scheibe
geperlt
Braun
SAN-Scheibe
Schwarz
klar
