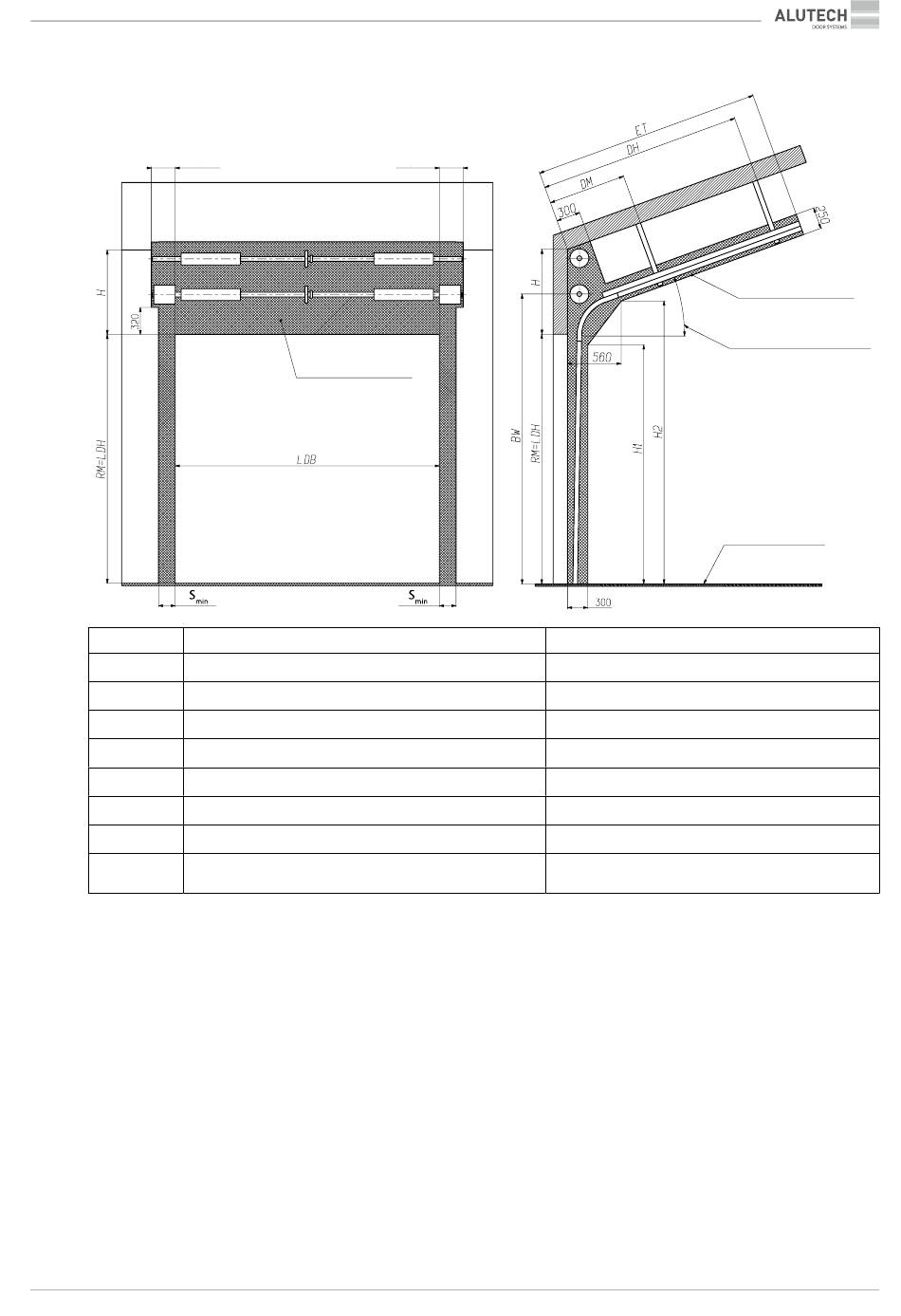

MONTAGEPLAN DER TORE
Umlenkung mit Dachfolge als Doppelfederwellen-Gewichtsausgleichssystem
8.9.2.
Für Tortypen ProPlus, AluPro, AluTherm
min 300
Parameter, mm
Н
BW
DM
DH
ET
H1
H2
S
min
Die erforderliche Umlenkung mit Dachfolge für den Bereich von 5 bis 45°, wird bei der Bestellung in 5° Raster festgelegt. In der
Regel wird die Steigung des Daches auf die Steigung der Horizontallaufschiene übertragen.
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
min 300
Platzbedarf
für Tormontage
Erläuterungen
Sturzhöhe
Höhe Mitte Lagerblech
Abstandsmaße für Abhängung mittig
Abstandsmaße für Abhängung hinten
Einbautiefe
Maße für benötigten Platzbedarf der Toranlage
Maße für benötigten Platzbedarf der Toranlage
Minimaler seitlicher Platzbedarf
für Montage der Zargen
OKFF
Berechnung / Maße
min 920
RM + 480
1050
RM + 280
RM + 510
RM − 245
RM + 160
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
Platzbedarf
für Tormontage
Neigungswinkel:
bis 45°
Innenraum
71
