MONTAGEPLAN DER INDUSTRIE-SEKTIONALTORE

7.
UMLENKUNGSARTEN FÜR TORE DER SERIEN:
7.1.
PROPLUS, PROTREND, ALUPRO, ALUTHERM, ALUTREND

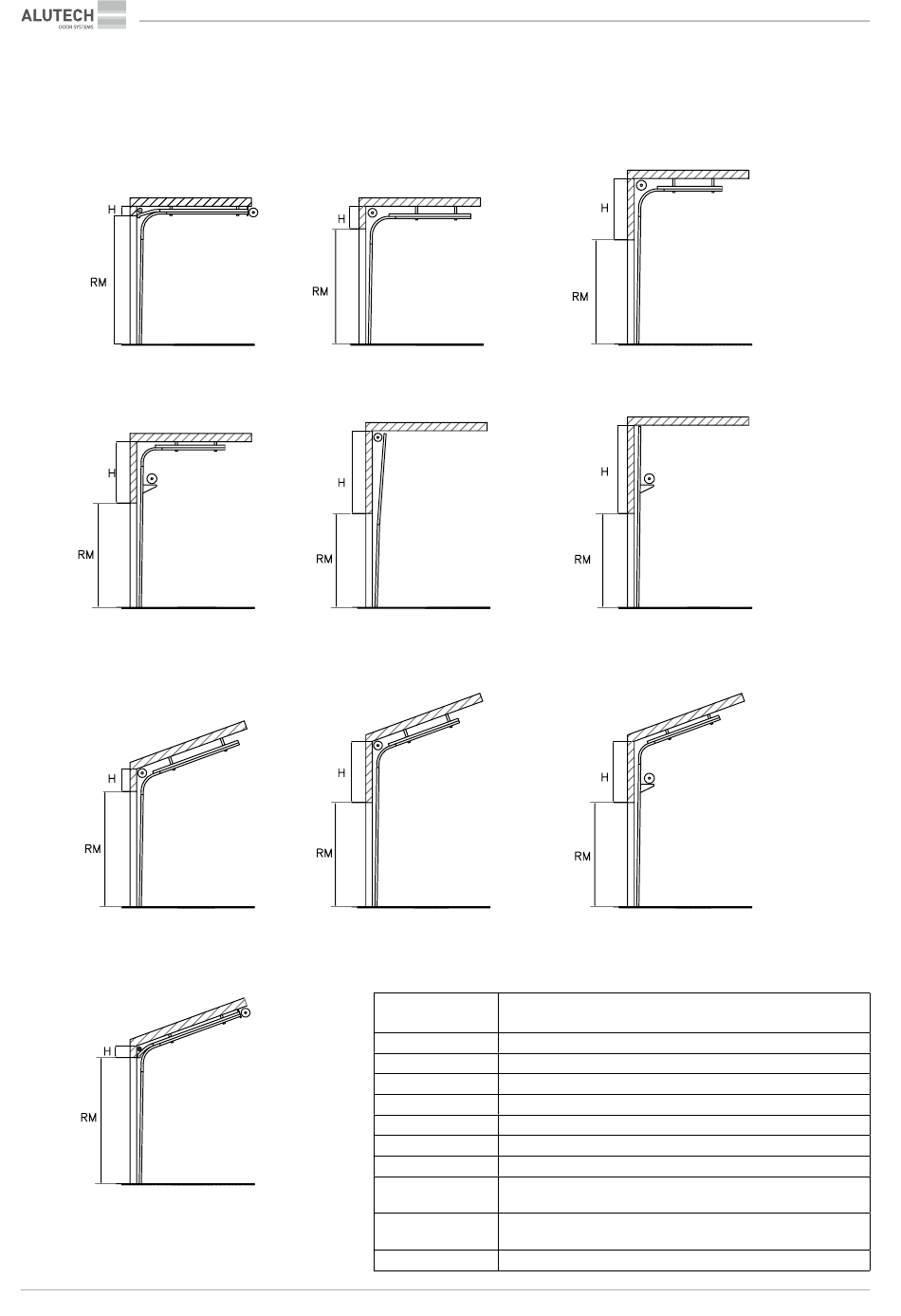

Niedrigsturzumlenkung
Höhergeführte Umlenkung
mit unten liegender Federwelle
Umlenkung mit Dachfolge
Niedrigsturz Umlenkung mit Dachfolge
56 KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Standardumlenkung
Hubtor
mit oben liegender Federwelle
Höhergeführte Umlenkung mit Dachfolge
mit oben liegender Federwelle
Minimale
Torsturzhöhe Н), mm
230
410
900 Höhergeführte Umlenkung mit oben liegender Federwelle
1795 Höhergeführte Umlenkung mit unten liegender Federwelle
RM + 340
RM + 340
490
900
1795
230
MONTAGEPLAN DER INDUSTRIE-SEKTIONALTORE
Höhergeführte Umlenkung
mit oben liegender Federwelle
Hubtor
mit unten liegender Federwelle
Höhergeführte Umlenkung mit Dachfolge
mit unten liegender Federwelle
Umlenkungsvarianten
Niedrigsturz-Umlenkung
Standard-Umlenkung
Hubtor mit vorne liegender Federwelle
Hubtor mit unten liegender Federwelle
Umlenkung mit Dachfolge
Höhergeführte Umlenkung mit Dachfolge
mit vorne liegender Federwelle
Höhergeführte Umlenkung mit Dachfolge
mit unten liegender Federwelle
Niedrigsturz-Umlenkung mit Dachfolge
