BESCHREIBUNG DER TORANLAGE MIT EINEM TORBLATT AUS SANDWICHPANEELEN
Befestigungsset
3.2.17.
Befestigungsset FS10 × 50D hat Nylon-Dübel mit Sechskant-Holz-Schrauben und Scheiben. Man verwendet das Befestigungsset
bei Anbringung des Tores an der Beton-, Vollziegel-, Blähtonbeton-, Naturstein-Wand und an Wänden aus ähnlichen Stoffen.
Bei der Befestigung der Tore an dem Holzrahmen werden Schrauben mit Unterlegscheiben benutzt, die Bestandteil des Befesti-
gung-Sets sind. Nylon-Dübel werden dabei nicht verwendet. Vor der Befestigung müssen vorerst Löcher mit einem Durchmesser
von 5 mm, 50 mm tief in der Holzkonstruktion vorgebohrt werden (Stärke der Öffnungswand muss nicht weniger als 100 mm sein).
Befestigungsset FS10 × 60D besteht aus Nylon-Dübeln mit Selbstbohrschrauben aus verzinktem Stahl.Wird für die Befestigung
des Torrahmens und der Torsionswelle-Elemente an der Beton-, Keramsitbeton-, Gasbeton-, Natursteinwand, Voll- oder Hohlzie-
gelwand aus Keramik oder Kalksand verwendet. Es wird ein sicheres Festhalten sogar in den porösen Materialien gewährleistet.
Die Ausstattung FS8 × 25 stellt ein Set von Selbstbohrschrauben aus verzinktem Stahl dar. Wird für die Befestigung des Torrah-
mens und der Torsionswelle-Elemente an der Metallkonstruktion verwendet.
Deckkappen-Set
3.2.18.
Wird mit Torblattmusterung S-Sicke verwendet. Die Deckkappen sind unter den Schulterstücken im Bereich der Sickung des
Sandwichpaneels für bessere Wärmedämmung und Abdichtung der Öffnung montiert.
Zweiseitiger Torgriff
3.2.19.
Die Option ist für Tore Typ ProTrend ohne Schlupftür und / oder Verstärkungsprofilen im Torblatt. Ein zweiseitiger Torgriff gehört
zur Standardausstattung der Tore Typ ProTrend mit Schlupftür und / oder Verstärkungsprofilen im Torblatt.
VERPACKUNG
3.3.
Die Tor- und Antriebssysteme sind für die Montage optimal vorbereitet, transportsicher und übersichtlich verpackt. Durch die
kurze Lieferzeit sind die Torsysteme schnell bei Ihnen auf der Baustelle. Schnell geliefert, sicher verpackt:
•
Palette (vertikal oder horizontal) mit Paneelen (je nach Typ und Anzahl der Paneele, nach Torgröße und Torgewicht);
•
Verpackung mit Horizontallaufschienen, Zarge;
•
Torsionsfederwelle vormontiert;
•
Zubehörkarton mit Befestigungselementen.
Die Sturzblende wird separat geliefert. Der Elektroantrieb (falls vorhanden) wird verpackt geliefert. Zu Ihrer Sicherheit werden
die Paletten in stabiler Kartonverpackung geliefert.
LIEFERUMFANG DER SETS FÜR RÄUME MIT ERHÖHTER FEUCHTIGKEIT
3.4.
Für Tore der ProPlus-Serie. Lieferumfang von «Standard»-Sets für die Räume mit erhöhter Feuchtigkeit umfasst:
•
Beschläge des Torblattes aus rostfreiem Stahl;
•
Zugseile aus rostfreiem Stahl;
•
Laufschienen- und Abhängesystem mit Schutzbeschichtung. Farbe in Anlehnung an RAL 9002;
•
Rollenachsen aus rostfreiem Stahl.
Lieferumfang von «Extra»-Sets für die Räume mit erhöhter Feuchtigkeit umfasst:
•
Laufschienen- und Abhängesystem mit verbesserter Polymerbeschichtung Interpon. Farbe: Anthrazit;
•
verzinkte Torsionsfedern und Wellenelemente mit verbesserter Polymerbeschichtung Interpon. Farbe: Anthrazit;
•
Beschläge für Torblatt aus rostfreiem Stahl mit verbesserter Polymerbeschichtung Interpon. Farbe: Anthrazit;
•
Sicherheitselemente mit 3-Lagen-Beschichtung:
–
Zinkschicht;
–
chemische Konversionsschicht;
–
getemperte Keramikschicht.
•
Zugseile aus rostfreiem Stahl;
•
Beschläge für Torblatt aus rostfreiem Stahl;
•
Rollenachsen aus rostfreiem Stahl.
Auf Wunsch können Sie den Antrieb auch mit der Schutzart IP65 bekommen (Staub- und Spritzwasser geschützt).
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND

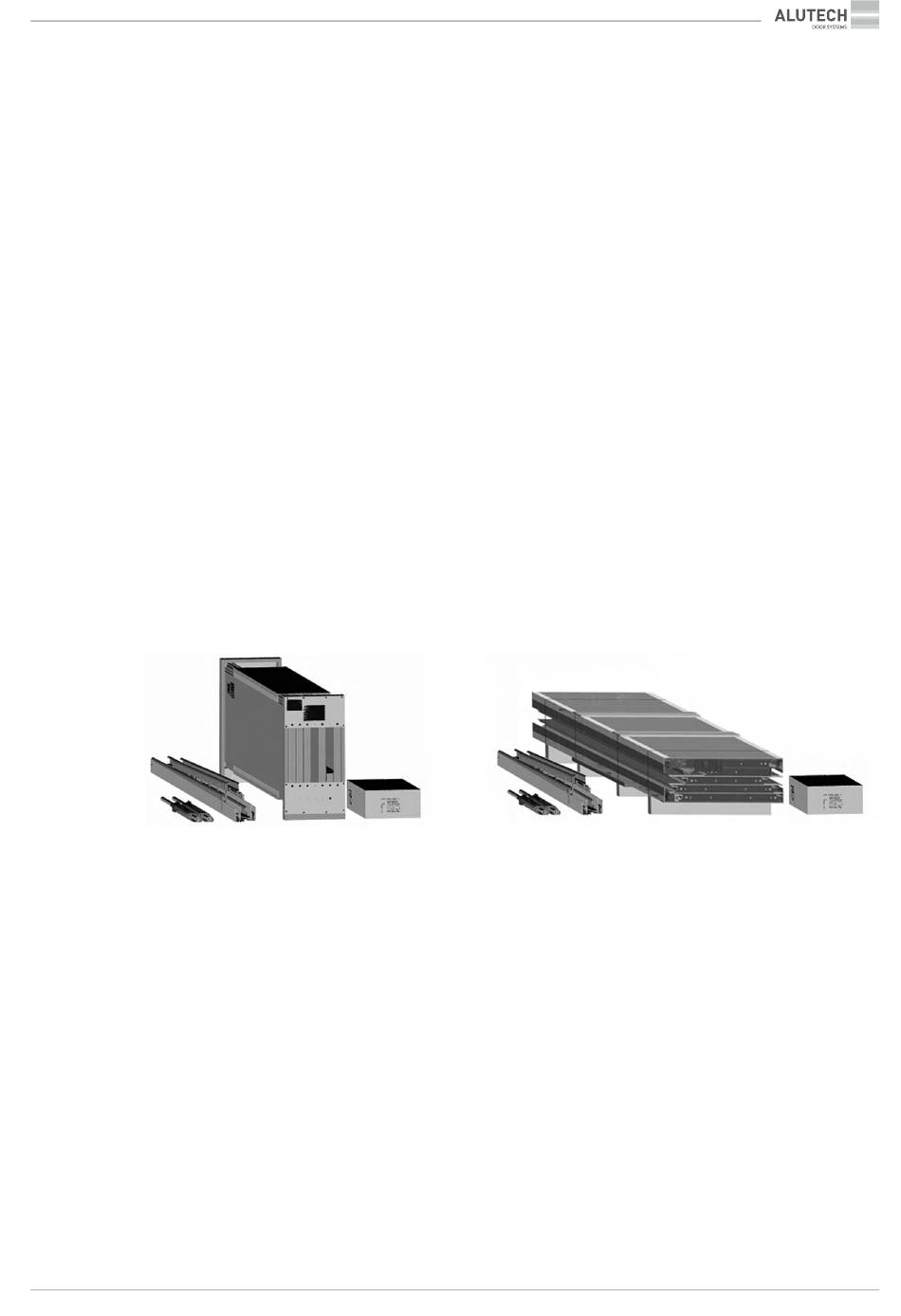

Vertikale Verpackung
Horizontale Verpackung
