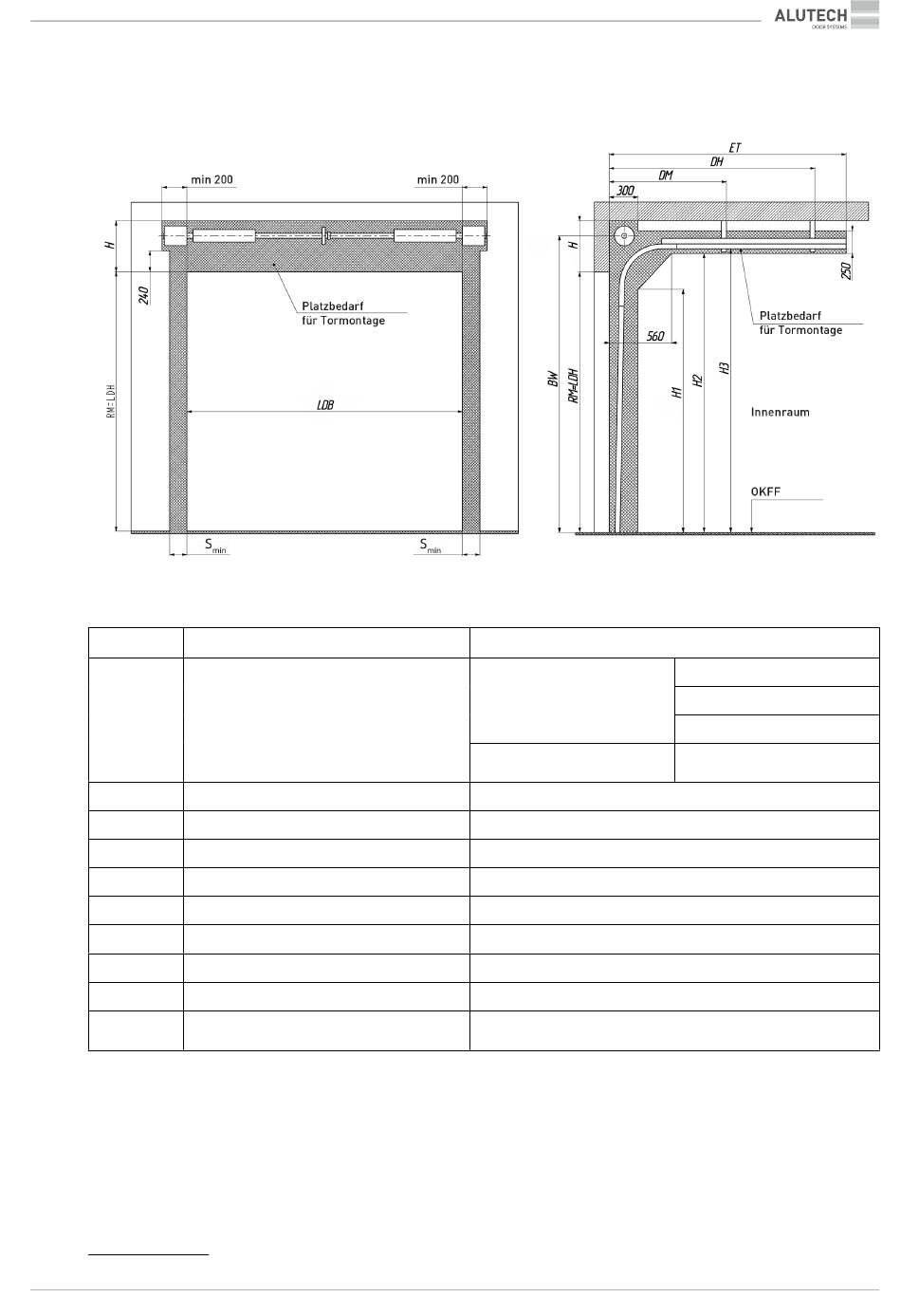

MONTAGEPLAN DER TORE
STANDARDUMLENKUNG
8.3.
Standardumlenkung mit einem Einfederwellen-Gewichtsausgleichssystem
8.3.1.
Für Tortypen ProPlus, ProTrend, AluPro, AluTherm, AluTrend
Parameter, mm
Н
LDW
BW
DM
DH
ET
H1
Maße für benötigten Platzbedarf der Toranlage
H2
Maße für benötigten Platzbedarf der Toranlage
H3
S
min
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
*
Bei einer bestimmten Torkonfiguration (beim Einsatz bzw. Kombination von Optionen) können die Anforderungen an die Sturzgröße geändert werden.
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Erläuterungen
Sturzhöhe
Maß zwischen den Zargengummis
Höhe Mitte Lagerblech
Abstandsmaße für Abhängung mittig
Abstandsmaße für Abhängung hinten
Einbautiefe
Höhe bis Unterkante Laufschiene
Minimaler seitlicher Platzbedarf
für Montage der Zargen
Berechnung / Maße
Gewicht des Torblattes ≤ 350 kg
(Fläche des Torblattes ≤ 22 m²)
Gewicht des Torblattes > 350 kg
(Fläche des Torblattes > 22 m²)
LDB − 50
von RM + 327 bis RM + 397
RM + 280
RM + 510
RM − 245
RM + 145
RM + 202
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
min 410 (RM ≤ 3600)
*
min 430 (3600 < RM ≤ 4000)
min 460 (4000 < RM < 5570)
min 530
1050
*
*
59
