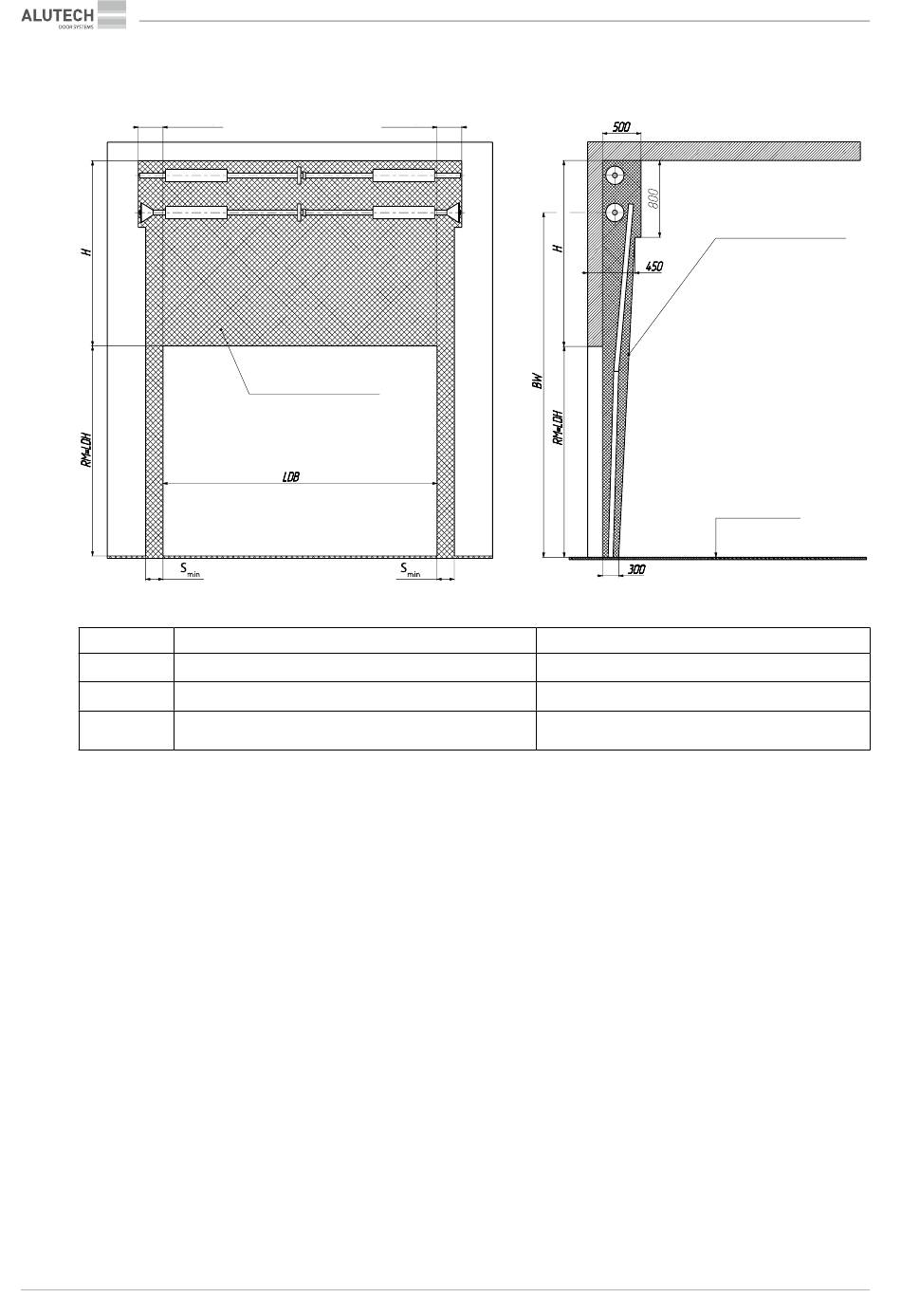

Hubtor mit oben liegender Federwelle
8.6.2.
als Doppelfederwellen-Gewichtsausgleichssystem
Für Tortypen ProPlus, AluPro, AluTherm
min 340
Parameter, mm
Н
BW
S
min
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
66
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
min 340
Platzbedarf
für Tormontage
Erläuterungen
Sturzhöhe
Höhe Mitte Lagerblech
Minimaler seitlicher Platzbedarf
für Montage der Zargen
Platzbedarf
für Tormontage
Innenraum
OKFF
Berechnung / Maße
min RM + 590
2 × RM + 145
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
MONTAGEPLAN DER TORE
