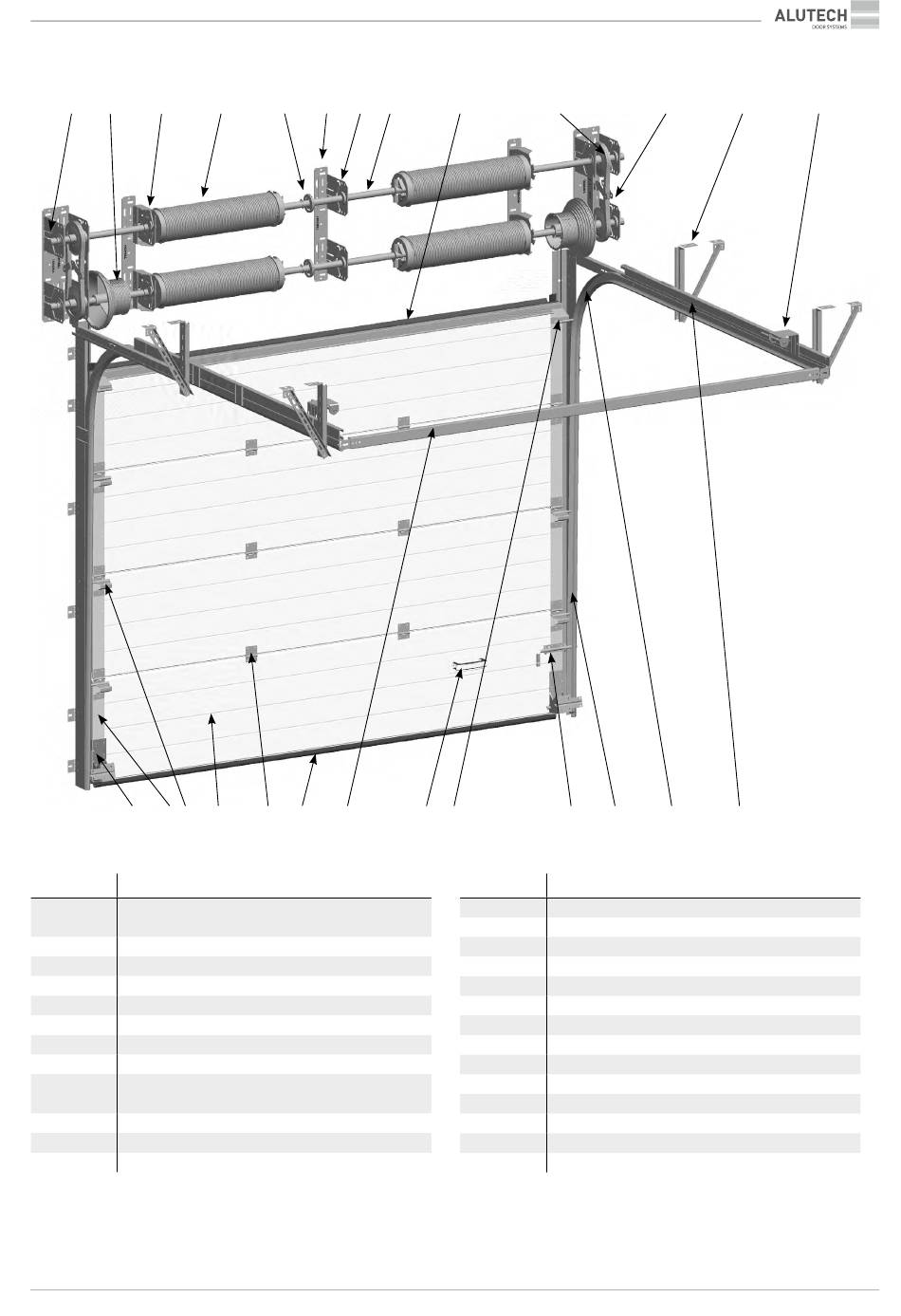

BESCHREIBUNG DER TORANLAGE MIT EINEM TORBLATT AUS SANDWICHPANEELEN
ProPlus mit einem Zweiwellen-Gewichtsausgleichssystem.
3.7.2.
Standardumlenkung
14
15
16
1
2 3
Bezeichnung
Erläuterungen
Untere Seilbefestigung
1
mit verstellbarem Rollenhalter
2
Schulterstück
3
Seitenscharnier mit verstellbarem Rollenhalter
4
Torsektion
5
Mittelscharnier
6
Bodenabdichtung
7
Distanzschiene
8
Handgriff
Oberer Rollehaltewinkel
9
mit verstellbarem Rollenhalter
10
Schubriegel
11
Zarge mit Zargengummi
12
Laufschienenradius
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
17
18
19
20
21
4
5
6
7
22
23
8
9
10
Bezeichnung
Erläuterungen
13
Horizontallaufschiene
14
Lagerblech
15
Seiltrommel
16
Federbruchsicherung
17
Torsionsfeder
18
Flanschkupplung
19
Konsole
20
Mittleres Lagerblech
21
Federwelle
22
Oberste Sektion mit Abdichtung
23
Rollenkette
24
Kettenspanner
25
Abhängevorrichtung
26
Anschlagpuffer
24
25
11
12
13
26
13
