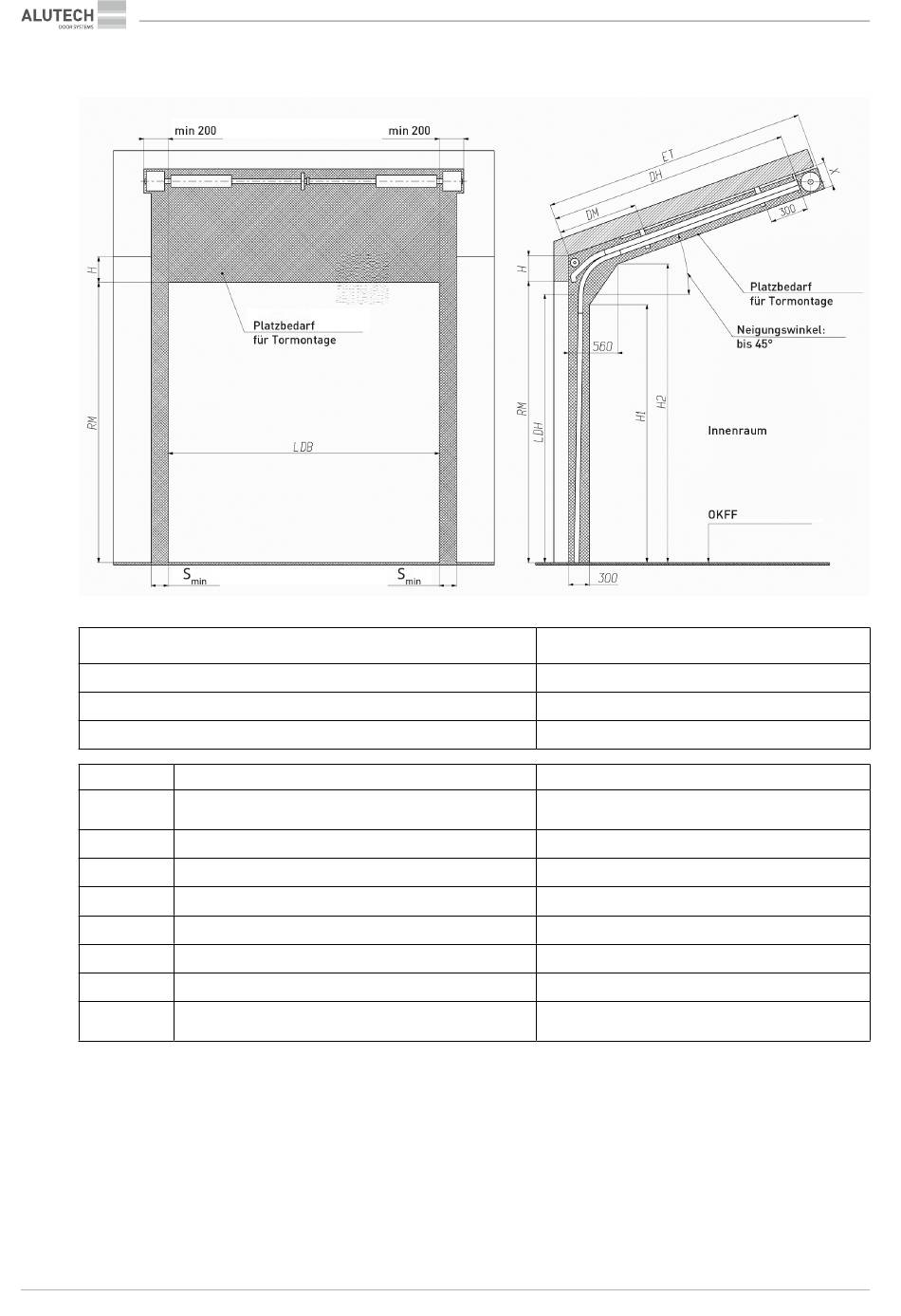

NIEDRIGSTURZUMLENKUNG MIT DACHFOLGE

8.12.
Für Tortypen ProPlus, ProTrend, AluPro, AluTherm, AluTrend
In Sonderfällen kann auf Rücksprache dieses Maß verändert werden
Parameter, mm
Н
LDH
DM
DH
ET
H1
H2
S
min
Die erforderliche Umlenkung mit Dachfolge für den Bereich von 5 bis 45°, wird bei der Bestellung in 5° Schritten festgelegt. In der
Regel wird die Steigung des Daches auf die Steigung der Horizontallaufschiene übertragen.
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
76
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Rastermaßhöhe RM, mm
bis 3680
über 3680 bis 5085
Erläuterungen
Sturzhöhe
Lichte Durchfahrtshöhe
Abstandsmaße für Abhängung mittig
Abstandsmaße für Abhängung hinten
Einbautiefe
Maße für benötigten Platzbedarf der Toranlage
Höhe bis Unterkante Laufschiene
Minimaler seitlicher Platzbedarf
für Montage der Zargen
Maße für benötigten Platzbedarf der Toranlage
250
270
340
Berechnung / Maße
min 230 — für Tor ohne Schlupftür
min 250 — für Tor mit Schlupftür
RM − 135
1050
RM + 520
RM + 980
RM − 335
RM + 145
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
