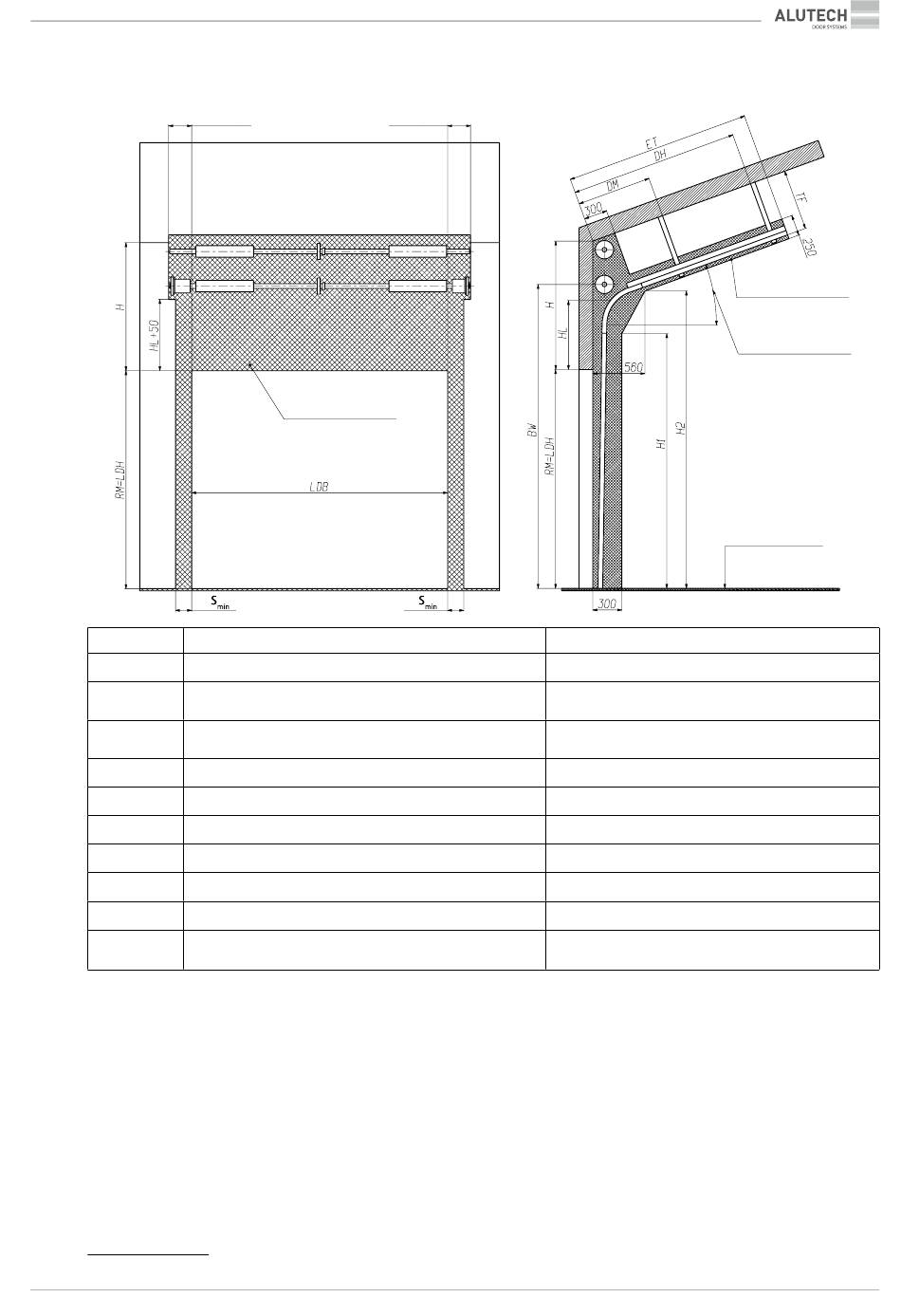

MONTAGEPLAN DER TORE
Höhergeführte Umlenkung mit Dachfolge und oben liegender Federwelle
8.10.2.
als Doppelfederwellen-Gewichtsausgleichssystem
Für Tortypen ProPlus, AluPro, AluTherm
min 340
Parameter, mm
Н
TF
HL
*
BW
DM
DH
ET
H1
H2
S
min
Die erforderliche Umlenkung mit Dachfolge für den Bereich von 5 bis 45°, wird bei der Bestellung in 5° Raster festgelegt. In der
Regel wird die Steigung des Daches auf die Steigung der Horizontallaufschiene übertragen.
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
*
Tore mit HL größer 3000 mm, nur auf Anfrage. HL muß grundsätzlich kleiner sein wie die Lichte Torhöhe.
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Platzbedarf
für Tormontage
Erläuterungen
Sturzhöhe
Kleinster Platzbedarf für die Gewichtsausgleichseinheit
von Unterkante Horizontallaufschiene bis Oberkante Sturz
Maß zwischen Unterkante Sturz
bis Unterkante Horizontallaufschiene
Höhe Mitte Lagerblech
Abstandsmaße für Abhängung mittig
Abstandsmaße für Abhängung hinten
Einbautiefe
Maße für benötigten Platzbedarf der Toranlage
Maße für benötigten Platzbedarf der Toranlage
Minimaler seitlicher Platzbedarf
für Montage der Zargen
min 340
Platzbedarf
für Tormontage
Neigungswinkel:
bis 45°
Innenraum
OKFF
Berechnung / Maße
min 1275
720
H − TF (max 4100)
RM + HL + 280
1050
RM − HL + 620
RM − HL + 850
RM + HL − 455
RM + HL − 55
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
