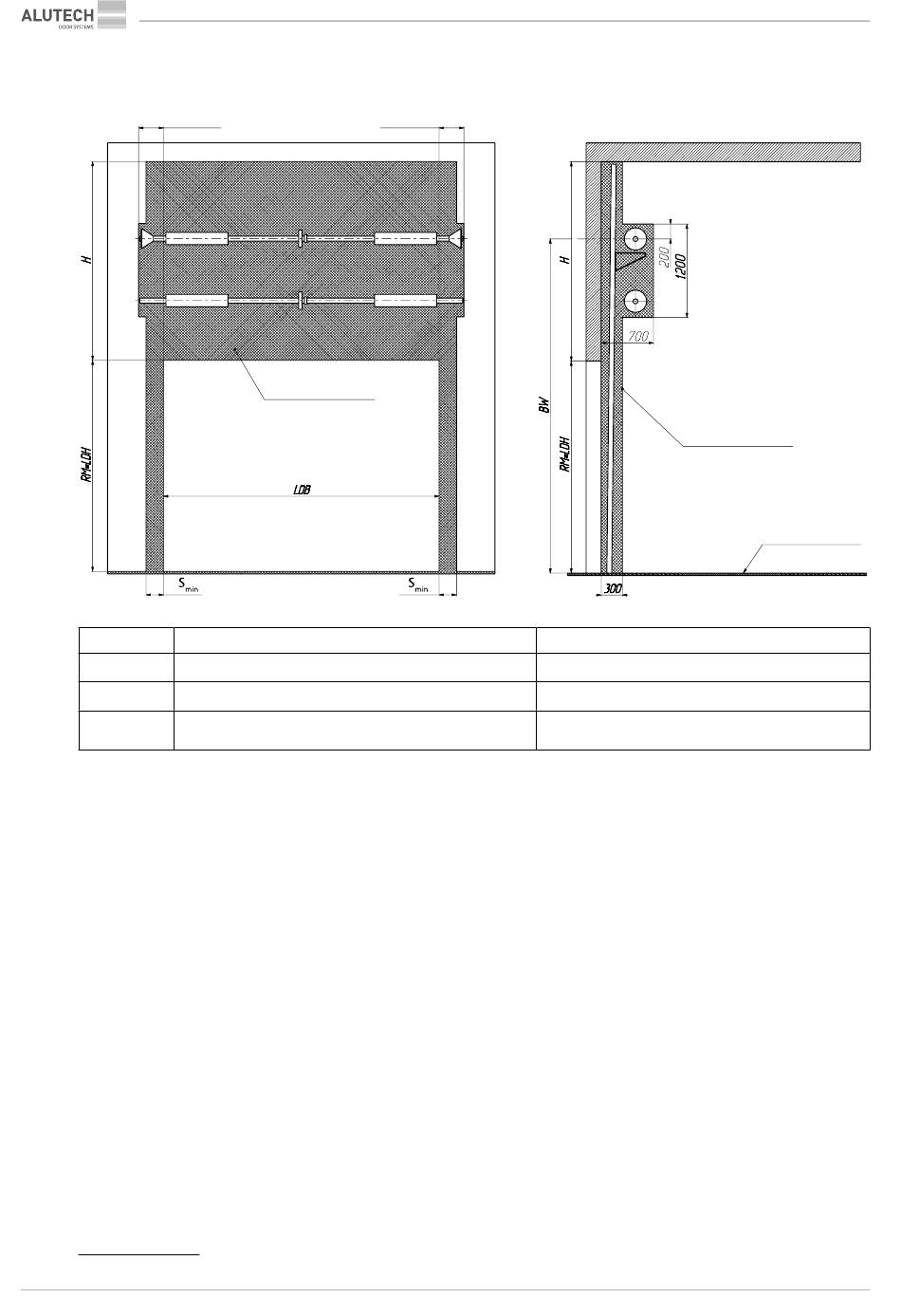

Hubtor mit unten liegender Federwelle
8.7.2.
als Doppelfederwellen-Gewichtsausgleichssystem
Für Tortypen ProPlus, AluPro, AluTherm
min 380
Parameter, mm
Н
BW
*
S
min
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
*
Die Höhe der Gewichtsausgleichseinheit wird bei der Torbestellung festgelegt. Das Standardmaß ist: BW = RM + 1500 mm.
68
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
min 380
Platzbedarf
für Tormontage
Erläuterungen
Sturzhöhe
Höhe Mitte Lagerblech
Minimaler seitlicher Platzbedarf
für Montage der Zargen
Platzbedarf
für Tormontage
Berechnung / Maße
min RM + 340
von RM + 1200 bis RM − HL − 400
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
MONTAGEPLAN DER TORE
Innenraum
OKFF
