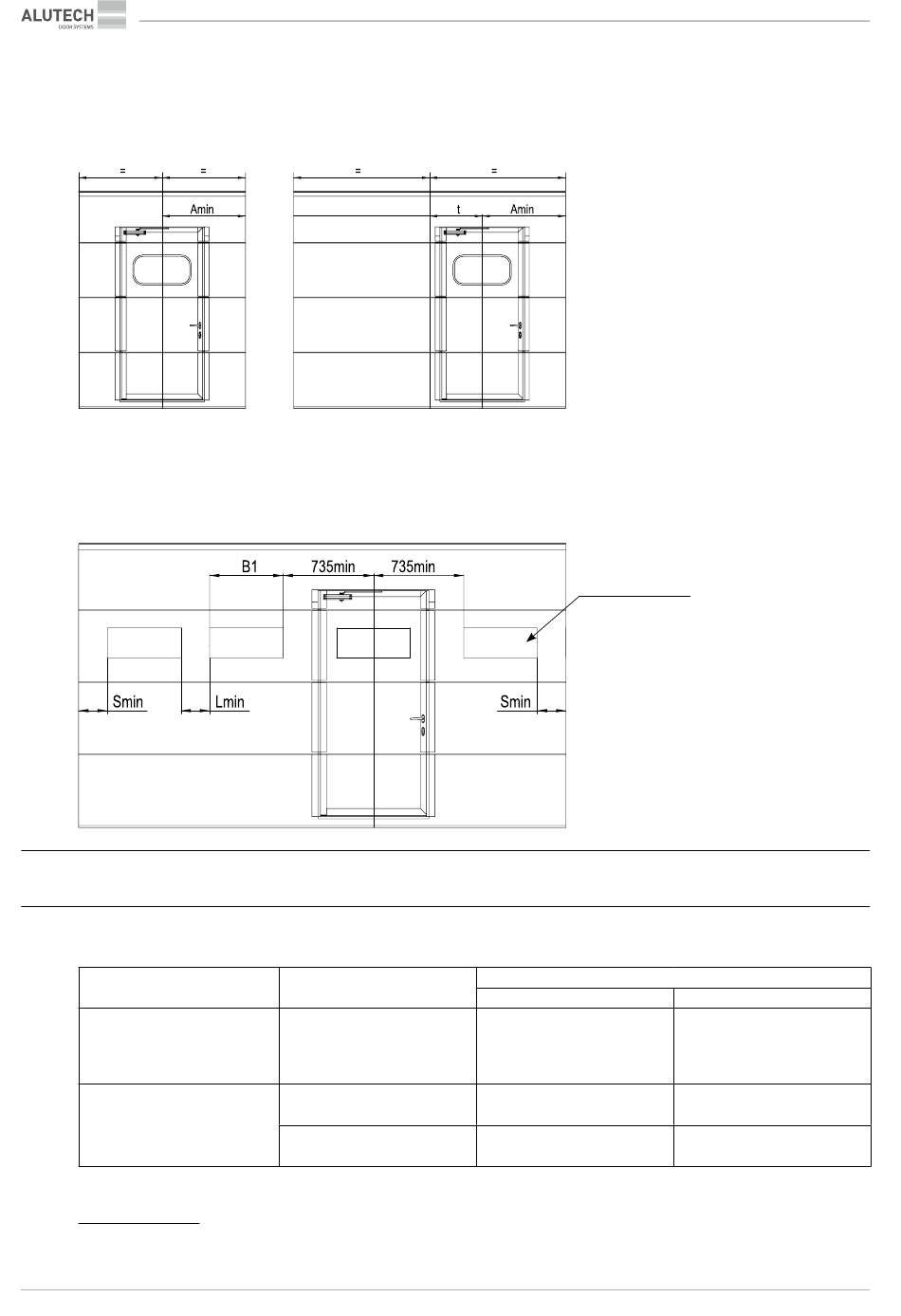

Anordnung der Schlupftür im Torblatt
3.11.3.
Die Schlupftür kann in der Mitte oder von der Mitte abweichend eingebaut werden. Bei der Aufteilung der Schlupftür, die von
der Mittelachse abweicht, ist die Seite des Anschlags (rechts oder links) durch die Ansicht der Schlupftür von der Innenseite
abhängig. Das Verlegen der Mittelachse der Schlupftür zur Seite ist nur in einem Maßsprung von t = 330 mm möglich.
Kleinster Abstand von der Mittelachse der Schlupftür bis zum Öffnungsrand für Tore Serie ProPlus — 958 mm, ProTrend —963 mm.
Beim Einbau der Sichtfenster in die Sektionen der Schlupftür müssen folgende Bedingungen beachtet werden:
•
kleinster Abstand von der Außenkante bis zum Einschnitt der Schlupftür Smin ist auf 250 mm festgelegt;
•
kleinster Abstand zwischen den Sichtfenstern Lmin ist auf 250 mm festgelegt;
•
kleinstmöglicher Abstand von der Mittelachse der Schlupftür bis zum Einschnitt des Sichtfensters ist auf 735 mm
festgelegt.
ACHTUNG!
Das Anbringen des Sichtfensters in der dritten Sektion der Schlupftür ist auf Kundenwunsch möglich, sofern die techni-
schen Parameter eingehalten werden.
Einfassungen der Toröffnung für Tore mit Schlupftür in ansichtsgleicher Farbe
3.11.4.
Farbe des Tores
RAL 8014 (Sepiabraun)
RAL 8016 (Mahagonibraun)
RAL 8017 (Schokoladenbraun)
RAL 8019 (Graubraun)
Alle anderen Farben
ähnlich RAL
*
Farben ähnlich RAL.
**
Eine Lackierung der Einfassungsprofile der Schlupftür und der Toröffnung in anderen RAL-ähnlichen Farben, ADS703 möglich.
Die Beschichtung in dunklen Farben, Silber metallic, Perlmutt und reflektierende Farben, erfolgt auf individuelle Anfrage.
20
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Farbe
der Einfassungsprofile
*
*
RAL 8019 (Graubraun)
*
*
A00-D6 (Silber)
Andere Farbe
nach RAL-Palette
BESCHREIBUNG DER TORANLAGE MIT EINEM TORBLATT AUS SANDWICHPANEELEN
standardmäßig
RAL 8019 (Graubraun)
*
A00-D6 (Silber)
RAL 9005 (Schwarz)
**
Ausschnitt
für Verglasung
Farbe des Drückers an der Schlupftür
andere Möglichkeiten
A00-D6 (Silber)
*
RAL 9005 (Schwarz)
RAL 8019 (Graubraun)
RAL 9005 (Schwarz)
RAL 8019 (Graubraun)
*
A00-D6 (Silber)
*
*
*
*
