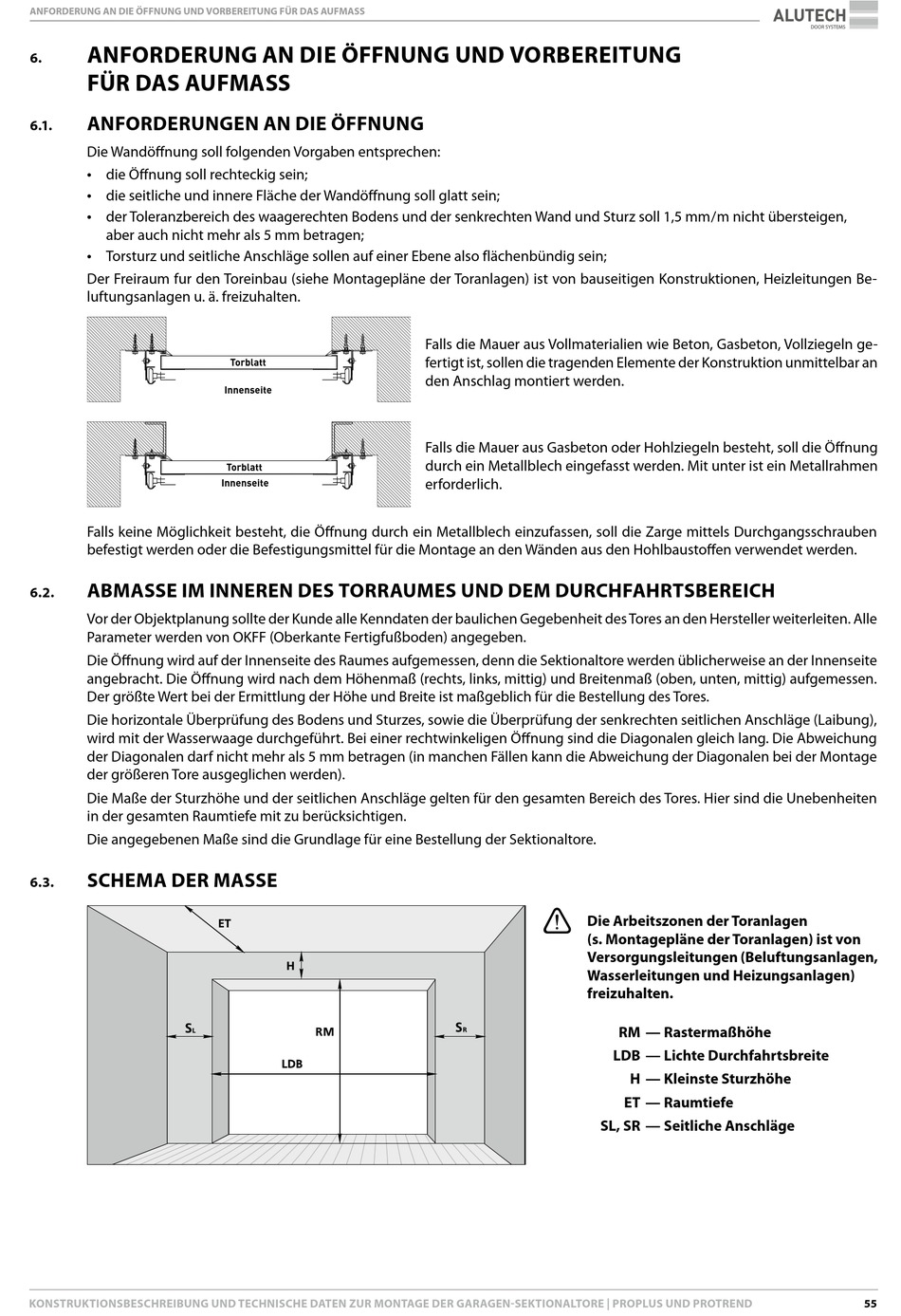

ANFORDERUNG AN DIE ÖFFNUNG UND VORBEREITUNG FÜR DAS AUFMASS
ANFORDERUNG AN DIE ÖFFNUNG UND VORBEREITUNG
6.
FÜR DAS AUFMASS
ANFORDERUNGEN AN DIE ÖFFNUNG
6.1.
Die Wandöffnung soll folgenden Vorgaben entsprechen:
die Öffnung soll rechteckig sein;
die seitliche und innere Fläche der Wandöffnung soll glatt sein;
der Toleranzbereich des waagerechten Bodens und der senkrechten Wand und Sturz soll 1,5 mm / m nicht übersteigen,
aber auch nicht mehr als 5 mm betragen;
Torsturz und seitliche Anschläge sollen auf einer Ebene also flächenbündig sein;
Der Freiraum fur den Toreinbau (siehe Montagepläne der Toranlagen) ist von bauseitigen Konstruktionen, Heizleitungen Be-
luftungsanlagen u. ä. freizuhalten.
Falls keine Möglichkeit besteht, die Öffnung durch ein Me tallblech einzufassen, soll die Zarge mittels Durchgangs schrauben
befestigt werden oder die Befestigungsmittel für die Montage an den Wänden aus den Hohlbaustoffen verwendet werden.

ABMASSE IM INNEREN DES TORRAUMES UND DEM DURCHFAHRTSBEREICH

6.2.
Vor der Objektplanung sollte der Kunde alle Kenndaten der baulichen Gegebenheit des Tores an den Hersteller weiterleiten. Alle
Parameter werden von OKFF (Oberkante Fertigfußboden) angegeben.
Die Öffnung wird auf der Innenseite des Raumes aufgemessen, denn die Sektionaltore werden üblicherweise an der Innenseite
angebracht. Die Öffnung wird nach dem Höhenmaß (rechts, links, mittig) und Breitenmaß (oben, unten, mittig) aufgemessen.
Der größte Wert bei der Ermittlung der Höhe und Breite ist maßgeblich für die Bestellung des Tores.
Die horizontale Überprüfung des Bodens und Sturzes, sowie die Überprüfung der senkrechten seitlichen Anschläge (Laibung),
wird mit der Wasserwaage durchgeführt. Bei einer rechtwinkeligen Öffnung sind die Diagonalen gleich lang. Die Abweichung
der Diagonalen darf nicht mehr als 5 mm betragen (in manchen Fällen kann die Abweichung der Diagonalen bei der Montage
der größeren Tore ausgeglichen werden).
Die Maße der Sturzhöhe und der seitlichen Anschläge gelten für den gesamten Bereich des Tores. Hier sind die Unebenheiten
in der gesamten Raumtiefe mit zu berücksichtigen.
Die angegebenen Maße sind die Grundlage für eine Bestellung der Sektionaltore.

SCHEMA DER MASSE

6.3.
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Torblatt
Innenseite
Torblatt
Innenseite
Falls die Mauer aus Vollmaterialien wie Beton, Gasbeton, Vollziegeln ge-
fertigt ist, sollen die tragenden Elemente der Konstruktion unmittelbar an
den Anschlag montiert werden.
Falls die Mauer aus Gasbeton oder Hohlziegeln besteht, soll die Öffnung
durch ein Metallblech eingefasst werden. Mit unter ist ein Metallrahmen
erforderlich.
Y
Die Arbeitszonen der Toranlagen
(s. Montagepläne der Toranlagen) ist von
Versorgungsleitungen (Beluftungsanlagen,
Wasserleitungen und Heizungsanlagen)
freizuhalten.
RM — Rastermaßhöhe
LDB — Lichte Durchfahrtsbreite
Н — Kleinste Sturzhöhe
ЕТ — Raumtiefe
SL, SR — Seitliche Anschläge
