MONTAGEPLAN DER TORE
HUBTOR MIT UNTEN LIEGENDER FEDERWELLE
8.7.

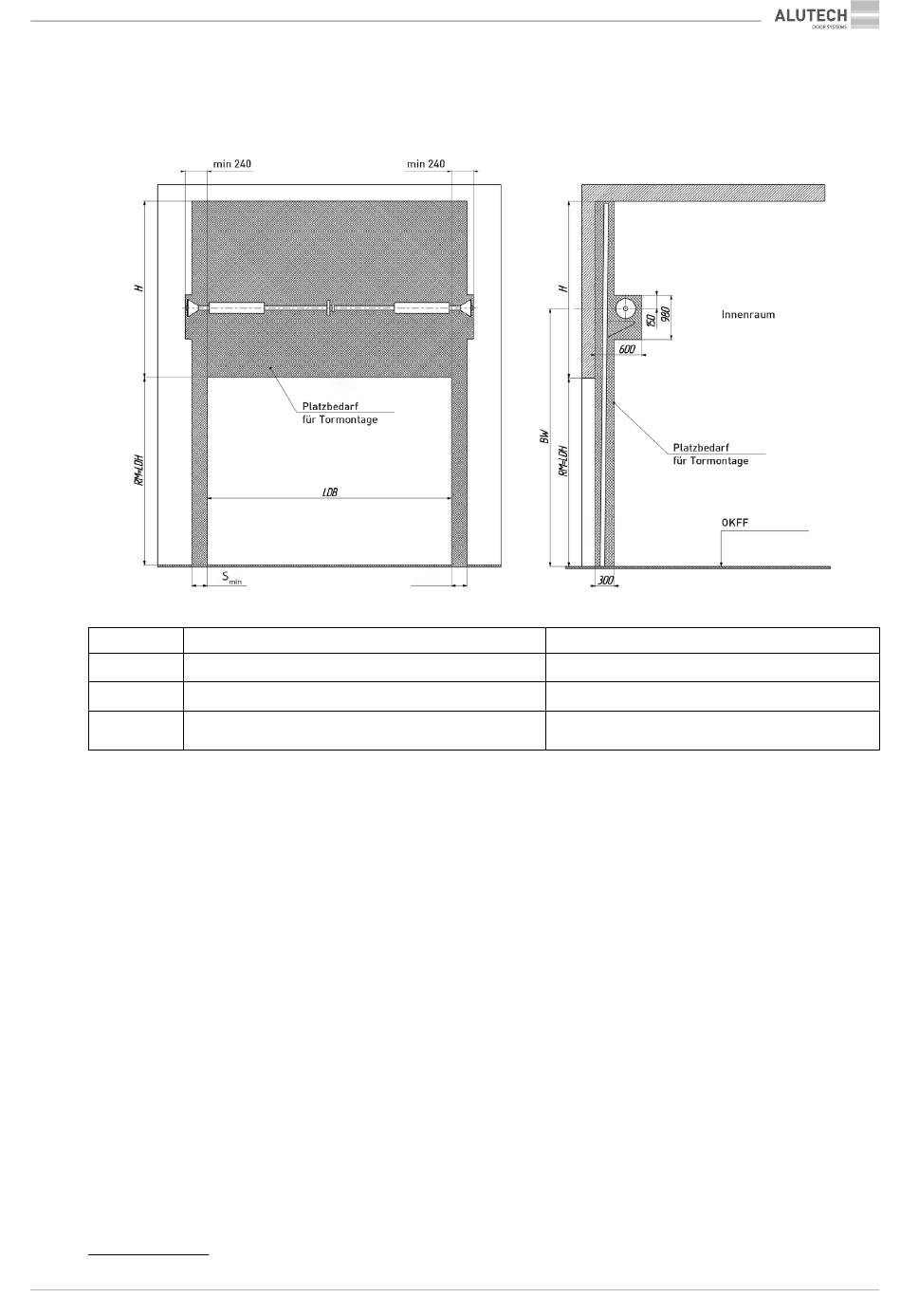

Hubtor mit unten liegender Federwelle
8.7.1.
als Einfederwellen-Gewichtsausgleichssystem
Für Tortypen ProPlus, ProTrend, AluPro, AluTherm, AluTrend
Parameter, mm
Н
BW
*
S
min
Bei der Verwendung von Kettenrad-oder Elektroantrieben vergrößert sich der seitliche Platzbedarf / Anschlag siehe Abschnitt 9.
*
Die Höhe der Gewichtsausgleichseinheit wird bei der Torbestellung festgelegt. Das Standardmaß ist: BW = RM + 1500 mm.
KONSTRUKTIONS BESCHREIBUNG UND TECHNISCHE DATEN ZUR MONTAGE DER GARAGEN-SEKTIONALTORE | PROPLUS UND PROTREND
Erläuterungen
Sturzhöhe
Höhe Mitte Lagerblech
Minimaler seitlicher Platzbedarf
für Montage der Zargen
Berechnung / Maße
min RM + 340
min RM + 1100
110 — Befestigungswinkel innerhalb der Zargen;
140 — Befestigungswinkel außerhalb der Zargen
67
