Konfiguration - fortsetzung
Einstellung der Regelung
des Receiver drucks

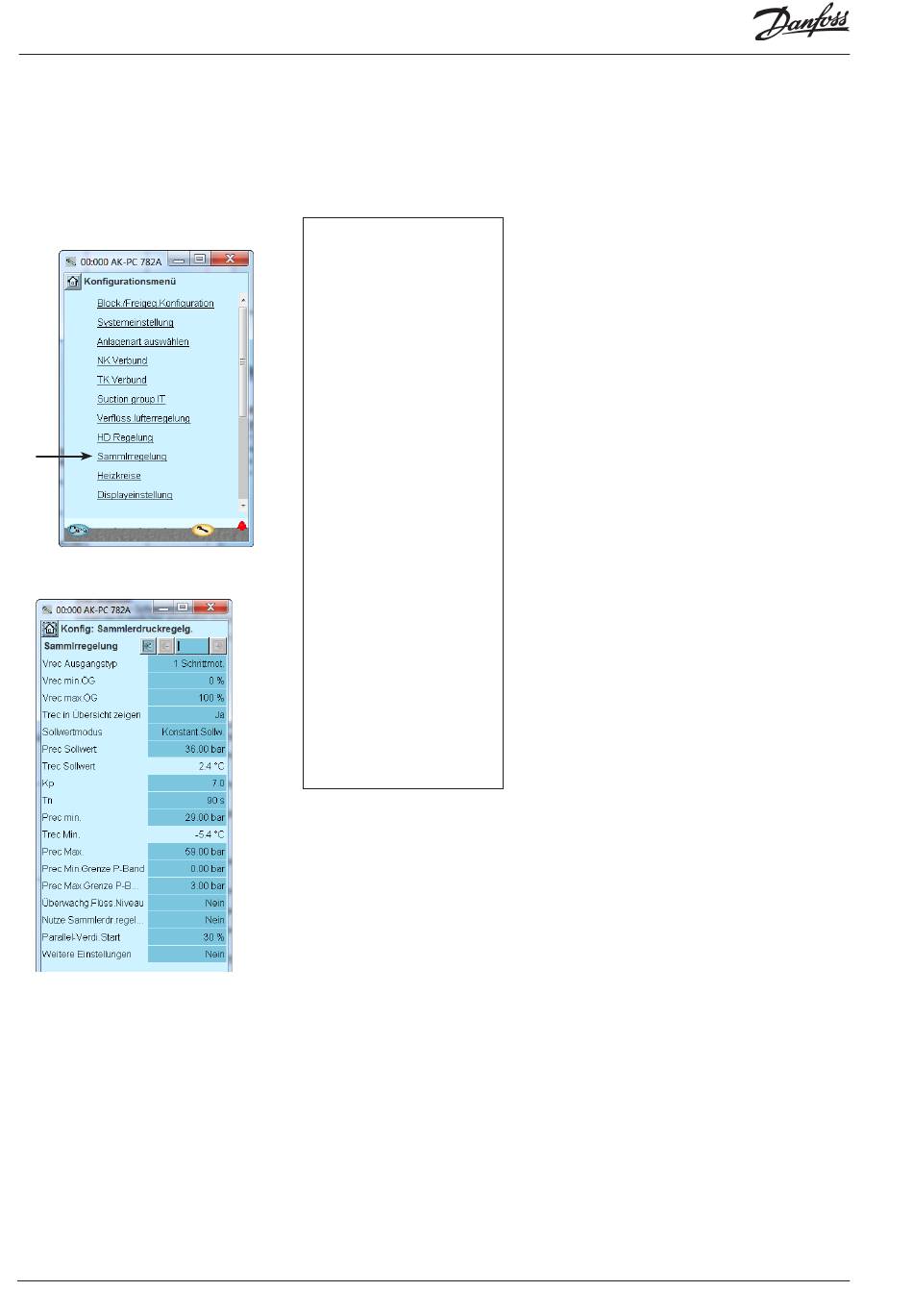

1. Gehen Sie zum Konfigurations-
menü
2. Wähle Receiver control
3. Regelungswerte einstellen
64
Die Einstellungen werden hier im
Display angezeigt
Leistungsregler RS8HL203 © Danfoss 2017-11
3 - Sammlerregelung
Vrec Ausgangsart
Auswahl des Signaltyps zur Regelung des Gas-Umlaufven-
tils:
- Spannungssignal
- 1 Schrittmotorsignal über AK-XM 208C
- 2 Schrittmotorsignale für Parallelventile
Vrec min.Öff.grad
Begrenzung des Schließgrads des CCM-Ventils
Vrec max.Öff.grad
Begrenzung des Öffnungsgrads des CCM-Ventils.
Show Trec
Stellen Sie ein, ob Trec in der Übersichtsanzeige 1 angezeigt
werden soll.
Sollwertmodus
Wählen Sie die Regelungsart für die Sammlerregelung aus:
- Fester Bezugspunkt
- Versatz des Sollwerts mit externem Signal
- IT optimization
- Delta P
Prec Setpoint
Wählen Sie den Sollwert für den Druck im Sammler aus,
sobald der IT-Verdichter angehalten wurde.
Max.ext.Sollw.Verschieb.
Sollwert verschiebung bei max. Signal (10 V)
Kp
Verstärkungsfaktor
Tn
Integrationszeit
Pwrg min.
Zulässiger Mindestdruck im Sammler
Pwrg max.
Zulässiger Höchstdruck im Sammler
(wird auch zum Regelungssollwert, wenn die Verdichter mit
der Funktion "Stopp externer Verdichter" gestoppt werden)
Pwrg min. Grenzw. P-Band
P-Band unter „Prec min", wobei der Öffnungsgrad des
ICMTS-Ventils erhöht wird
Pwrg max. Grenzwert P-Band
P-Band über „Prec max", wobei der Öffnungsgrad des
ICMTS-Ventils verringert wird
Monitor liquid level
Wählen Sie aus, ab der Flüssigkeitsstand überwacht werden
soll.
Liquid alarm delay
Zeitverzögerung für den Alarm
Nutze Sammlerdr.regl.
Stellen Sie ein, ob Heißgas zugeführt werden soll,wenn der
Sammlerdruck zu weit absinkt
Prec Sammlerdruckregl.
Sammlerdruck, bei dem Heißgas zugeführt wird
Prec Samm.dr.regl.diff.
Differenz, bei der das Heißgas wieder abgestellt wird
Parallel-Verd. Start
Öffnungsgrad für das Vrec-Ventil beim Start des
IT-Verdichters.
AC Prec limit
Aktivieren Sie einen Grenzwert, falls eine Klimaanlage
angeschlossen ist.
Max AC temperature
Maximale Temperatur der Klimaanlage
Parallel-Verdi. verzög
Der Öffnungsgrad des Vrec-Ventils muss während der gan-
zen Verzögerungszeit, bevor das Relais anzieht, höher sein
und so ein Signal an den IT Regler senden.
IT End delay
Die Dauer, während der der IT-Verdichter ausgeschaltet
bleiben muss, bevor Vrec die Regelung übernimmt.
Parallel-Verdi. Sgc min.
Die Höchsttemperatur für den Betrieb mit dem
ZT-Verdichter. Startet nicht, wenn der Wert niedriger
ist, ungeachtet des Öffnungsgrads des Vrec-Ventils.
Min delta P MT
Minimal zulässige Druckdifferenz zwischen Sammler und
Po NK.
(Die Funktion erhöht den Sammlerdruck bei hohem Saug-
druck.)
