Konfiguration - fortsetzung

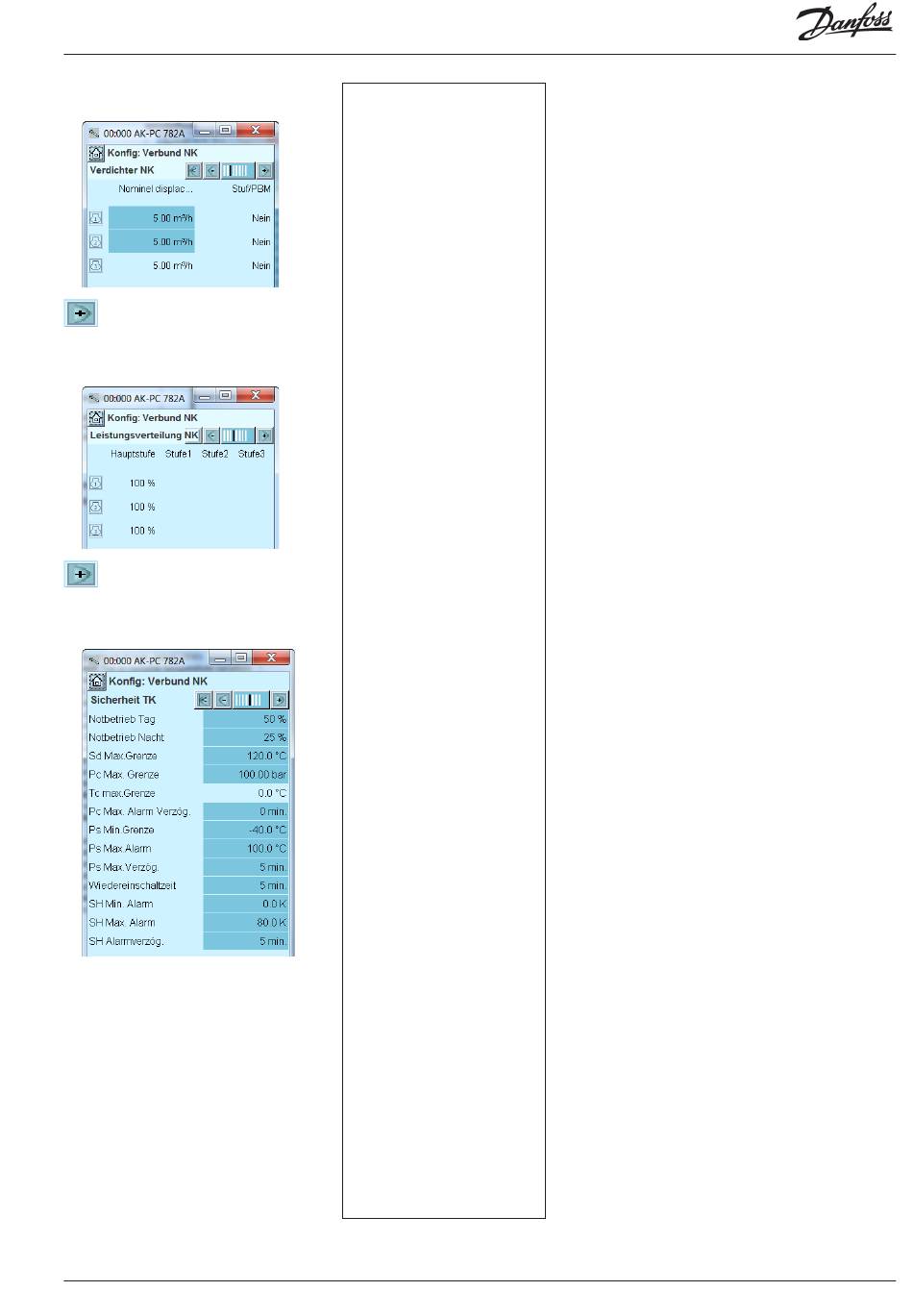

5. Werte für Verdichterleistung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
6. Werte für Hauptstufe und
Entlastungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
7. Werte für Sicherheitsbetrieb
einstellen
AK-PC 782A
Die Leistung der Verdichter
werden in verdrängte Volumen
pro Stunde m /h eingestellt.
3
Siehe Verdichter Daten
In unserem Beispiel finden sich
keine Entlastungen und daher
keine Änderungen
In unserem Beispiel wählen wir:
- Sicherheitsgrenze für zu hohe
Druckrohrtemperatur = 120 °C
- Sicherheitsgrenze für zu hohen
Verflüssigungsdruck = 100 bar
- Sicherheitsgrenze für niedrigen
Saugdruck = -40 °C
- Alarmgrenze für hohen Saugdruck
= -5 °C
- Alarmgrenzen für min.
beziehungsweise max.
Überhitzung = 5 und 35 K
Leistungsregler RS8HL203 © Danfoss 2017-11
Lastabwurfgrenzen
Wähle das Signal, das für die Lastbegrenzung benutzt werden soll
(nur über Netzwerk, ein DI + Netzwerk oder zwei DI + Netzwerk)
Lastabwurf Periode
Stellen Sie die maximal zulässige Zeit für Lastbeschränkung ein
Lastabwurfgrenze 1
Die max. zulässige Leistung, wenn am Eingang 1 ein Signal empfan-
gen werden soll
Lastabwurfgrenze 2
Die max. zulässige Leistung, wenn am Eingang 2 ein Signal empfan-
gen werden soll
Übersteuerungsgrenze T0
Es wird ungehindert Lastbegrenzung unter dem Wert zugelassen.
Kommt T0 über den Wert startet eine Zeitverzögerung. Ist die Zeitver-
zögerung abgelaufen, wird die Lastbegrenzung abgemeldet
Übersteuerungsverzögerung 1
Max. zeit für Leistungsbegrenzung wenn T0 zu hoch liegt
Übersteuerungsverzögerung 2
Max. zeit für Leistungsbegrenzung wenn T0 zu hoch liegt
Einfache PI Wahl
Gruppen-Einstellung der 4 Regelungsparameter: Kp, Tn, +accelle-
ration und -accelleration. Bei der Einstellung "Benutzerdefiniert"
können die 4 Regelungsparametern feinjustiert werden.
Kp T0 (0.1 – 10,0)
Verstärkungsfaktor für PI-Regelung
Tn T0
Integrationszeit für PI Regelung
+ Zone beschleunigt (A )
+
Höher Wert wird eine schnellere regelung erzeugen
- Zone beschleunigt (A - )
Höher Wert wird eine schnellere regelung erzeugen
Advanced settings
T0 Filter
Änderungen im T0-Sollwert verringern
Pc Filter
Änderungen im Pc-Sollwert verringern
Laufzeit erste Stufe (15 – 300 s)
Zeit nach Anlauf, wo die Leistung auf die erst Stufe begrenzt ist
Entlastungsmethode
Wähle ob ein oder zwei Leistungsgeregelte Verdichter nach einan-
der entlastet werden darf
AO Filter
Reduziert Änderungen an analogen Ausgang
AO max. Grenze
Begrenz die Spannung an dem analogen Ausgang.
5 - Verdichter
Hier werden die Leistungsverteilung der Verdichter definiert.
Die Leistungseinstellung is auch von den Einstellungen i "Verdichter
Anwendung" und "Schaltmuster" bestimmt.
Nominelle Leistung (0,0 – 1000,0 m
3
Die Nominelle Leistung des Verdichters einstellen.
Die Geschwindigkeitsgeregelten Verdichter müssen den Nominellen
Wert bei jenen Netzfrequenz eingestellt werden (50/60 Hz).
Entlastungen
Anzahl der Entlastungsventile an jedem Verdichter (0 - 3)
6 - Leistungsverteilung
Die Einstellung hängt von Verdichterkombination und Schaltprinzip
ab.
Hauptstufe
Einstellung der Nennleistung der Hauptstufe (Nennleistung des
entsprechenden Verdichters in % einstellen) 0 - 100%.
Entlastung
Anzeige der Leistung für jede Entlastung, 0 – 100%.
7 - Sicherheit
Notleistung – Tag
Gewünschte angeschlossene Leistung bei Tagesbetrieb im Falle von
Notbetrieb, der durch Fehler auf dem Saugdruck-/ Temperaturfühler
für das Medium entsteht.
Notleistung – Nacht
Gewünschte angeschlossene Leistung bei Nachtbetrieb im Falle von
Notbetrieb, der durch Fehler auf dem Saugdruck-/ Temperaturfühler
für das Medium entsteht.
/h)
