Spannungssignal
• Ext. Ref
Ist bei Empfang eines Sollwert-übersteuerungs-signals von einer ande-
ren Steuerung zu benutzen.
• Spannungseingänge (1-5)
Es können bis zu 5 Spannungsignale zur Überwachung und Datenerfas-
sung angeschlossen werden.
Diese Signale können für allgemeine Spannungseingangsfunktionen
verwendet werden.
On/Off-Eingänge
Kontaktfunktion (bei einem analogen Eingang) oder
Spannungssignal (bei einem Ausbaumodul)
• Gemeinsame Sicherheitseingang für alle Verdichter (z.B. Gemeinsamer
HP/LP Pressostat)
• Bis zu 6 Signale von jedem Verdichters Sicherheitskreis
• Signal vom Sicherheitskreis der Verflüssigerlüfter
• Evtl. Signal vom Sicherheitskreis des Frequenzumrichters
• Externer Regelungsstart/-stopp
• Externes Tag/Nacht-Signal (erhöhen/senken des Saugdruck-sollwerts).
Die Funktion wird bei Anwendung der "P0-Optimierungs"-Funktion
nicht benutzt.
• DI Alarm (1-10) Eingänge
Es können bis zu 10 zusätzliche ON/OFF Signale zur allgemeine Alarm
Überwachung und Datenerfassung angeschlossen werden.
• Strömungsschalter für Wärmerückgewinnung
• Niveauschalter

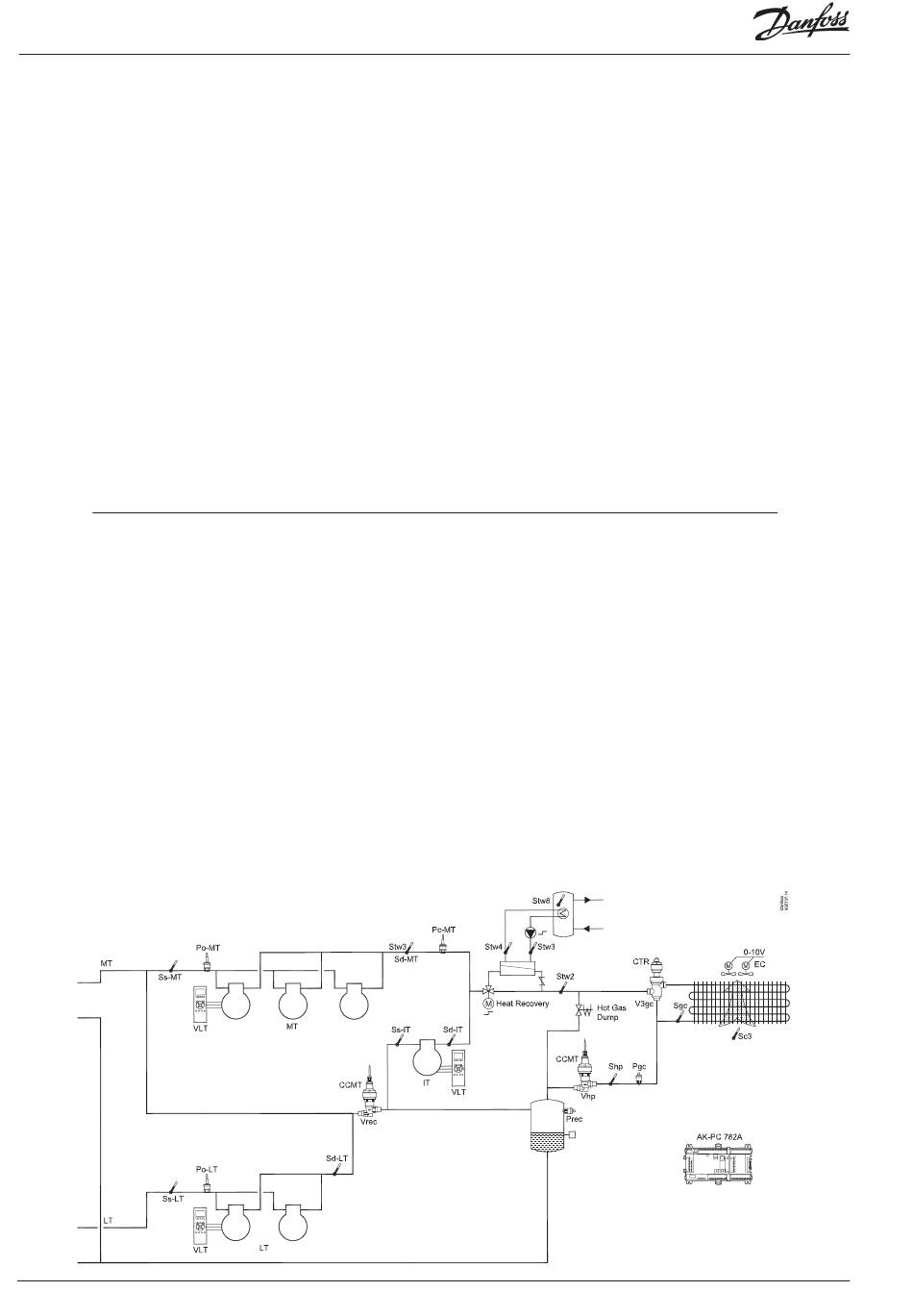

Beispiel
Verdichtergruppe:
• MT Kreislauf
• 3 x Verdichter mit "Cycklischer". Eine Drehzahlgeregelt
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung
• Po Einstellung –10°C, Po Optimierung von der System Einheit
LT Kreis
• 2 x Verdichter mit "Cycklischer". Eine Drehzahlgeregelt
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung
• Po Einstellung –30°C, Po Optimierung von der System Einheit
IT Kreis
• 1 Verdichter. Drehzahlgeregelt
• Sammler Sollwert 36 bar
Hoch Druck Regelung:
• Wärmerückgewinnung für Leitungswasser
• Gaskühler
• Lüfter, Drehzahlgeregelt
34
Sammler:
• Optimaler CO 2 Sammler druck
• Überwachung CO 2 -Niveau in Sammler
• Überwachung von hoch und nieder druck
• Regelung der Receiver Temperatur für Leitungswas-
ser, 55°C
Lüfter im Maschinenraum:
• Thermostatgeregelter Lüfter im Maschinenraum
Sicherheitsfunktionen:
• Überwachung von Po, Pc, Sd und Überhitzung in der
Saugleitung
• MT: Po max = -5°C, Po min = -35°C
• MT: Pc max = 110 °C
• MT: Sd max = 120°C
• LT: Po max = -5°C, Po min = -45°C
• LT: Pc max = 40 bar
• LT: Sd max = 100°C
• SH min = 5 °C, SH max = 35 °C
Sonstiges:
• Start/stop Wärmerückgewinnung an Tw
• Externer Hauptschalter wird verwendet
Leistungsregler RS8HL203 © Danfoss 2017-11
On/off-Ausgänge
Relaisausgänge
• Verdichter
• Entlastungen
• Lüftermotor
• Injection On Funktion (Signal für Verdampferregelung. Eine pro Saug-
gruppe)
• Start/stop der Flüssigkeitseinspritzung in der Saugleitung
• Start/stop von 3-Wege Ventil bei Wärmerückgewinnung
• On/Off signal für Start/Stop von Drehzahlregelung
• Alarmrelais. In Betrieb Relais.
• On/off Signale von allgemeine Termostate (1-5), Pressostate (1-5) oder
Spannungseingangsfunktionen (1-5).
• Öl Ventil
Solid state Ausgänge
Diese Ausgänge sind hauptsächlich für den Anschluss von Ejektor-, Öl-
oder AKV-Ventilen gedacht.
Die Solid state Ausgänge am Reglermodul können für die gleichen Funkti-
onen wie die unter "Relaisausgänge" Angeführten benutzt werden.
(Bei Spannungsausfall am Regler ist der Ausgang immer "Aus".)
Analoger Ausgang
• Drehzahlregelung der Verflüssigerlüfter.
• Drehzahlregelung der Verdichter.
• Drehzahlregelung der Pumpen für Wärmerückgewinnung
• Regelungssignal für hoch Druck Vhp Ventil. (Evtl. Stepper-Signal)
• Stepper Signal für Heißgas Bypass Ventil
Das Beispiel ist auf der nächsten Seite zu
sehen.
Das Resultat wird, das folgende Module
eingesetzt werden soll:
• AK-PC 782A Regler
• AK-XM 205A Eingangs- und Ausgangsmodul
• AK-XM 208C stepper Ausgangsmodul
• AK-XM 103B Analoges Eingangs- und Aus-
gangsmodul
• AK-OB 110 Analoges Ausgangsmodul
AK-PC 782A
