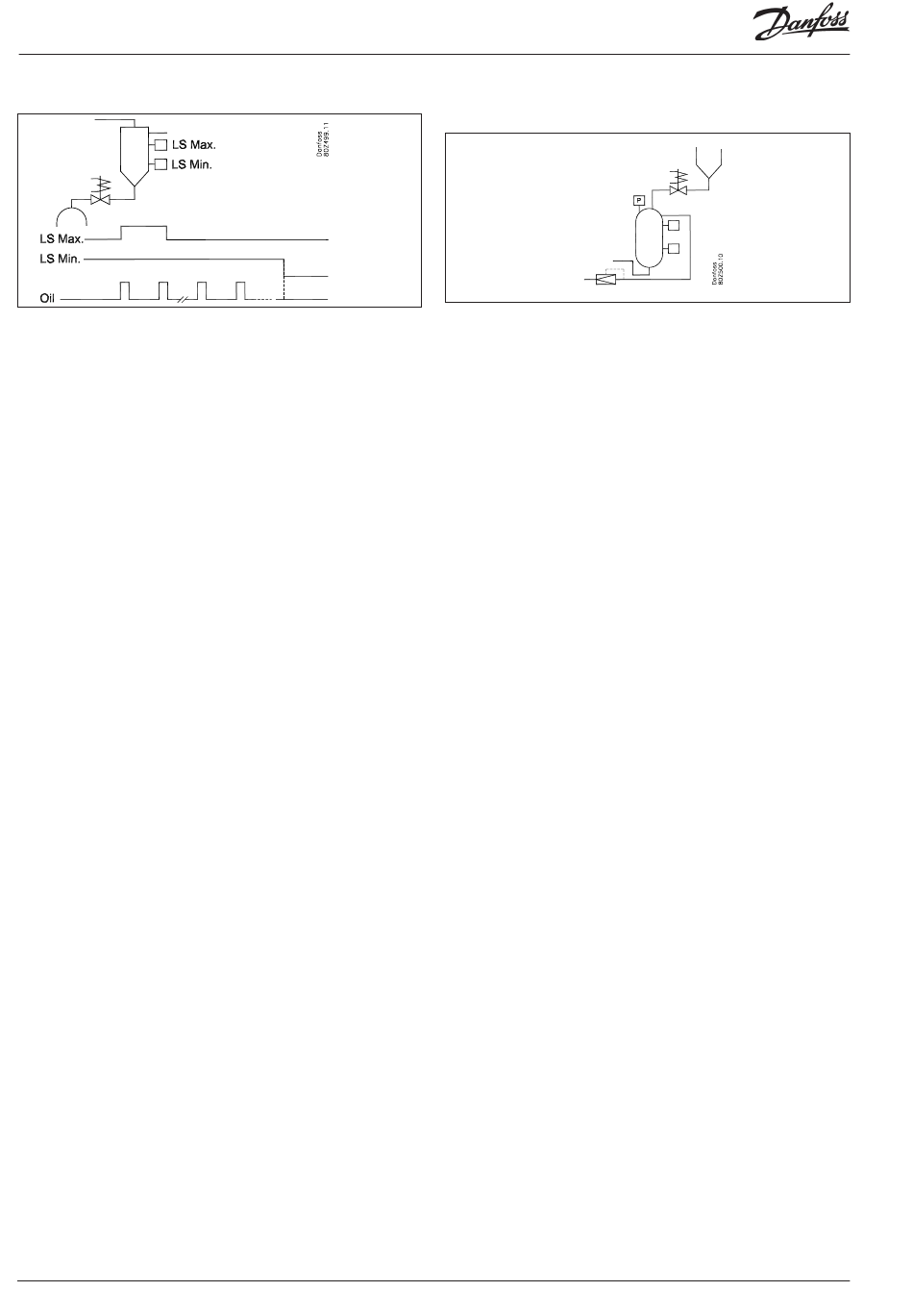

Regelungsprinzip für das Entleeren des Ölabscheiders in den
Sammler
Das System kann anschließend durch Signale von ein oder zwei
Füllstandsschaltern geregelt werden:
• Einstufiger Schalter::
- Volle Reihenfolge. Wenn der Füllstandsschalter Öl erfasst, wird
das Öl anhand einer benutzerdefinierten Impulsfolge in den
Sammler entleert. Das System bestimmt die Impulslänge, die
Periodenzeit zwischen den Pulsen und die Anzahl der Pulse.
- An Füllstand. Hierbei startet eine benutzerdefinierte Impulsfol-
ge, die jedoch sofort gestoppt wird, sobald der Ölstand unter
den Füllstandsschalter sinkt.
• Zwei Füllstandsschalter
Hier startet der Schalter für hohen Füllstand die Impulsfolge, und
der Schalter für niedrigen Füllstand stoppt die Impulsfolge.
Wenn der Füllstandsschalter für hohen Füllstand nach Ablauf
der Impulsfolge weiterhin Öl registriert, wird ein Alarm für einen
hohen Ölstand im Abscheider ausgegeben.
Wenn der Füllstandsschalter für niedrigen Füllstand nach Ablauf
der Impulsfolge weiterhin Öl registriert, wird ein Alarm für verblei-
bendes Öl im Abscheider ausgegeben.
Wenn der Füllstandsschalter für hohen Füllstand Öl registriert, der
Füllstandsschalter für niedrigen Füllstand hingegen nicht, wird
zudem ein Alarm für eine Signalstörung ausgegeben.
Wenn innerhalb des festgelegten Zeitintervalls keiner der beiden
Füllstandsschalter aktiviert wird, wird der Alarm „Öl nicht abge-
schied." ausgegeben.
104 Leistungsregler RS8HL203 © Danfoss 2017-11
Regelungsprinzip für Druck im Sammler
Pressostat
Prinzip
Im Falle einer mangelnden Druckdifferenz zum Füllen der Ver-
dichter wird das Magnetventil in benutzerdefinierten Impulsen
geöffnet und der Druck im Ölabscheider abgebaut. Impulslänge
und Periodenzeit zwischen den Impulsen werden von dem Sys-
tem festgelegt und sind identisch mit den für den Ölabscheider
eingestellten Werten.
Regelung nach Druck
Wenn der Druckmessumformer den erforderlichen Druck regist-
riert, werden die Impulse gestoppt.
Aufbau nach Zeit
Hier bestimmt der Regler anhand einer Timer-Funktion den Druck-
aufbau im Sammler. Es gibt keine Regelung.
Differenzdruck
Hier erfolgt die Regelung auf Grundlage des Sammlerdrucks und
des Drucks im CO 2 -Sammler (Prec). Der Regler führt die Regelung
in Übereinstimmung mit dem gewünschten Differenzdruck aus.
Überwachung
Der Sammler kann Signale für hohen und niedrigen Füllstand
empfangen. Diese Signale werden nur zur Überwachung und zur
Alarmausgabe genutzt.
