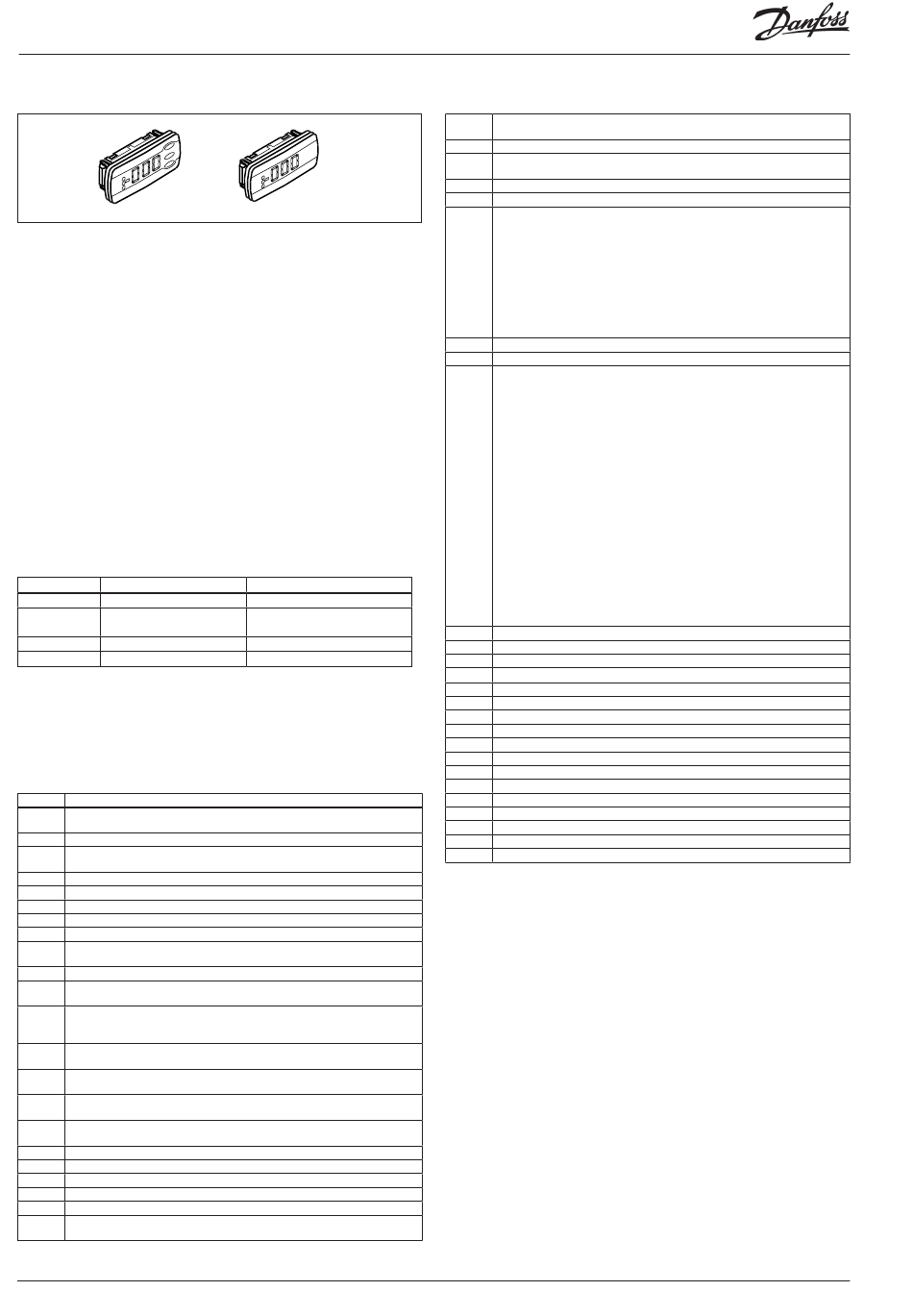

Anzeige des Saugdrucks und Verflüssigungsdrucks
Es lassen sich ein bis vier separate Displays an den Regler anschlie-
ßen. Die Anschlüsse erfolgen über Leitungen mit Steckverbindern.
Das Display kann z.B. in einer Schalttafelfront angebracht werden.
Bei Vorhandensein eines Displays wird der Wert angezeigt.
- Verdichter Regelungsfühler
P0 in Temperatur, NK, TK
P0 in bar-absolute, NK, TK
Ss, NK, TK, IT
Sd, NK, TK, IT
Verflüssiger Regelungsfühler
Tc, NK
Pc bar-absolute, NK
S7
Sgc
Pgc bar-absolute
Prec bar-absolute
Trec
Verdichter drehzahl, NK, TK, IT
Display Primäre Auslesung *
A Regelungsfühler Saugdruck
B Regelungsfühler Verflüs-
siger
C Ss
D Sd
* Die Primäre Auslesung kann für andere Messungen geändert werden wenn
erwünscht
Bei der Wahl eines Displays mit Bedientasten (an Stecker A)
können neben der Anzeige des Saugdrucks und Verflüssigungs-
drucks über ein Menüsystem einfache Bedienungen
vorgenommen werden:.
Nr. Funktion
o57 Verflüssiger Leistungeseinstellungen
0: MAN, 1: OFF, 2: AUTO
058 Manuelle Einstellung Verflüssiger leistung
o59 Sauggruppe Leistungseinstellung NK
0: MAN, 1: OFF, 2: AUTO
o60 Manuelle Einstellung Saugdruckleistung NK Kreis
h15 Hochdruck. Einstellung von Pgc minimum
h16 Hochdruck. Einstellung von HP-regelungsbetrieb: Automatisch / Manuel
h17 Hochdruck. Manuel betrieb. Einstellung des öffnungsgrades des Ventils
h18 Wärmerückgewinnung. Sollwert für Shr8-Temperatur
h19 Wärmerückgewinnung. Einstellung des Wärmerückgewinnungsbetriebsarf:: Auto-
matsich / off
P62 Manuelle Einstellung Saugdruckleistung TK Kreis
P63 Sauggruppe Leistungseinstellung TK
0: MAN, 1: OFF, 2: AUTO
r12 Hauptschalter
0: Regler gestoppt
1: Regulierung
r23 Set Punkt Saugdruck NK Kreis
Einstellung der erwünschten Sollwert für Saugdruck in °C
r24 Sollwert Saugdruck NK Kreis
Akteller Sollwerttemperatur für Verdichterleistung
r28 Set Punkt Verflüssiger
Einstellung der erwünschten Verflüssigungsdruck in °C
r29 Sollwert Verflüssiger
Akteller Sollwerttemperatur für Verflüssigerleistung
r57 Po NK Verdampferdruck in °C
r86 Receiver Regelung. Sollwert für Prec
r87 Receiver Regelung. Einstellung der Receiver Regelungsart: Automatisch / manuel
r88 Receiver Regelung. Sollwert für Prec
r90 Po TK Verdampferdruck in °C
r91 Sollwert Saugdruck TK Kreis
Akteller Sollwerttemperatur für Verdichterleistung
126
Sekundäre Auslesung
Eingeschaltete Leistung NK
Eingeschaltete Leistung TK
Eingeschaltete Leistung IT
Öffnungsgrad
Leistungsregler RS8HL203 © Danfoss 2017-11
r92 Set Punkt Saugdruck TK Kreis
Einstellung der erwünschten Sollwert für Saugdruck in °C
t49 Leitungswasser Warm. Sollwert für Stw8-Temperatur
t50 Leitungswasser Warm. Einstellung des Betriebsart für Leitungswasser warm: Auto-
matisch / off
u21 Überhitzung in der Saugleitung
u44 Sc3 Aussentemperatur in °C
u48 Aktuelle Regelungsstatus am Verflüssiger
0: Power up
1: Stopped
2: Manual
3: Alarm
4: Restart
5: Standby
6: Unloaded
7-9: Part loaded
10: Full loaded
11: Running
u49 Eingeschaltete Verflüssigerleistung in %
u50 Sollwert für Verflüssigerleistung in %
u51 Aktueller Regelungsstatus an Sauggruppe NK
0: Standby
1: Normal Ctrl.
2: Alarm comp.
3: ON timer
4: OFF timer
5: Normal Ctrl.
6: Inj. ON delay
7: Coordination
8: 1st comp.delay
9: Pump down
10: Sensor error
11: Load shed
12: Sd High
13: Pc High
14: Manual ctrl.
15: OFF
16: Inrush guard
17: Min. cap. req
18: Pump delay
19: Prec high
20: Vrec ctrl
u52 Eingeschaltete Verdichterleistung in % - NK-Kreis
u53 Sollwert für Verdichterleistung NK-Kreis
u54 Sd Druckgastemperatur in °C NK-Kreis
u55 Ss Sauggastemperatur in °C NK-Kreis
u98 Aktuelle Temperature für S7 Medienfühler
U01 Aktuellel Pc Verflüssigungsdruck in °C
U46 Read out of "Req.CapA %" LT-Circuit
U47 Read out of "Comp.Cap %" LT-circuit
U48 Read out of "Suction status" LT-circuit
U49 Read out of "Tc" i LT-circuit
U50 Read out of "Ss" i LT-circuit
U51 Read out of "Sd" i LT-circuit
U52 Read out of "Sh" in LT-circuit
AL1 Alarm Saugdruck
AL2 Alarm Verflüssiger
- - 1 Initiation. Display ist mit Ausgang "A" verbunden, (- - 2 = Ausgang "B" usw.)
Sollen ein Wert unter „Funktion" angezeigt werden, ist wie folgt vorzuge-
hen:
1. Die obere Taste betätigen, bis ein Parameter angezeigt wird.
2. Obere oder untere Taste betätigen und bis zu dem Parameter gehen,
den Sie ablesen möchten.
3. Die mittlere Taste betätigen, bis der Wert für den Parameter angezeigt
wird.
Nach kurzer Zeit kehrt die Anzeige automatisch in „Read out-Anzeige"
zurück.
