Montage und Verdrahtung - fortsetzung

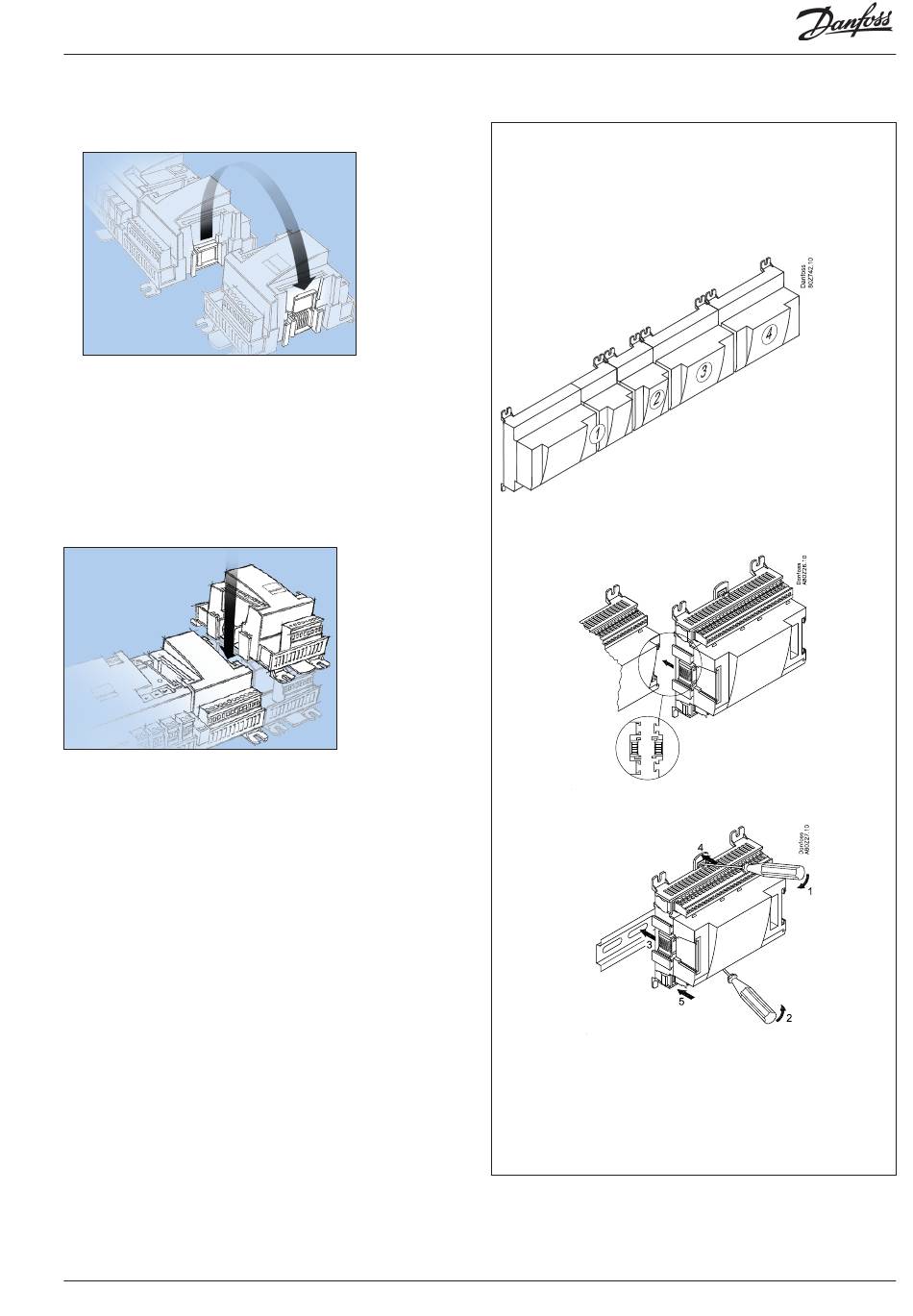

Montage des I/O-Moduls am Basismodul

1. Die Schutzkappe vom Basismodul entfernen

Die Schutzkappe vom Verbindungsstecker rechts am Basismo-
dul entfernen.
Die Kappe vom Verbindungsstecker rechts auf das I/O-Modul
aufsetzen, das sich am weitesten rechts in der AK-Reihe befin-
det.
2. Das I/O-Modul mit dem Basismodul zusammenset-
zen
Das Basismodul darf nicht unter Spannung stehen.
AK-PC 782A Leistungsregler RS8HL203 © Danfoss 2017-11
In dem Beispielsfall sind drei Ausbaumodule an das Basismodul
anzubauen. Zunächst soll das Modul mit den Analogen Ausgängen
und danach die folgenden Module angebaut werden. Die Reihenfolge
ergibt sich aus der Abbildung.
Alle vorzunehmenden Einstellungen für die drei Ausbaumodule richten
sich nach dieser Reihenfolge.
Solange die beiden, in die DIN-Schiene eingreifenden Schnappschlös-
ser geöffnet sind, lässt sich das Modul – unabhängig von der Reihen-
folge – in die richtige Position schieben. Beim Ausbau müssen die
Schnappschlösser ebenfalls geöffnet sein.
45
