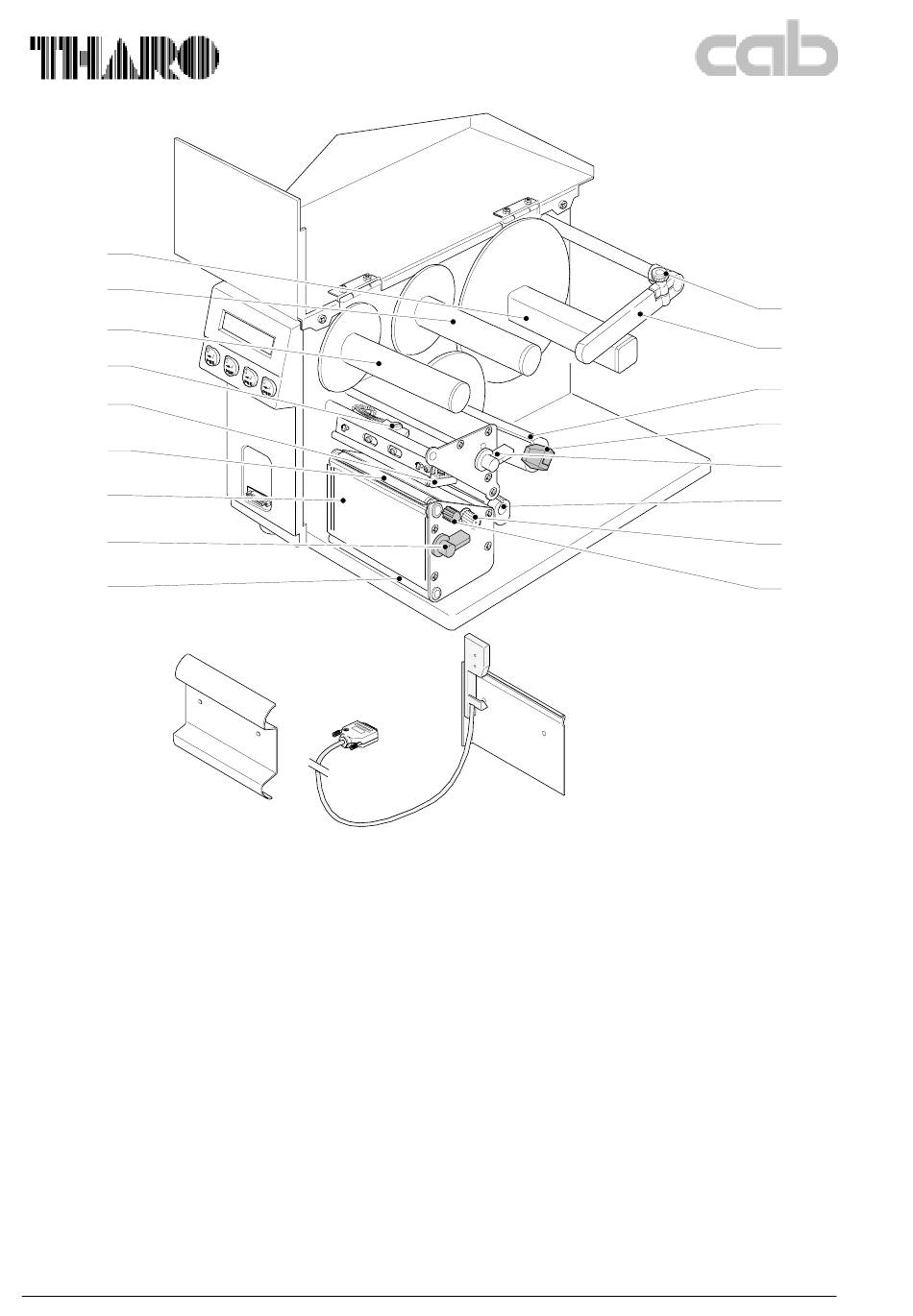

Bild 3 1 Rollenaufnahme
2 Abwickler Transferband
3 Aufwickler Transferband
4 Feststellschraube für Druckkopf
5 Thermodruckkopf
6 Druckwalze
7 Abreißblech
8 Hebel zur Verriegelung der Optionen
9 Umlenkwalze
10 Rändelschraube
11 Führung
12 Interner Aufwickler
13 Spannhebel
14 Hebel zur Druckkopfverriegelung Thermodruckkopf
15 Führung
16 Rändelknopf zur Verstellung der Etikettenlichtschranke
17 Feststellschraube für Druckkopfabstützung
18 Umlenkblech (Option)
19 Spendesensor (Option)
8
18
19
19
Figure 3
1 Media hub
2 Ribbon supply hub
3 Ribbon take up
4 Printhead screw
5 Thermal printhead
6 Drive roller
7 Tear plate
8 Accessory lock/release lever
9 Rewind assist roller
10 Knurled screw
11 Media guide
12 Internal rewinder
13 Locking lever
14 Locking lever for thermal printhead
15 Media guide
16 Label edge sensor adjustment knob
17 Locking screw for printhead support
18 Rewind guide plate (accessory)
19 Present sensor (accessory)
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
