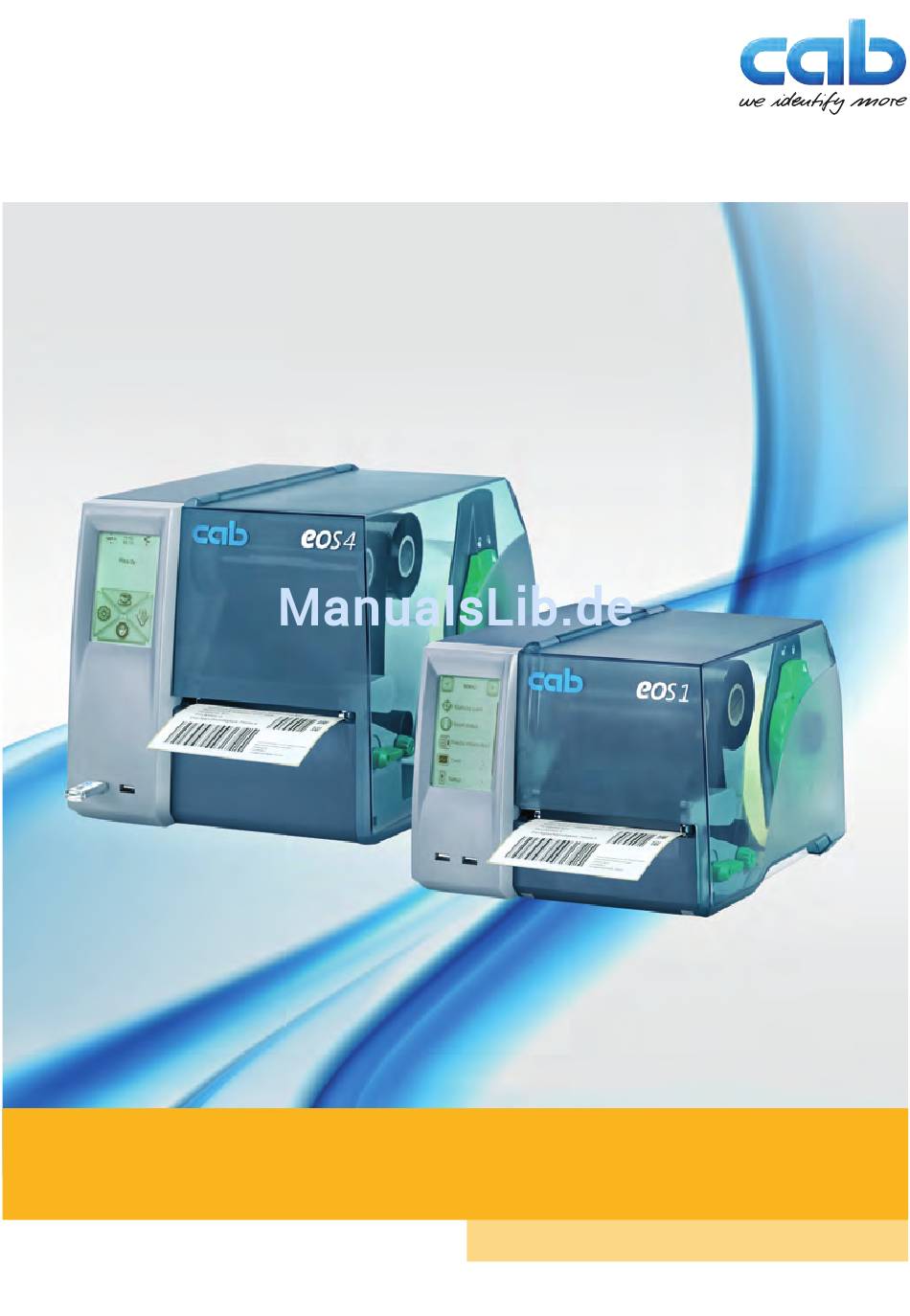

- Seite 1 Bedienungsanleitung Etikettendrucker Made in Germany...
- Seite 2 Genehmigung der cab. Warenzeichen Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..................5 Produktbeschreibung ...............5 Hinweise ..................5 Bestimmungsgemäßer Gebrauch ............ 6 Sicherheitshinweise .................6 Umwelt .....................7 Installation ..................8 Geräteübersicht ................8 Gerät auspacken und aufstellen ............ 10 Schneidemesser montieren ............11 Gerät anschließen .................12 2.4.1 An Stromnetz anschließen ............12 2.4.2 An Computer oder Computernetzwerk anschließen ....12 Gerät einschalten ................13 Touchscreen-Display ..............14 Aufbau des Touchscreen-Displays..........14... - Seite 4 Inhaltsverzeichnis Zulassungen .................33 Hinweis zur EU-Konformitätserklärung ..........33 FCC ....................34 GPL Code Statement ..............34 Stichwortverzeichnis ..............35...
-
Seite 5: Einleitung
Einleitung 1.1 Produktbeschreibung Das Gerät ist ein Thermotransfer-Drucker für den Industrie-Bereich zum Bedrucken von Etiketten und Endlos-Material. 1.2 Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgender- maßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. -
Seite 6: Bestimmungsgemäßer Gebrauch
Einleitung 1.3 Bestimmungsgemäßer Gebrauch • Das Gerät ist nach dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln gefertigt. Dennoch können bei der Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchti- gungen des Gerätes und anderer Sachwerte entstehen. •... -
Seite 7: Umwelt
Einleitung • Nur die in dieser Bedienungsanleitung beschriebenen Handlungen ausführen. Weiterführende Arbeiten dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. • Unsachgemäße Eingriffe an elektronischen Baugruppen und deren Software können Störungen verursachen. • Auch andere unsachgemäße Arbeiten oder Veränderungen am Gerät können die Betriebssicherheit gefährden. -
Seite 8: Installation
Installation 2.1 Geräteübersicht 1 Deckel 2 Randsteller 3 Rollenhalter 4 Transferfolienabwickler 5 Transferfolienaufwickler 6 Umlenkrolle 7 Druckmechanik 8 Touchscreen-Display Bild 1 EOS1 mit Abreißkante 9 Schneidemesser Bild 2 EOS1 mit Schneidemesser... - Seite 9 Installation 1 Deckel 2 Randsteller 3 Rollenhalter 4 Transferfolienabwickler 5 Transferfolienaufwickler 6 Umlenkrolle 7 Druckmechanik 8 Touchscreen-Display Bild 3 EOS4 mit Abreißkante 9 Schneidemesser Bild 4 EOS4 mit Schneidemesser...
-
Seite 10: Gerät Auspacken Und Aufstellen
Installation 10 11 10 Etikettensensor 11 Kopfhalter mit Druckkopf 12 Randsteller 13 Drehknopf zur Einstellung der Randsteller 14 Drehknopf zur Einstellung des Etikettensensors 15 Hebel zur Druckkopfverriegelung 16 Abreißkante 17 Druckwalze Bild 5 Druckmechanik 2.2 Gerät auspacken und aufstellen Drucker aus dem Karton heben und auf ebener Unterlage aufstellen. ... -
Seite 11: Schneidemesser Montieren
Installation 2.3 Schneidemesser montieren Das im Lieferumfang enthaltene Schneidemesser muss bei der Inbetrieb- nahme an den Drucker montiert werden. Bild 6 Schneidemesser montieren 1. Rasthaken (5) des Messers mit der Nut (4) zuerst in die Führung am Träger (2) stecken. 2. -
Seite 12: Gerät Anschließen
Installation 2.4 Gerät anschließen 1 Netzschalter 2 USB-Master-Schnittstelle für Tastatur, Scanner, Memory- Stick oder Serviceschlüssel, = 500 mA 3 USB-Full Speed Slave-Schnittstelle 4 Ethernet 10/100 Base-T 5 Netzanschlussbuchse Bild 7 Anschlüsse 2.4.1 An Stromnetz anschließen Der Drucker ist mit einem Weitbereichsnetzteil für eine Netzspannung von 100 V bis 240 V ausgerüstet. -
Seite 13: Gerät Einschalten
Installation 2.5 Gerät einschalten Bild 8 Netzschalter Wenn alle Anschlüsse hergestellt sind: Drucker am Netzschalter (1) einschalten. Der Drucker durchläuft einen Systemtest und zeigt anschließend im Touchscreen-Display den Systemzustand Bereit an. Wenn während des Systemstarts ein Fehler aufgetreten ist, werden das Symbol , Systemfehler und die Art des Fehlers angezeigt. -
Seite 14: Touchscreen-Display
Touchscreen-Display 3.1 Aufbau des Touchscreen-Displays Hinweis! Es ist vorteilhaft, Anpassungen an verschiedene Druckaufträge soweit wie möglich in der Software vorzunehmen. Das Touchscreen-Display (1) informiert über den momentanen Zustand des Druckers und des Druckauftrags, meldet Fehler und zeigt im Menü die Druckereinstellungen an. Bereit Durch Auswählen der Schaltflächen auf dem Touchscreen-Display (1) können Einstellungen... -
Seite 15: Schaltflächen Im Startbildschirm
Touchscreen-Display 3.3 Schaltflächen im Startbildschirm Schaltfläche Zustand Funktion Zum Offline-Menü Bereit Bereit Vorschub eines Leeretiketts Bereit Nach Ende eines Druckauftrags, Drucken eines weiteren Etiketts mit den Informationen der vorhergehenden Druckauftrags Drucke Druckauftrag unterbrechen, Etikett Drucker geht in Zustand "Pause" Pause Druckauftrag fortsetzen, Drucker geht in Zustand "Drucke Etikett"... -
Seite 16: Druckerzustände
Touchscreen-Display 3.4 Druckerzustände Zustand Display Beschreibung Der Drucker befindet sich im Bereit- Bereit schaftszustand und kann Daten Bereit empfangen. Drucke Etikett Drucke Etikett Der Drucker arbeitet einen Druck- auftrag ab. und Nummer des gedruckten Etiketts Die Datenübertragung für einen innerhalb des neuen Druckauftrag ist möglich. -
Seite 17: Material Einlegen
Material einlegen 4.1 Rollenmaterial einlegen Bild 10 Rollenmaterial einlegen 1. Stellring (2) mit dem Pfeil auf das Symbol drehen und Randsteller (1) vom Rollenhalter (4) ziehen. 2. Materialrolle (3) so auf den Rollenhalter (4) schieben, dass beim Abwickeln die zu bedruckende Seite des Materials nach oben zeigt. 3. -
Seite 18: Etikettensensor Einstellen
Material einlegen 4.2 Etikettensensor einstellen Hinweis! Im Auslieferungszustand befindet sich der Etikettensensor in der Mitte des Papierlaufs. Eine Sensoreinstellung muss nur dann vorge- nommen werden, wenn: Material mit Reflexmarken oder Stanzungen außerhalb der Mitte, • • mehrbahniges Material mit gerader Bahnanzahl, •... -
Seite 19: Transferfolie Einlegen
Material einlegen 4.3 Transferfolie einlegen Bild 12 Transferfolienlauf Bild 13 Einstellung der Randsteller Hinweis! Beim Thermodirektdruck keine Transferfolie einlegen, oder ggf. eingelegte Transferfolie entfernen. 1. Vor dem Einlegen der Transferfolie Druckkopf reinigen ( 7.2 auf Seite 23). 2. Hebel (6) gegen den Uhrzeigersinn drehen, um den Druckkopf zu öffnen. 3. -
Seite 20: 20 4 Material Einlegen
Material einlegen Achtung! Transferfolie über den Etikettensensor (7) führen. 7. Folienanfang mit einem Klebestreifen mittig am Folienkern (3) fixieren. Rotationsrichtung des Aufwicklers gegen den Uhrzeigersinn beachten. 8. Aufwickler (2) gegen den Uhrzeigersinn drehen, um den Folienlauf zu glätten. 9. Kopfwinkel herunterdrücken und Hebel (6) im Uhrzeigersinn drehen, um den Druckkopf zu verriegeln. -
Seite 21: Externer Abwickler
Externer Abwickler Bild 15 Material in externen Abwickler einlegen Externen Abwickler montieren 1. Abwickler hinter dem Etikettendrucker positionieren. 2. Drucker leicht anheben und Boden (7) auf beide Haken (6) des Abwicklers stellen. Material einlegen 1. Stellring (2) mit dem Pfeil auf das Symbol drehen und Randsteller (1) vom Rollenhalter (3) ziehen. -
Seite 22: Druckbetrieb
Druckbetrieb Achtung! Beschädigung des Druckkopfs durch unsachgemäße Behandlung! Unterseite des Druckkopfs nicht mit Fingern oder scharfen Gegenständen berühren. Darauf achten, dass sich keine Verunreinigungen auf den Etiketten befinden. Der Drucker ist betriebsbereit, wenn alle Anschlüsse hergestellt, sowie Etiketten und Transferfolie eingelegt sind. 6.1 Drucken im Abreißmodus Nach dem Druck wird der Materialstreifen von Hand abgetrennt. -
Seite 23: Wartung
Wartung 7.1 Reinigungshinweise Gefahr! Lebensgefahr durch Stromschlag! Vor allen Wartungsarbeiten Drucker vom Stromnetz trennen. Wichtig ist die regelmäßige Reinigung des Druckkopfs. Dies garantiert ein gleichbleibend gutes Druckbild und reduziert den Verschleiß des Druckkopfs. Ansonsten beschränkt sich die Wartung auf eine monatliche Reinigung des Gerätes. -
Seite 24: 24 7 Wartung
Wartung Bild 16 Druckkopfzeile 1. Kopfhalter abschwenken. 2. Etiketten und Transferfolie aus dem Drucker nehmen. 3. Druckkopfzeile (1) mit einem fusselfreien, weichen Tuch und Alkohol reinigen. 4. Druckkopf 2 bis 3 Minuten trocknen lassen. 7.3 Druckkopf wechseln Bild 17 Druckkopf 1. -
Seite 25: Druckwalze Reinigen Oder Austauschen
Wartung 7.4 Druckwalze reinigen oder austauschen Verschmutzungen an der Druckwalze können zu einer Beeinträchtigung des Druckbildes und des Materialtransports führen. Achtung! Beschädigung der Druckwalze. Verwenden Sie keine scharfen Gegenstände (Messer, Schrau- bendreher o. ä.), um die Druckwalze zu reinigen. Bild 18 Druckwalze 1. -
Seite 26: Schneidemesser Reinigen Und Klingen Wechseln
Wartung 7.5 Schneidemesser reinigen und Klingen wechseln Warnung! Zur Vermeidung unbeabsichtigter Messerbewegungen Drucker vom Netz trennen. Warnung! Die Klingen des Messers sind scharf! Verletzungsgefahr! Hinweis! Wenn mit dem Messer direkt durch das Etikettenmaterial geschnitten wird, lagern sich an den Klingen Kleberreste ab. Beim Schneidmodus mit Rücktransport gelangen Kleberpartikel ebenso an die Druckwalze. - Seite 27 Wartung Bild 20 Klingen entnehmen Bild 21 Federn 4. Wenn die Klingen durch Klebereste stark verschmutzt oder stumpf sind, Klingen ausbauen: Welle (6) mit Torx-Schraubendreher TX10 im Uhrzeigersinn drehen, bis die Zahnstangen (7) außer Eingriff sind. Obere Klinge (9) aus den Führungen (8) herausziehen. ...
-
Seite 28: Fehlerbehebung
Fehlerbehebung 8.1 Fehlerarten Tritt ein Fehler auf, zeigt das Diagnosesystem diesen auf dem Touchscreen- Display an. Der Drucker wird je nach Fehlerart in einen der 3 möglichen Fehlerzustände versetzt. Schaltfläche Zustand Display Behebbarer Fehler Ignorieren, Abbrechen Display leuchtet rot Nicht behebbarer Fehler Abbrechen Display leuchtet rot Systemfehler... - Seite 29 Fehlerbehebung Problem Ursache Behebung Weiße Linien im Druckbild Druckkopf verschmutzt Druckkopf reinigen. 7.2 auf Seite 23 in Transportrichtung Druckkopf defekt Druckkopf wechseln (Ausfall von Heizpunkten) Serviceanleitung Weiße Linien im Druckbild Drucker wird im Setup auf quer zur Transportrichtung Schneidemodus Rücktransport >...
-
Seite 30: Fehlermeldungen Und Fehlerbehebung
Fehlerbehebung 8.3 Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Barcode zu Barcode zu groß für den Barcode verkleinern oder groß zugewiesenen Bereich des verschieben. Etiketts Barcode- Ungültiger Barcode-Inhalt, z. Barcode-Inhalt korrigieren. fehler B. alphanumerische Zeichen in numerischem Barcode Datei nicht Aufruf einer Datei von Inhalt des Speichermediums gef. - Seite 31 Fehlerbehebung Fehlermeldung Ursache Behebung Kopf Druckkopf nicht verriegelt Druckkopf verriegeln. abgeklappt Kopf zu heiß Zu starke Erwärmung des Nach einer Pause läuft der Druckkopfs Druckauftrag automatisch weiter. Bei wiederholtem Auftreten Heizstufe oder Druckge- schwindigkeit in der Software verringern. Lesefehler Lesefehler beim Zugriff auf Daten auf Speichermedium Speichermedium prüfen.
- Seite 32 Fehlerbehebung Fehlermeldung Ursache Behebung Schaltfläche Ignorieren Protokoll Drucker erhält vom Computer fehler einen unbekannten oder auswählen, um den Befehl zu falschen Befehl, z. B. den überspringen, oder Schaltfläche Abbrechen Befehl mit dem Messer zu schneiden, obwohl kein auswählen, um den Druck- Messer montiert ist.
-
Seite 33: Zulassungen
Zulassungen 9.1 Hinweis zur EU-Konformitätserklärung Die Etikettendrucker der EOS-Serie entsprechen den einschlägigen grundle- genden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien: • Richtlinie 2014/35/EU betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen • Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit • Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten... -
Seite 34: Fcc
Written Offer to GPL Source Code: Whereas such specific license terms entitle you to the source code of such software, cab will provide upon written request via email and/or traditional paper mail the applicable GPL source code files via CD-ROM for a nominal cost to cover shipping and media charges as allowed under the GPL and LGPL. -
Seite 35: Stichwortverzeichnis
Stichwortverzeichnis Abreißmodus .....22 Pause ........16 Anschließen .......12 Problembehebung .....28 Aufstellen ......10 Auspacken ......10 Randsteller ......8, 9 Reinigen ......23 Druckkopf ....23 Behebbarer Fehler.....16 Druckwalze ....24 Bereit .........16 Reinigungshinweise...23 Bestimmungsgemäßer Rollenetiketten einlegen ..17 Gebrauch ......6 Schaltflächenfunktionen ..15 Drucke Etikett ....16 Servicearbeiten....7 Druckerzustände ....16 Sicherheitshinweise .....6 Druckkopf Stromversorgung ....6... - Seite 36 Diese Seite wurde absichtlich frei gelassen.
