5.5 Wechsel der Etikettenlichtschranke
Netzstecker ziehen!
1. Deckel öffnen, Druckkopf hochklappen, Etiketten und
Transferband aus dem Drucker entfernen.
2. Gehäuse abschrauben.
3. Steckverbinder (1) abziehen und Kabelhalter (3)
öffnen.
4. Mit Rändelknopf (13, Bild 17) Etikettenlichtschranke
lösen, Etikettenlichtschranke herausnehmen und
erneuern.
5. Einbau in umgekehrter Reihenfolge.
6. Abgleich Etikettenlichtschranke durchführen (Internes
Setup)!
Kabel dürfen nach Austausch
Hinweis
nicht an beweglichen Teilen
anliegen oder diese behindern.

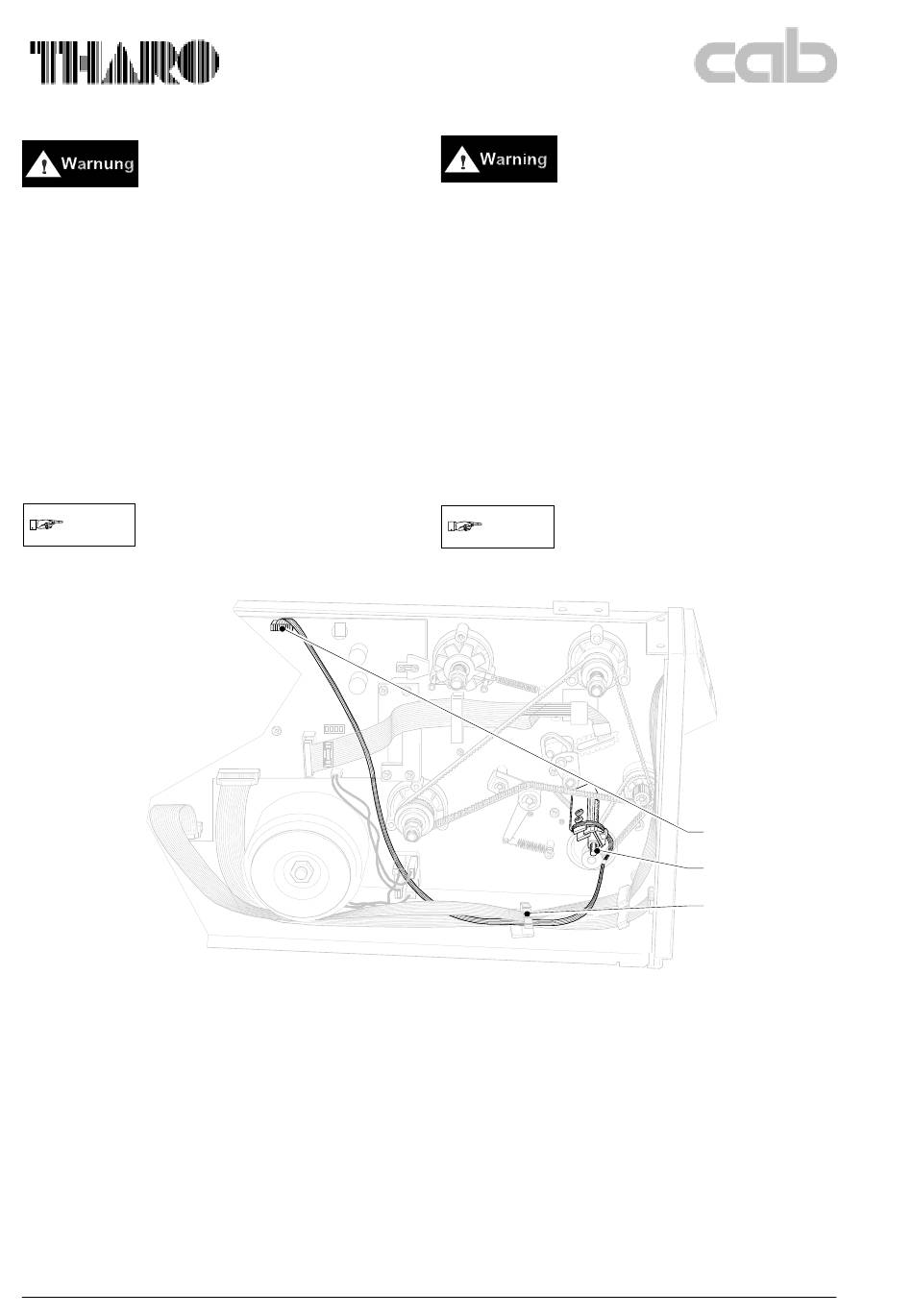

Bild 18
1 Kabelstecker der Etikettenlichtschranke
2 Spindel
3 Kabelhalter
40
5.5 Replacing the label edge sensor
Unplug power cord!
1. Open the cover, open the printhead, remove labels and
transfer ribbon from the printer.
2. Remove side cover.
3. Loosen plug connector (1) and open cable clip.
4. Loosen label edge sensor by turning the knurled knob
(13, fig. 17), remove label edge sensor and replace it.
5. Reassemble in reverse order.
6. Adjust label edge sensor (Internal setup)!
After reassembling, cables must
Notice
not touch or hinder moving
parts.
Figure 18
1 Plug of label edge sensor
2 Spindle
3 Cable holder
1
1
2
2
3
3
