CAB Apollo 3 Serviceanleitung Seite 64

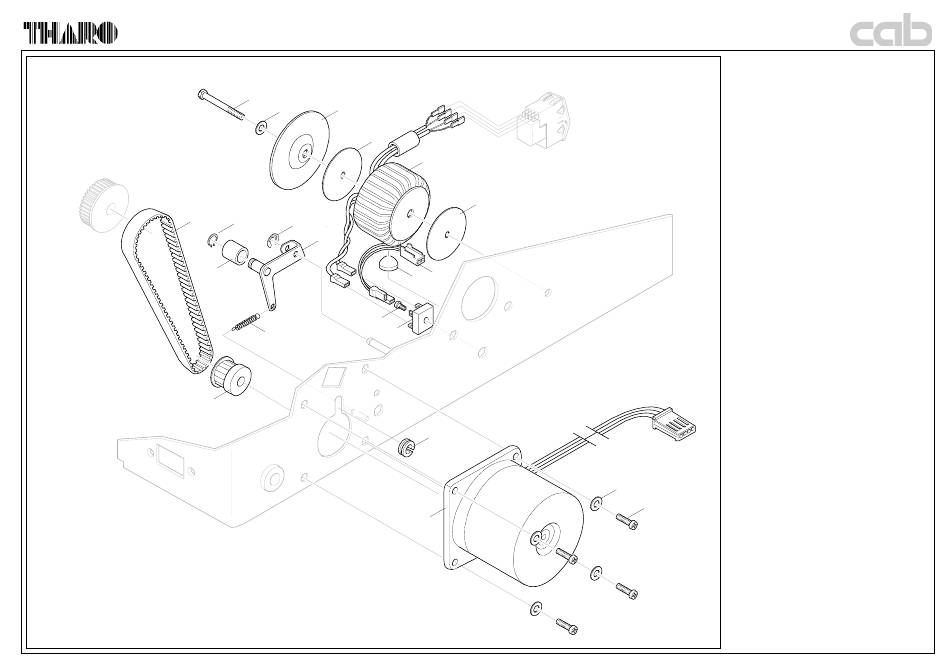

Anlage A
5
7
12
1
3
2
3
6
8
9
4
13
14
11
3
3
10
15
16
Nr. Artikel-Nr. Benennung
1 590 2251 Sechskantschraube
DIN933-M5x40-8.8-galZn
2 590 3037 Scheibe DIN9021-5.3-galZn
3 553 4515 Trafo, kpl.
4 590 5103 Gummifuß schw. 12,7x3,6 / 17.52.120
5 590 5355 Zahnriemen 100 MXL 037
6 590 3516 Sicherungsring DIN471-8-galZn
7 553 0554 Spannrolle, kpl.
8 590 3525 Sicherungsscheibe DIN6799-4-galZn
9 553 4918 Spannhebel
10 553 4514 Anschlußleitung Gleichrichter
11 590 5018 Zugfeder Z-066MX
12 553 0426 Riemenrad Hauptantrieb
13 590 2096 Linsenschraube
DIN7985-M5x12-4.8-H-galZn
14 590 1720 Gleichrichterbrücke GBPC 25005
15 590 5240 Kabeltülle 6x1.5
16 553 4460 Motor Hauptantrieb
17 590 3003 Scheibe DIN125-A4.3-galZn
18 590 2270 Gewindef. Schraube/Kopf DIN 7985
DIN7500-M4x10-PZ-galZn
Baugruppe :
- 553 4917 Spannhebel, mont. (nr. 6,7,9,11)
1) Nur Apollo 3 mit internem Aufwickler.
No. Part Number Description
1 590 2251 Screw, DIN933-M5x40-8.8-galZn
2 590 3037 Washer, Guide bar, media
3 553 4515 Transformer
4 590 5103 Washer
5 590 5355 Belt 100 MXL 037
6 590 3516 Snap Ring 471-8
7 553 0554 Belt Roller
8 590 3525 E Ring 6799-4
9 553 4918 Belt Tension Arm
10 553 4514 Y Connector
11 590 5018 Spring Z-066MX
12 553 0426 Gear, stepper motor
13 590 2096 Bolt 7985-M5x12-4.8
14 590 1720 Bridge
15 590 5240 Grommet
16 553 4460 Main drive motor
17 590 3003 Washer 125-A4.3
18 590 2270 Screw
Assembly :
- 553 4917 Belt Tension Arm, mount. (no. 6,7,9,11)
1) Only Apollo 3 with Internel Rewind.
17/4x
18/4x
Index 0 20.07.1997
Stück
1
1
1
1
1
1 1)
1 1)
1 1)
1 1)
1
1 1)
1
1
1
1
1
4
4
Pieces
1
1
1
1
1
1 1)
1 1)
1 1)
1 1)
1
1 1)
1
1
1
1
1
4
4
Apollo 3
A3
