9. Messung wiederholen.
10. Nach Ende der Justage das Gehäuse montieren.
Messung am internen Aufwickler:
Die Messung der Momente erfolgt über die Bestimmung der
Zugkräfte mit einer auf den Aufwickler aufgewickelten
Schnur. Die Messung erfolgt ohne Prüfkörper!
Der physikalische Zusammenhang zwischen Moment und
Zugkraft lautet:
F = M / r
F
M
r
Sollwerte:
Interner Aufwickler
M
= 30 - 35 Ncm
Auf
Messung und Justage:
1. Etikettenmaterial aus dem Drucker entnehmen.
2. Schnur (9) mehrfach um den internen Aufwickler (10)
wickeln.
3. Federwaage (8), 25 N, an das Schnurende hängen und
senkrecht nach oben bewegen, bis sich der Wickler zu
drehen beginnt.
4. Meßwert F ablesen.

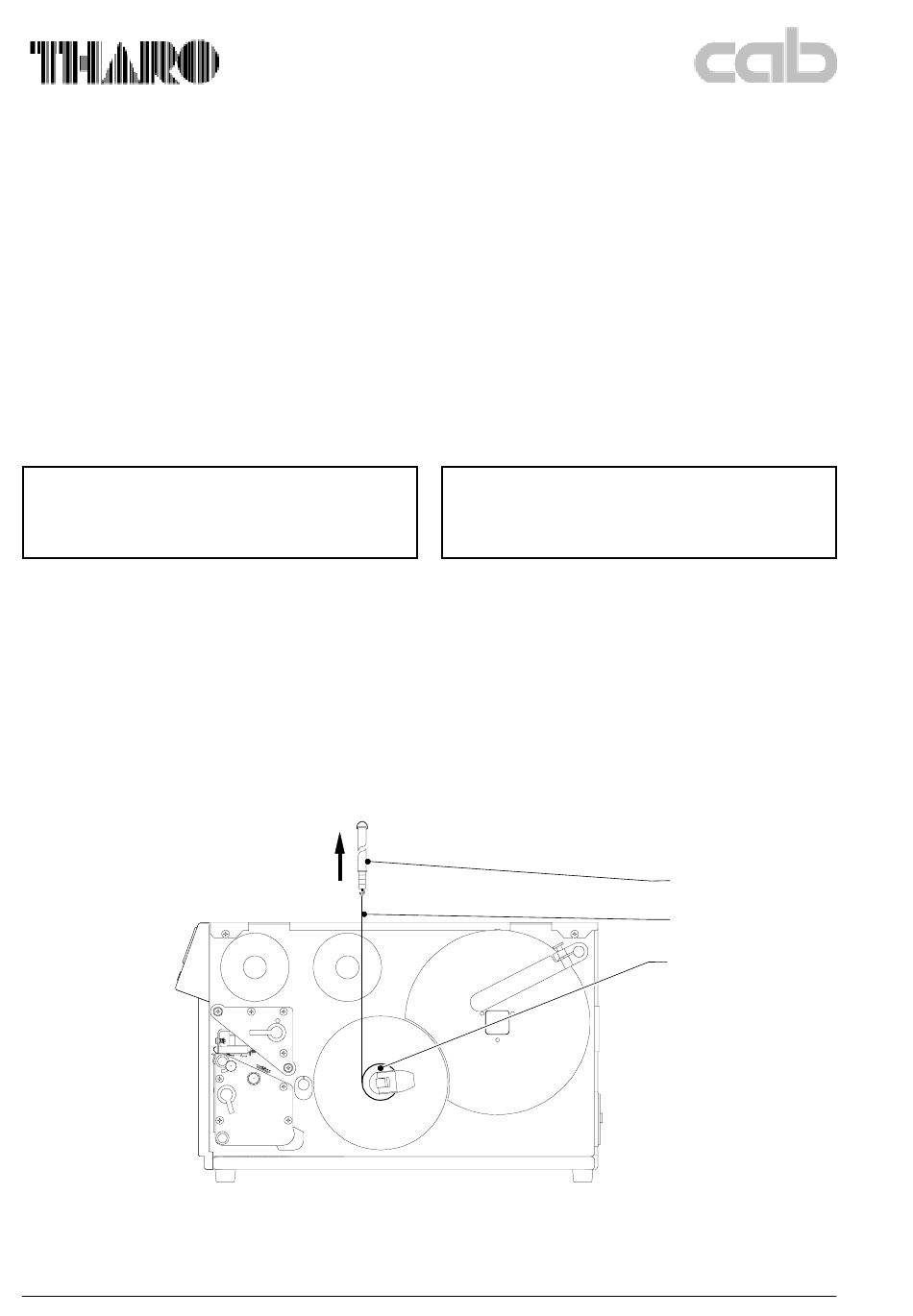

Bild 27
8 Federwaage
9 Schnur
10 Interner Aufwickler
50
= Zugkraft
= Wickelmoment
= Radius des internen
Aufwicklers (20 mm)
F
= 15 - 17,5 N
Auf
15-17,5 N
9. Repeat the measurement
10. Reassemble the chassis after completing the ad-
justment.
Measuring the tension at the internal take up:
The tension is measured by determining the traction using a
string which is wound around the take up.
Perform the measurement without the test collar!
The physical relation between tension and traction is as
follows:
F = M / r
F
M
r
Set values:
Internal take up
M
= 30 - 35 Ncm
up
Measure/adjust as follows:
1. Remove all label stock from the printer.
2. Wind the string (9) several times around the internal-
take up hub (10).
3. Attach the spring scale (8), 25 N, to the end of the
string and pull it vertically upwards until the hub starts
to rotate.
4. Read the measured value F.
Figure 27 8 Spring scale
9 String
10 Internal rewinder
= traction
= rewind tension
= radius of take up hub
(.8 in/20 mm)
F
= 15 - 17.5 N
up
8
8
9
9
10
10
