Schnittstellenkabel für RS-232
Es werden einige typische RS-232-Schnittstellenkabel
aufgeführt. Die computerseitige Schnittstellenbelegung ist
jedoch nicht einheitlich. Sollten Probleme auftreten, informie-
ren Sie sich beim Hersteller Ihres Computers über die
Schnittstellenbelegung. Nutzen Sie zur Herstellung eines
geeigneten Kabels den Belegungsplan der seriellen Drucker-
schnittstelle auf der vorhergehenden Seite.

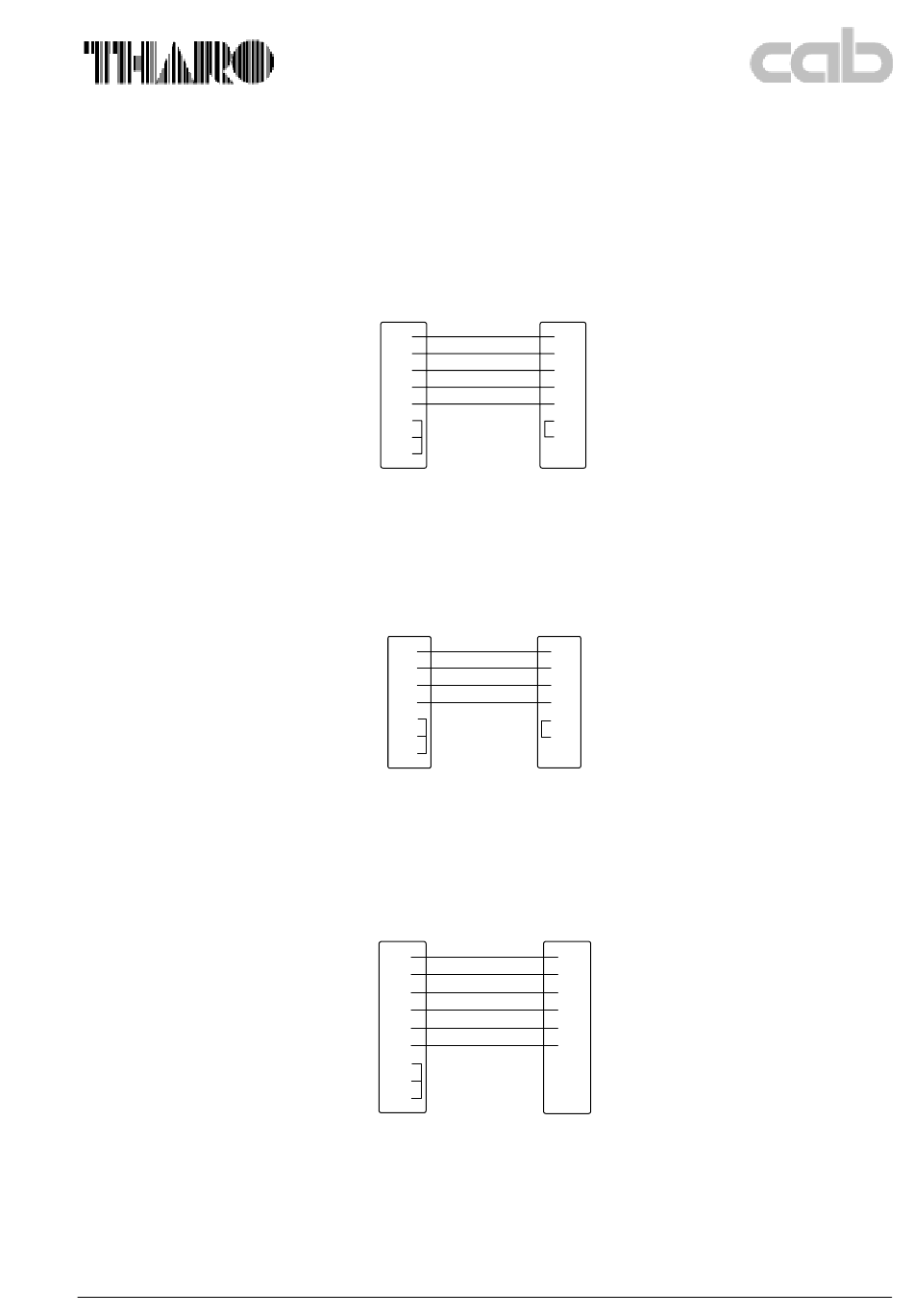

Bild 6
Schnittstellenkabel mit 25-poligem Computeran-
schluß für RS-232 mit Protokoll "- - -" oder
XON/XOFF
Bild 7
Schnittstellenkabel mit 9-poligem Computeran-
schluß für RS-232 mit Protokoll "- - -" oder
XON/XOFF
Bild 8
Schnittstellenkabel mit 25-poligem Computeran-
schluß für RS-232 mit Protokoll RTS/CTS oder
XON/XOFF
Apollo 3
RS232 interface cables
Following are some typical RS232 interface cable
specifications. Not all PC communications interfaces are
consistent.
If you have problems, contact your computer manufacturer
for the proper interface specification. Prepare a suitable
cable according to the allocation scheme of the serial
interface shown on the previous page.
PC
1
2
3
5
7
6
8
20
25-polige Buchse
25-poliger Stecker
25-pin port
25-pin plug
Figure 6
PC
2
3
5
8
1
4
6
9-polige Buchse
25-poliger Stecker
9-pin port
25-pin plug
Figure 7
PC
1
2
3
4
5
7
6
8
20
25-polige Buchse
25-poliger Stecker
25-pin port
25-pin plug
Figure 8
Apollo
1
3
2
20
7
4
5
Interface cable including 25-pin RS-232 plug with
protocol "- - -" or XON/XOFF
Apollo
2
3
7
20
4
5
Interface cable including 9-pin RS-232 plug with
protocol "- - -" or XON/XOFF
Apollo
1
3
2
5
4
7
Interface cable including 25-pin RS-232 plug with
protocol RTS/CTS or XON/XOFF
21
