8. Sicherungsscheibe (5) von der Spindel (7) abziehen.
9. Sicherungsring (4) und Riemenräder (2, 3) abnehmen.
10. Schrauben (14/4x) herausschrauben.
11. Lagerblech (15) mit Spindel (7) und Hebel (11) von den
Walzen vorsichtig abziehen.
12. Druckwalze erneuern und in umgekehrter Reihen-folge
Teile montieren., dabei kleines Riemenrad (3) in
richtiger Lage auf die Achse schieben und Greifring (4)
montieren.
Bund am Riemenrad (3) muß in
Richtung Montagewand zeigen!
Achten Sie auf den leichten Lauf
Hinweis
aller Walzen nach Montage des
Lagerblechs.
Wechsel Druckwalze Apollo 3
ohne internen Aufwickler:
Pos. 8 mit Riemenspanner ist
Hinweis
nicht vorhanden!
Andere Zahnriemenlängen im
Apollo 3 ohne internen Auf-
wickler!
1. Schritte 1. bis 5. Wechsel Druckwalze durchführen.
2.
Zahnriemen (1 und 6) abziehen!
3. Schritte 9. bis 12. Wechsel Druckwalze durchführen.
9
10
11
12
Bild 17
9 Druckwalze
10 Abreißblech
11 Hebel zur Verriegelung der Optionen
12 Umlenkrolle
13 Rändelknopf mit Spindel Etikettensensor
14 4 Schrauben
15 Lagerblech
38
8. Remove E Ring (5) from spindle (7).
9. Remove snap ring (4) and pulleys (2,3).
10. Remove screws (14/4x).
11. Remove mounting plate (15) with spindle (7) and lever
(11) carefully from the roller.
12. Replace drive roller and assemble in reversed order.
Push small pulley (3) in correct position on axis and
assemble snap ring (4).
The pulley (3) should be
installed with the lip towards the
mounting plate!
Notice
Make sure all rollers are running
smoothly after the mounting
plate is assembled.
Replacing drive roller Apollo 3
without internal rewinder:
Apollo 3 without an internal
Notice
rewinder will have different
length belts, and will not have a
belt tensioner (8)!
1. Carry out steps 1 to 5 of Replacing drive roller.
2. Remove toothed belts (1 and 6).
3. Carry out steps 9 o 12 of Replacing drive roller.

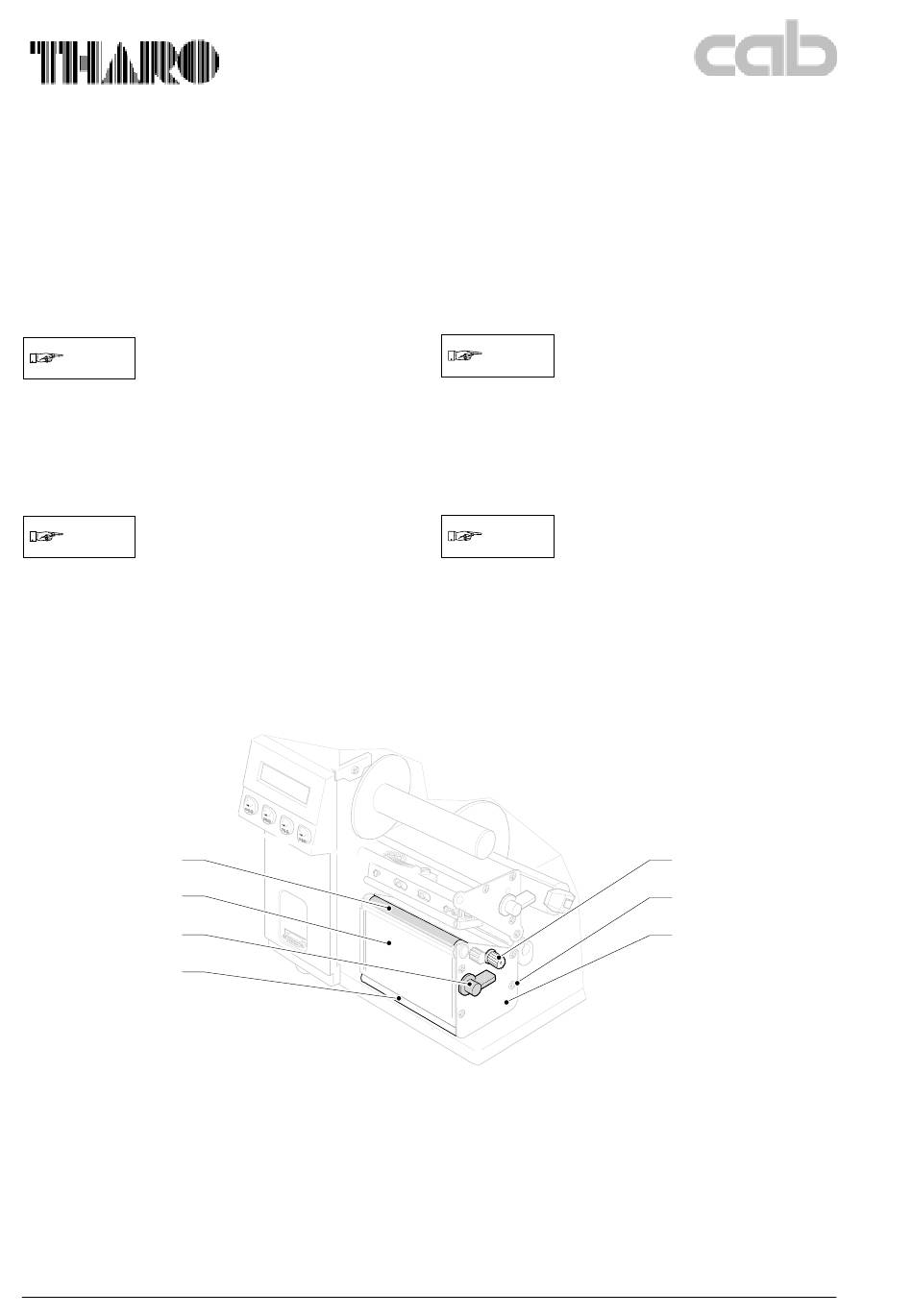

Figure 17
9 Drive roller
10 Tear plate
11 Accessory lock/release lever
12 Rewind assist roller
13 Knurled knob with label sensor spindle
14 4 cover screws
15 Mounting plate
13
13
14
14
15
15
