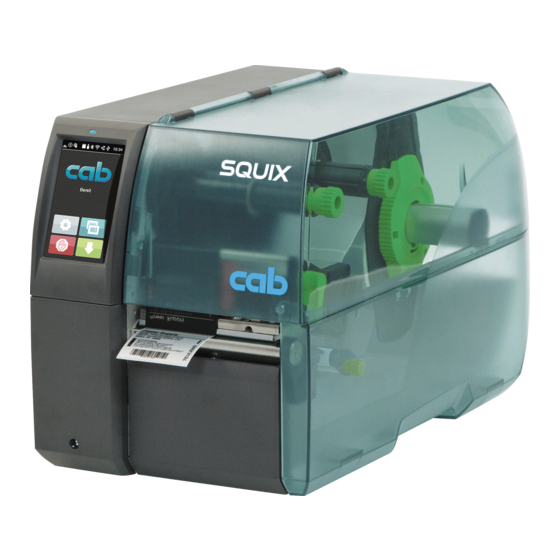

- Seite 1 Serviceanleitung SQUIX Etikettendrucker Made in Germany...
- Seite 2 Ausgabe: 01/2017 - Art.-Nr. 9009984 Urheberrecht Diese Dokumentation sowie Übersetzungen hiervon sind Eigentum der cab Produkttechnik GmbH & Co KG. Das Reproduzieren, Verarbeiten, Vervielfältigen oder Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Allgemeine Sicherheit ..........................5 Schutzvorrichtungen ..........................5 Umgang mit Elektrizität ..........................6 Verhalten bei Unfällen ..........................6 Baugruppen wechseln ........................... 7 Werkzeuge ............................... 7 Druckkopf wechseln ..........................7 Druckwalze und Umlenkwalze wechseln ....................9 Rutschkupplungen wechseln ......................... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Allgemeine Sicherheit
Einleitung Allgemeine Sicherheit Diese Serviceanleitung ist für geschultes Service- und Wartungspersonal vorgesehen. Weitere Informationen zur Bedienung und Konfiguration sind der Bedienungs- bzw. Konfigurationsanleitung zu entnehmen. Folgende Regeln zur allgemeinen Sicherheit beachten: • Umgebung des Gerätes während und nach der Wartung sauber halten. •... -
Seite 6: Umgang Mit Elektrizität
Einleitung Umgang mit Elektrizität Folgende Arbeiten nur durch eingewiesene und geschulte Elektrofachkräfte durchführen lassen: • Arbeiten an elektrischen Baugruppen. • Arbeiten am geöffneten Gerät, das an das Stromnetz angeschlossen ist. Allgemeine Vorkehrungen zu Beginn der Wartungsarbeiten: • Lage des Not- oder Netzschalters feststellen, um ihn im Notfall schnell bedienen zu können. •... -
Seite 7: Baugruppen Wechseln
Werkzeuge • Keine abgenutzten oder schadhaften Werkzeuge verwenden. • Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind. Sonderwerkzeug (cab-Eigenfertigung): • Prüfkörper Transferfolienwickler (cab Artikel-Nummer: 5534199) Handelsübliche Werkzeuge: • Kreuzschlitz-Schraubendreher, Größe 1 • Sechskantschlüssel 1,5 mm •... - Seite 8 Baugruppen wechseln Bild 2 Druckkopfwechsel Druckkopf ausbauen 1. Etiketten und Transferfolie aus dem Drucker nehmen. 2. Druckkopf verriegeln. 3. Schrauben (6) lösen. 4. Druckkopfverriegelung öffnen und wenn nötig Druckkopf von den Stiften (9) lösen. 5. Zunächst Spannungskabel (8), anschließend Datenkabel (7) lösen. Druckkopf einbauen 1.
-
Seite 9: Druckwalze Und Umlenkwalze Wechseln
Baugruppen wechseln Druckwalze und Umlenkwalze wechseln Bild 3 Druckwalze und Umlenkwalze wechseln 1. Druckkopfverriegelung öffnen. 2. Andrucksystem (2) von der Umlenkwalze abheben. 3. Etiketten und Transferfolie aus dem Drucker nehmen. 4. Walzenlagerungen (5) mit 2,5-mm-Sechskantschlüssel aus der Lagerplatine (3) herausdrehen. 5. -
Seite 10: Rutschkupplungen Wechseln
Baugruppen wechseln Rutschkupplungen wechseln Der Aufwickler für die Transferfolie und der interne Aufwickler sind mit Rutschkupplungen in den Hauptantrieb einge- koppelt. Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Rutschkupplung gebremst. Der Austausch einer Rutschkupplung ist notwendig, wenn sich diese nicht mehr einstellen lässt 3.1 auf Seite 16. Zum Austausch eines Wicklers ist der Aus- und Einbau der Rutschkupplung ebenfalls erforderlich. - Seite 11 Baugruppen wechseln Rutschkupplung am Aufwickler montieren 4 Sicherungsring 5 Rutschkupplung 6 Kupplungsscheiben 7 Wicklerachse 8 Bund des Riemenrads Bild 5 Rutschkupplung an den Aufwicklern 1. Drucker vom Netzanschluss trennen. 2. Rückwand demontieren. 3. Sicherungsring (4) entfernen. 4. Kupplung (5) von der Wicklerachse (7) ziehen. 5.
-
Seite 12: Etikettenlichtschranke Wechseln
Baugruppen wechseln Etikettenlichtschranke wechseln Hinweis! Eine Verschmutzung der Etikettenlichtschranke kann zur Fehlfunktion führen. Vor einem Austausch Etikettenlichtschranke auf Verschmutzung prüfen und ggf. reinigen. Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. -
Seite 13: Leiterplatte Cpu Wechseln
Baugruppen wechseln Leiterplatte CPU wechseln Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1 4 Schrauben 2 Leiterplatte CPU Anschlüsse 3 CON7 - I/O-Interface 4 CON13 - Schalter Andrucksystem 5 CON12 - Bedienfeld 6 CON11 - Sensoren... -
Seite 14: Netzteil Wechseln
Baugruppen wechseln Netzteil wechseln Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 9 Netzteil wechseln 1. Drucker vom Netzanschluss trennen. 2. Rückwand demontieren. 3. -
Seite 15: Leiterplatte I/O-Interface Einbauen
Baugruppen wechseln Leiterplatte I/O-Interface einbauen Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 10 Leiterplatte I/O-Interface einbauen 1. Drucker vom Netzanschluss trennen. 2. Rückwand abschrauben. 3. -
Seite 16: Einstellungen
Einstellungen Wickelmomente messen und einstellen Der Aufwickler für die Transferfolie und der interne Aufwickler sind mit Rutschkupplungen in den Hauptantrieb einge- koppelt. Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Rutschkupplung gebremst. Die korrekte Einstellung der Drehmomente dieser Rutschkupplungen ist notwendig für: •... - Seite 17 Einstellungen Die Sollwerte für das Wickelmoment und die daraus resultierende Zugkraft am Prüfkörper sind: Rutschkupplung am Messung Drehrichtung Wickelmoment M Zugkraft F Transferfolienaufwickler im Uhrzeigersinn 13,5 - 14,4 Ncm 4,3 - 4,8 N gegen den Uhrzeigersinn 2,1 - 3,0 Ncm 0,7 - 1,0 N Transferfolienabwickler beliebig...
- Seite 18 Einstellungen Interner Aufwickler Die Messung des Wickelmoments am internen Aufwickler erfolgt ohne Prüfkörper über die Bestimmung der Zugkräfte mit einer auf den Aufwickler aufgewickelten Schnur. Der physikalische Zusammenhang zwischen Wickelmoment und Zugkraft lautet: F= M / r Zugkraft [N], Wickelmoment [Ncm], Radius des internen Aufwicklers (20 mm) Die Sollwerte für das Wickelmoment und die daraus resultierende Zugkraft am sind: Rutschkupplung am...
-
Seite 19: Wickelmomente Einstellen
Einstellungen 3.1.2 Wickelmomente einstellen Das Wickelmoment eines Wicklers können Sie am Rändelring der entsprechenden Rutschkupplung ändern. Die Nummern auf dem Rändelring stehen für die Größe des Wickelmoments: • 1: Kleinstes Wickelmoment • 7: Größtes Wickelmoment Der aktuelle Einstellwert wird durch die Nummer angezeigt, die sich an den Positionen der beiden Arretierlaschen befindet. -
Seite 20: Druckmechanik Einstellen
Einstellungen Druckmechanik einstellen Eine grundlegende Justage der Druckmechanik, die über die formatbezogenen Einstellungen hinausgeht, ist nur dann erforderlich, wenn die Druckkopf-Baugruppe demontiert oder Teile in diesem Bereich ausgetauscht wurden. Davon ausgenommen ist der Austausch des Druckkopfes, nach dem eine Neujustage in der Regel nicht notwendig ist. -
Seite 21: Druckkopfposition Einstellen
Einstellungen 3.2.2 Druckkopfposition einstellen Für ein optimales Druckbild sind folgende Einstellungen des Druckkopfs notwendig : • Heizzeile zum höchsten Punkt der Druckwalze ausrichten. In dieser Stellung ist die Druckbildschwärzung am intensivsten. • Parallelität waagerechter Linien zur Etikettenkante einstellen. Achtung! Beschädigung der Druckkopf-Baugruppe. Der Versuch einer Druckkopf-Justage bei angezogener Befestigungsschraube (1) kann zu Defekten an der Druckkopf-Baugruppe führen. -
Seite 22: Kopfandruck Einstellen
Einstellungen Kopfandruck einstellen 3.2.3 Der Kopfandruck kann mit den Schrauben (1a) bzw. (1b) an der Innen- bzw. Außenseite des Druckkopfes verändert werden. Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbild- schwärzung und zu einer Verschiebung des Folienlaufs in die entsprechende Richtung. Bild 16 Kopfandruck einstellen 1. -
Seite 23: Transferfolienlauf Einstellen
7. Wenn der Transferfolienlauf eingestellt wurde, mit der abschließenden Prüfung fortfahren. Bild 17 Transferfolienlauf einstellen 3.2.5 Abschließende Prüfung Einstellung mit Hilfe der Testfunktion Testgitter ( Konfigurationsanleitung) oder einem ähnlichen Druckmuster nochmals überprüfen. Mit cab-Standardmaterial muss der Testausdruck konturenscharfe Linien und Schwarzflächen ohne Fehlstellen zeigen. -
Seite 24: Riemenspannung Am Hauptantriebsmotor Einstellen
Einstellungen Riemenspannung am Hauptantriebsmotor einstellen Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 18 Riemenspannung einstellen 1. Drucker vom Netzanschluss trennen. 2. Rückwand demontieren. 3. -
Seite 25: Fehlersuche Und Fehlerbehebung
Fehlersuche und Fehlerbehebung Ausfall von Gerätefunktionen Funktionsfehler Mögliche Behebung Kein Materialtransport Elektrische Verbindungen zwischen LP CPU und Motor überprüfen Antriebsmechanik überprüfen LP CPU wechseln Motor wechseln Kein Druckbild bei Steckverbindungen am Druckkopf prüfen Materialtransport Druckkopfkabel auf Beschädigung untersuchen und ggf. austauschen Druckkopf wechseln LP CPU wechseln Display funktioniert nicht... -
Seite 26: Blockschaltbild
Blockschaltbild Drucker Nr.1 Drucker Nr.2 SQUIX 4...P 5977331 SQUIX 4/300... 5977444 SQUIX 4...T 5952598 SQUIX 4/600... 5977380 SQUIX 4.3/200... 5977382 SQUIX 4.3/300... 5977383 Bild 19 Blockschaltbild... -
Seite 27: Belegungsplan Leiterplatte Cpu
Belegungsplan Leiterplatte CPU Messpunkte an CON9: #FD1 TOP10 R117 C116 R150 C296 R151 C269 R152 C262 C266 R116 C179 C157 R140 R142 C155 C175 C163 C290 C295 R158 C274 +24V (+24V) C301 C169 C153 Messpunkte auf der Leiterplatte: C222 TOP2 +24V C232 C209... -
Seite 28: Stichwortverzeichnis
Stichwortverzeichnis Allgemeine Sicherheit ......5 Wartungsarbeiten .......6 Ausfall von Gerätefunktionen ...25 Werkzeuge .........7 Wichtige Informationen .......4 Wickelmoment Belegungsplan Leiterplatte CPU ..27 einstellen ........19 Blockschaltbild ........26 interner Aufwickler ......18 messen ........16 Transferfolienwickler ....17 Drehmoment .......16, 18 Druckkopfposition einstellen .....21 Zugkraft ........16, 18 Druckkopf wechseln ......7 Druckmechanik einstellen....20 Druckwalze wechseln ......9...
