6.4 Justage des Transferbandlaufs
Ein Justieren des Transferbandlaufs wird erforderlich, wenn
das Band auf einer Seite wellig läuft und zerknittert, so daß
im Druckbild Fehlstellen auftreten.
Abhilfe schafft ein Verschieben des Transferbandumlenk-
blechs.
Gehen Sie folgendermaßen vor:
1. Schraube (2) lösen.
2. Transferbandumlenkblech (1) in die Richtung schie-
ben, in der das Band wellig läuft.
Stellung 1
Straffung außen
Stellung 5
Straffung innen
3. Schraube (2) festziehen.
1
2

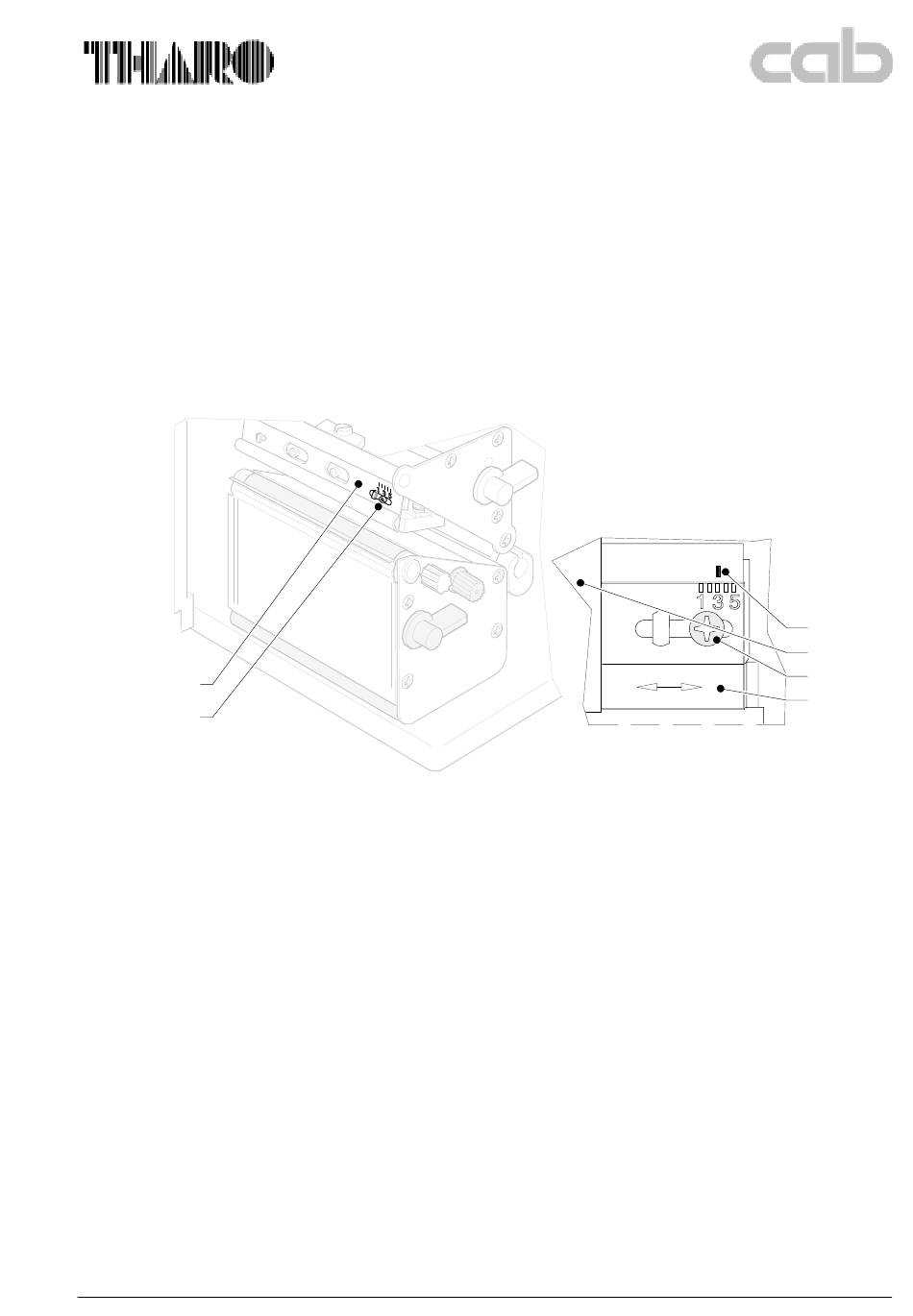

Bild 23
1 Transferbandumlenkblech
2 Schraube
3 Transferband
4 Markierung
Apollo 3
6.4 Aligning the transfer ribbon supply
Alignment of the transfer ribbon supply is required if the
ribbon wrinkles or creased causing voids in the printed
image.
Shifting the transfer ribbon guide plate can correct this
problem.
Proceed as follows:
1. Loosen the screw (2).
2. Slide the transfer ribbon guide plate (1) in the
direction, of the ribbon wrinkle.
position 1
outside wrinkling
position 5
inside wrinkling
3. Tighten screw (2).
Figure 23 1 Transfer ribbon guide plate
2 Screw
3 Transfer ribbon
4 Scale
4
4
3
3
2
2
1
1
