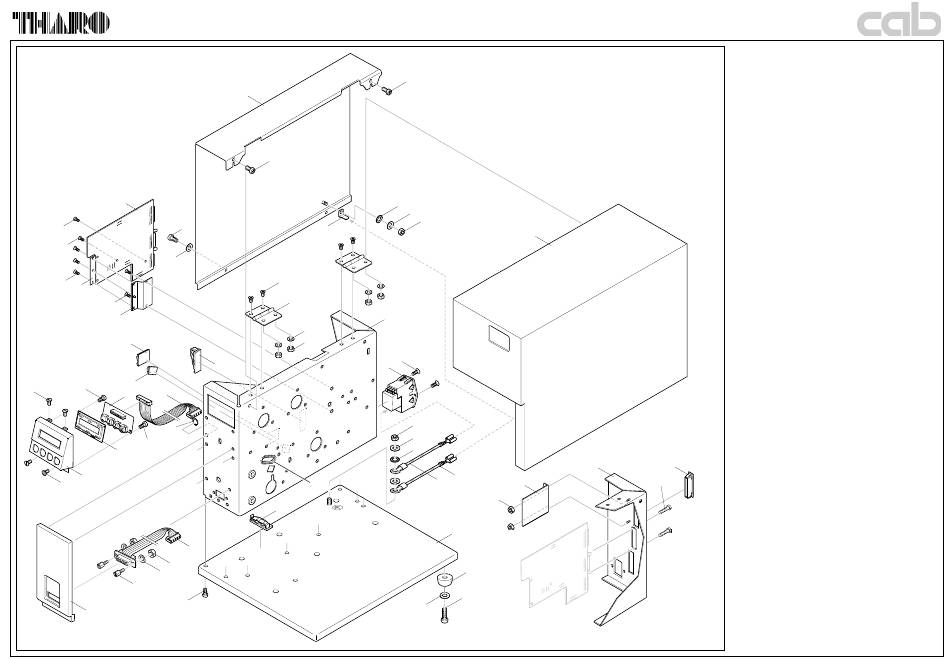

Anlage A
2
1
5
1
6
1/3x
2
3
4
19
45/2x
20
48/2x
42
43
27
44/2x
46
47
35/2x
21
22/2x
23/2x
22/2x
25/8x
24
39
5
7
11/4x
12/2x
17
13/4x
14/4x
35
18
36
26
18
5
8
9
10
38
34
33/2x
32
15
16
41
14
28
29/4x
31/4x
30/4x
Nr.
Artikel-Nr.
1
590 2026
2
555 0504
3
590 2034
4
553 4492
5
590 2253
6
590 3003
7
590 1701
8
590 3011
9
590 3003
10
590 2510
11
590 2252
12
553 0321
13
590 3009
14
590 2505
15
553 4176
16
553 4732
17
553 4802
18
590 1561
19
590 1574
20
590 1575
21
553 4466
22
590 2141
23
590 3004
24
553 4605
25
590 2258
26
553 4190
27
590 3523
28
553 4471
29
590 5382
30
590 3003
31
590 2280
32
590 3011
33
590 3033
34
590 2510
35
590 2252
36
591 7128
37
590 2222
38
553 6414
39
553 4477
40
590 5190
41
553 4817
42
553 4611
43
553 0570
44
590 2154
45
590 2244
46
553 0571
47
553 0307
48
590 2055
Baugruppe :
-
553 0546
No. Part Number
1
590 2026
2
555 0504
3
590 2034
4
553 4492
5
590 2253
6
590 3003
7
590 1701
8
590 3011
9
590 3003
10
590 2510
11
590 2252
12
553 0321
13
590 3009
14
590 2505
15
553 4176
16
553 4732
40
17
17
553 4802
18
590 1561
19
590 1574
37/2x
20
590 1575
21
553 4466
22
590 2141
23
590 3004
24
553 4605
25
590 2258
26
553 4190
27
590 3523
28
553 4471
29
590 5382
30
590 3003
31
590 2280
32
590 3011
33
590 3033
34
590 2510
35
590 2252
36
591 7128
37
590 2222
38
553 6414
39
553 4477
40
590 5190
41
553 4817
42
553 4611
43
553 0570
44
590 2154
45
590 2244
46
553 0571
47
553 0307
48
590 2055
Assembly :
-
553 0546
Index 0 20.07.1997
Benennung
Stück
Linsenschraube DIN7985-M3x6-4.8-H-galZn
5
Leiterplatte, best.
1
Linsenschraube DIN 7985-M4x8-4.8-H-galZn
2
Kühlwinkel
1
Gewindef. Schraube/Kopf DIN7985
DIN7500-M4x8-Z-galZn
4
Scheibe DIN125-A4.3-galZn
2
Flachstecker 6.3x0,8 19.68.345
1
Zahnscheibe DIN6797-A4.3-galZn
1
Scheibe DIN125-A4.3-galZn
1
Sechskantmutter DIN934-M4-Ms-galNi
1
Gewindef. Schraube/Kopf DIN965
DIN7500-M3x6-Z-galZn
4
Scharnier
2
Scheibe DIN9021-3.2-galZn
4
Sechskantmutter DIN934-M3-8-galZn
6
Schutzleiter
1
Erdungsleitung
1
Montageblech. kpl.
1
Flachband-Kabelhalter f. 26-Pol. 72.58.451
2
Kabelhalter ACC38-A
1
Leitungshalter, selbstklebend LPR6650
1
Kabel Peripherieanschluß
1
Schraubbolzen 4-40UNC/M3 mit Mutter
2
Scheibe DIN125-A3.2-galZn
2
Blende-Apollo 2
1
Gewindef. Schraube/Kopf DIN7985
DIN7500-M3x6-Z-galZn
8
Kantenschutz
1
Greifring G4
4
Boden. kpl.
1
Fuß 18x16.5x18.4
4
Scheibe DIN125-A4.3-galZn
4
Gewindef. Schraube/Kopf DIN7985
DIN7500-M4x20-Z-galZn
4
Zahnscheibe DIN6797-A4.3-galZn
1
Scheibe DIN125-A4.3-Ms-galNi
2
Sechskantmutter DIN934-M4-Ms-galNi
1
Gewindef. Schraube/Kopf DIN965
DIN7500-M3x6-Z-galZn
2
Netzeingangsmodul PEOSXDS6A
1
Linsenschraube UNC 4-40x3/8"-Z-galZn
2
Deckel, kpl.
1
Gehäuse, kpl.
1
Frontrahmen-Einbaukonsole
1
Schirmung
1
Kabel Tastatur
1
Leiterplatte Tastatur, best.
1
EJOT-PT-Schraube
KB302x10-WN1412-galZn-cB
2
EJOT-PT-Schraube
KA 22x8-WN1413-galZn-cB
2
LCD-Anzeige, kpl.
1
Abdeckung
1
Senkschraube DIN965-M3x5-4.8-H-galZn
2
Abdeckung, mont. ( Nr. 43-47)
Description
Pieces
Screw 7985-M3x6-4.8
5
Mainboard, CPU
1
Screw 7985-M4x8-4.8
2
Heatsink
1
Screw
4
Washer 125-A4.3
2
Ground, connector
1
Washer, Main fuse housing ground
1
Washer 125-A4.3
1
Nut 934-M4
1
Screw, Main fuse housing
4
Hinge, cover
2
Washer, hinge plate fastener
4
Nut 934-M3-8
6
Wire with connectors to ground
1
Wire with connectors to ground
1
Center Mounting Plate
1
Cable Holder self stick, front and mid
2
Cable Holster
1
Cable Holster
1
Cable, Accessory
1
Hex Standoff Nut 4-40UNC/M3
2
Washer 125-A3.2
2
Front Cover
1
Screw
8
Printhead cable shield
1
Snap Ring
4
Baseplate
1
Rubber Foot
4
Washer 125-A4.3
4
Screw
4
Washer, Main fuse housing ground
1
Lock Washer, Main fuse housing ground
2
Nut 934-M4
1
Screw, Main fuse housing
2
Fused Main Connector
1
Screw, Mainboard, parallel port fastener
2
Cover, Right Side (labels and ribbons)
1
Cover, Left side (electronics)
1
PCMCIA Plastic Slot
1
Guide Plate, Memory Card
1
Cable, Front Panel
1
Button Board
1
Screw KB302x10
2
Screw
2
LCD Panel
1
Front Panel cover old
1
Flush Screws 965-M3x5-4.8
2
Front Panel Cover , mount. ( No. 43-47)
Apollo 3
