Centronics-Schnittstelle
Kabel für die Centronics-Schnittstelle sind standardisiert.
In der Regel treten keine Probleme bei der Ansteuerung des
Druckers auf. Sollten doch Schwierigkeiten auftreten,
informieren Sie sich beim Hersteller Ihres Computers über die
Schnittstellenbelegung. Nutzen Sie zur Herstellung eines
geeigneten Kabels den Belegungsplan der Centronics-
Buchse auf der vorhergehenden Seite.
Belegung der Peripherieanschlußbuchse
Zur Ansteuerung verschiedener Optionen besitzt der
Drucker eine 15polige SUB-D-Buchse an der Frontseite.

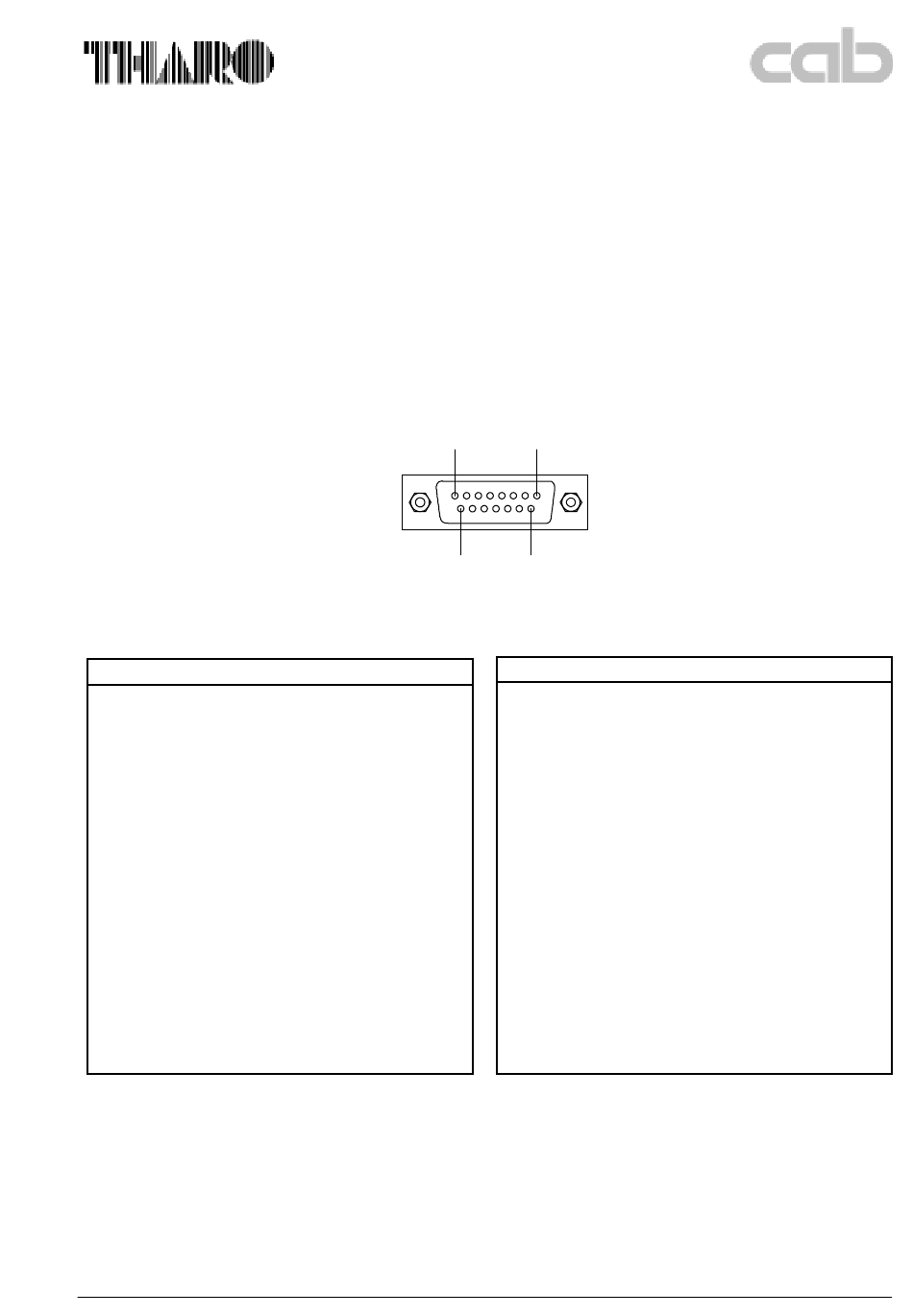

Bild 11
Peripherieanschlußbuchse
Pin
Bezeichnung
1
COD0
2
PAI0
3
PAO0
4
PAO2
5
GND
6
+5V
7
PGND
8
+24V
9
COD1
10
PAI1
11
PAO1
12
PAO3
13
GND
14
PGND
15
+24V
Apollo 3
Funktion
Codierbit 0
Sensorbit 0
Steuerbit 0
Steuerbit 2
Logikmasse
Logikspannung I
< 500 mA
max
Leistungsmasse
Spannung für Leistungsstufe
I
< 1,2 A
max
Codierbit 1
Sensorbit 1
Steuerbit 1
Steuerbit 3
Logikmasse
Leistungsmasse
Spannung für Leistungsstufe
I
< 1,2 A
max
Centronics interface
Centronics interface cables are standardized.
Normally, no problems should be encountered. If problems
occur, contact your PC manufacturer for the interface
specifications. Prepare a suitable cable based on the pin
assignment table shown on the previous page.
Pin assignments for the peripheral port
The printer is equipped with a 15-pin SUB-D port located on
the front, which is available for attachment of several
optional devices.
Pin 8
Pin 1
Pin 15
Pin 9
Figure 11
Peripheral port
Pin
Identification
1
COD0
2
PAI0
3
PAO0
4
PAO2
5
GND
6
+5V
7
PGND
8
+24V
9
COD1
10
PAI1
11
PAO1
12
PAO3
13
GND
14
PGND
15
+24V
Function
code bit 0
sensor bit 0
control bit 0
control bit 2
logic ground
logic voltage I
< 500 mA
max
power ground
voltage for power level
I
< 1.2 A
max
code bit 1
sensor bit 1
control bit 1
control bit 3
logic ground
power ground
voltage for power level
I
< 1.2 A
max
23
