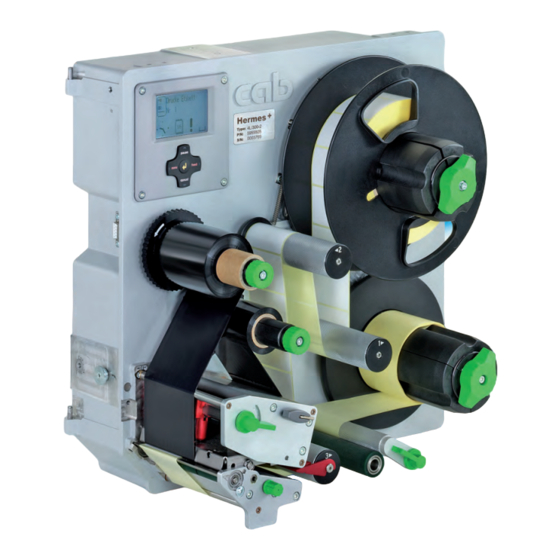

CAB Hermes+ Serviceanleitung

Vorschau ausblenden Andere Handbücher für Hermes+:
Inhaltsverzeichnis

Werbung

Quicklinks

Serviceanleitung
Hermes+
Etikettendrucker
Made in Germany

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CAB Hermes+

Inhaltszusammenfassung für CAB Hermes+

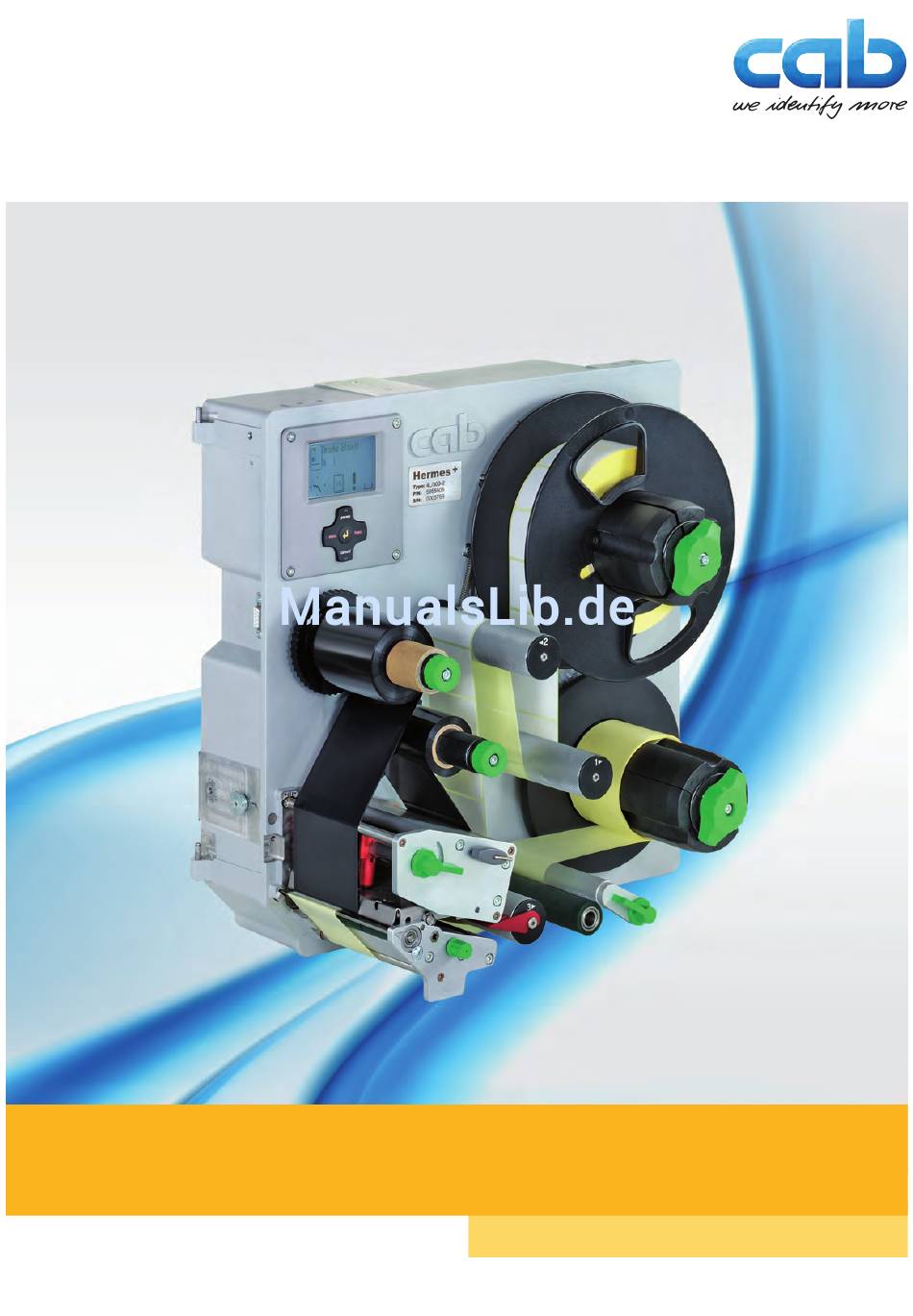

  • Seite 1 Serviceanleitung Hermes+ Etikettendrucker Made in Germany...

  • Seite 2: Serviceanleitung

    Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ......................... 4 Hinweise ..............................4 Sicherheitshinweise ..........................4 Schutzvorrichtungen ..........................5 Umgang mit Elektrizität ..........................5 Verhalten bei Unfällen ..........................5 Umwelt ..............................5 Werkzeuge .............................. 6 Wartung ..............................7 Reinigung durch den Bediener ......................... 7 Reinigung der Etikettenlichtschranke ...................... 7 Baugruppen wechseln ...........................

  • Seite 4: Wichtige Informationen

    Wichtige Informationen Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

  • Seite 5: Schutzvorrichtungen

    Wichtige Informationen Schutzvorrichtungen Warnung! Verletzungsgefahr bei fehlenden oder fehlerhaften Schutzvorrichtungen.  Nach den Wartungsarbeiten sämtliche Schutzvorrichtungen (Abdeckungen, Sicherheitshinweise, Erdungskabel, etc.) anbringen.  Fehlerhafte und unbrauchbar gewordene Teile austauschen. Schutzbrille tragen bei: • Ein- oder Ausschlagen von Stiften oder ähnlichen Teilen mit einem Hammer. •...

  • Seite 6: Werkzeuge

     Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind. Sonderwerkzeug (cab-Eigenfertigung): • Prüfkörper Transferfolienwickler (cab Artikel-Nummer: 5534199) • Abstandslehre 0,1 mm (cab Artikel-Nummer: 5961064) • Lehre zum Einstellen der Bremse (cab-Artikel-Nummer: 5961092) Handelsübliche Werkzeuge: • Torx-Schraubendreher TX 10, TX 20 • Sechskant-Schraubedreher 1,5 mm •...

  • Seite 7: Wartung

    Wartung Reinigung durch den Bediener Die folgenden Reinigungsarbeiten sind in der Bedienungsanleitung beschrieben: • Gerät reinigen • Druckkopf reinigen • Druckwalze reinigen Reinigung der Etikettenlichtschranke Bild 1 Etikettenlichtschranke reinigen Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Abdeckung Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat.

  • Seite 8: Baugruppen Wechseln

    Baugruppen wechseln Druckkopf wechseln 4.1.1 Druckkopf Hermes+ 2, Hermes+ 4 und Hermes+ 4.3 wechseln Ein Druckkopftausch kann ohne Feinjustage am Drucker durchgeführt werden. Ein Wechsel des Druckkopfs ist notwendig bei Verschleiß oder bei einem Wechsel zu einem Druckkopf mit höherer oder niederer Auflösung. Zur besseren Unterscheidung tragen die Druckköpfe ein Etikett mit dem Wert der Auflösung.

  • Seite 9: Druckkopf Hermes+ 6 Wechseln

    Baugruppen wechseln Druckkopf ausbauen 1. Hebel (11) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben. 2. Etiketten und Transferfolie aus dem Drucker nehmen. 3. Kopfwinkel (8) mit einem Finger leicht auf der Druckwalze halten und mit dem Sechskantschlüssel (12) Schraube (7) lösen. 4.

  • Seite 10: 10 4 Baugruppen Wechseln

    Baugruppen wechseln Bild 5 Druckkopfwechsel Hermes+ 6 Druckkopf ausbauen 1. Druckkopf öffnen. 2. Etiketten und Transferfolie entnehmen. 3. Kopfwinkel (7) auf der Druckwalze halten und Schrauben (6) mit dem Sechskantschlüssel (8) lösen. 4. Kopfwinkel (7) nach oben schwenken. 5. Wenn nötig, Druckkopf (1) aus dem Kopfwinkel (7) lösen. 6.

  • Seite 11: Druckwalze Und Zugwalze Wechseln

    Baugruppen wechseln Druckwalze und Zugwalze wechseln Bild 7 Druck- und Zugwalze wechseln Druckwalze wechseln 1. Hebel (4) gegen den Uhrzeigersinn schwenken und Druckkopf anheben. 2. Schraube (6) lösen. 3. Kugellager (5) und Druckwalze (2) aus der Lagerplatine (3) entnehmen. 4. Neue Druckwalze durch Lagerplatine zur Welle (1) führen. Walze durch leichtes Drehen zum Sechskant der Welle (1) ausrichten und bis zum Anschlag schieben.

  • Seite 12: Rutschkupplungen Wechseln

    Baugruppen wechseln Rutschkupplungen wechseln Die interne Aufwickler und der Aufwickler Transferfolie sind mit Rutschkupplungen in den Hauptantrieb eingekoppelt. Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Rutschkupplung gebremst. Der Austausch einer Rutschkupplung ist notwendig, wenn sich diese nicht mehr einstellen lässt  5.1 auf Seite 18.
  • Seite 13 Baugruppen wechseln Bremse am Transferfolienabwickler wechseln 1 Stift 2 Feder 3 Wicklerachse 4 Mitnehmer 5 Hebel 6 Bremse 7 Sicherungsring Bild 10 Bremse am Transferfolienabwickler 1. Drucker vom Netzanschluss trennen. 2. Abdeckung des Druckers demontieren. 3. Sicherungsring (7) entfernen. 4. Bremse (6) von der Wicklerachse (3) ziehen. Darauf achten, dass der Mitnehmer (4) auf der Wicklerachse bleibt. Gegebenenfalls den abgezogenen Mitnehmer wieder auf die Wicklerachse schieben.

  • Seite 14: Bremsschuh Am Etikettenabwickler Wechseln

    Baugruppen wechseln Bremsschuh am Etikettenabwickler wechseln 9/4x Bild 11 Bremse am Etikettenabwickler 1. Rändelknopf (8) im Uhrzeigersinn drehen und Randsteller (10) vom Rollenhalter abziehen. 2. 4 Schrauben (9) lösen und Teller (7) abnehmen. 3. Sicherungsring (6) entfernen. 4. Bremsschuh (5) von Zapfen (3) abziehen, Druckfeder (4) aus Bremsschuh entnehmen. 5.

  • Seite 15: Etikettenlichtschranke Wechseln

    Baugruppen wechseln Etikettenlichtschranke wechseln Hinweis! Eine Verschmutzung der Etikettenlichtschranke kann zur Fehlfunktion führen.  Vor dem Austausch Etikettenlichtschranke auf Verschmutzung prüfen und ggf. reinigen.  3.1 auf Seite 7 Bild 12 Etikettenlichtschranke wechseln Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Abdeckung Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat.

  • Seite 16: Cpu Wechseln

    Baugruppen wechseln CPU wechseln Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Abdeckung Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1. Wenn möglich, Druckerkonfiguration auf einer CompactFlash- Karte speichern  Konfigurationsanleitung. 2. Drucker vom Netzanschluss trennen. 3.

  • Seite 17: Netzteil Wechseln

    Baugruppen wechseln Netzteil wechseln Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Abdeckung Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1. Drucker vom Netzanschluss trennen. 2. Abdeckung demontieren. 3. LP CPU demontieren  4.6 auf Seite 16. 4.

  • Seite 18: Einstellungen

    Einstellungen Wickelmomente messen und einstellen Die interne Aufwickler und der Aufwickler Transferfolie sind mit Rutschkupplungen in den Hauptantrieb eingekoppelt. Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Rutschkupplung gebremst. Die korrekte Einstellung der Drehmomente dieser Rutschkupplungen ist notwendig für: •...
  • Seite 19 Einstellungen Bild 16 Wickelmomente am Transferfolienaufwickler (links) und -abwickler (rechts) messen Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Abdeckung Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1. Drucker vom Netzanschluss trennen. 2.
  • Seite 20 Einstellungen Interner Aufwickler Die Messung des Wickelmoments am internen Aufwickler erfolgt über die Bestimmung der Zugkraft an einer um den Aufwickler gewickelten Schnur. Der physikalische Zusammenhang zwischen Wickelmoment und Zugkraft lautet: F= M / r Zugkraft [N], Wickelmoment [Ncm], Radius des Aufwicklers (38 mm) Die Sollwerte für das Wickelmoment und die daraus resultierende Zugkraft am Aufwickler sind: Rutschkupplung am Messung...

  • Seite 21: Wickelmomente Einstellen

    Einstellungen 5.1.2 Wickelmomente einstellen Das Wickelmoment eines Wicklers können Sie am Rändelring der entsprechenden Rutschkupplung ändern. Die Nummern auf dem Rändelring stehen für die Größe des Wickelmoments: • 1: Kleinstes Wickelmoment • 7: Größtes Wickelmoment Der aktuelle Einstellwert wird durch die Nummer angezeigt, die sich an den Positionen der beiden Arretierlaschen befindet.

  • Seite 22: Bremse Am Etikettenabwickler Einstellen

    Einstellungen Bremse am Etikettenabwickler einstellen Über die Bewegung des Pendelarms (2) wird die Bremse (9) am Etikettenabwickler zu- und abgeschaltet. Die korrekte Einstellung des Schaltpunktes garantiert einen exakten Etikettentransport und damit eine hohe Positionier- genauigkeit im Spendebetrieb. Bild 19 Schaltpunkt der Bremse prüfen 1.

  • Seite 23: Etikettenlauf Einstellen

    Einstellungen Etikettenlauf einstellen Über einen Exzenter an der 3. Umlenkrolle (5) kann der Anstellwinkel der Umlenkrolle und somit der Lauf des Etiket- tenmaterials (2) verändert werden. Das Etikettenmaterial (2) muss so geführt werden, dass das Trägermaterial an der Papierlaufkante (1) des Gehäuses anliegt. Bild 21 Material an Papierlaufkante Bild 22...

  • Seite 24: Druckmechanik Einstellen

    Einstellungen Druckmechanik einstellen Eine grundlegende Justage der Druckmechanik, die über die formatbezogenen Einstellungen hinausgeht, ist nur dann erforderlich, wenn die Druckkopf-Baugruppe demontiert oder Teile in diesem Bereich ausgetauscht wurden. Ausgenommen ist der Austausch des Druckkopfes, nach dem eine Neujustage in der Regel nicht notwendig ist. Folgende Mängel in der Druckqualität können auf eine Dejustierung der Druckmechanik hinweisen: •...

  • Seite 25: Druckkopfposition Einstellen

    Einstellungen 5.4.2 Druckkopfposition einstellen Für ein optimales Druckbild sind folgende Einstellungen des Druckkopfs notwendig : • Heizzeile zum höchsten Punkt der Druckwalze ausrichten. In dieser Stellung ist die Druckbildschwärzung am intensivsten. • Parallelität waagerechter Linien zur Etikettenkante einstellen. Achtung! Beschädigung der Druckkopf-Baugruppe. Der Versuch einer Druckkopf-Justage bei fest gezogenen Befestigungsschrauben (3) kann zu Defekten an der Druckkopf-Baugruppe führen.

  • Seite 26: Kopfandruck Einstellen

    Einstellungen Kopfandruck einstellen 5.4.3 Der Kopfandruck kann mit den Schrauben (1a) bzw. (1b) an der Innen- bzw. Außenseite des Druckkopfes verändert werden. Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbild- schwärzung und zu einer Verschiebung des Folienlaufs in die entsprechende Richtung. Bild 26 Kopfandruck einstellen 1.

  • Seite 27: Transferfolienlauf Einstellen

    Abschließende Prüfung  In der Druckerkonfiguration die Heizenergie auf 0 zurückstellen  Konfigurationsanleitung.  Einstellung mit Hilfe der Testfunktion Testgitter ( Konfigurationsanleitung) oder einem ähnlichen Druck- muster nochmals überprüfen. Mit cab-Standardmaterial muss der Testausdruck konturenscharfe Linien und Schwarzflächen ohne Fehlstellen zeigen.

  • Seite 28: Riemenspannung Einstellen

    Einstellungen Riemenspannung einstellen 5.5.1 Riemenspannung am Schrittmotor für den Hauptantrieb einstellen Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Abdeckung Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 28 Riemenspannung am Schrittmotor für den Hauptantrieb einstellen 1.

  • Seite 29: Riemenspannung Zum Antrieb Der Aufwickler Und Der Zugwalze Einstellen

    Einstellungen 5.5.2 Riemenspannung zum Antrieb der Aufwickler und der Zugwalze einstellen Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Abdeckung Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 29 Riemenspannung zum Antrieb der Aufwickler und der Zugwalze einstellen 1.

  • Seite 30: Magnetkupplung Einstellen

    Einstellungen Magnetkupplung einstellen Wenn die Normwerte des Wickelmoments am Transferfolienabwickler nicht eingestellt werden können und deutlich zu hoch sind, kann die Ursache in einer dejustierten Magnetkupplung liegen. Der Abstand zwischen Gehäuse der Magnetkupplung (2) und Ankerteil (3) muss 0.1 mm betragen Gefahr! Lebensgefahr durch Stromschlag! ...

  • Seite 31: Sparmechanik Einstellen

    Einstellungen Sparmechanik einstellen Die Sparautomatik bewirkt einen deutlich geringeren Verbrauch an Transferfolie, da im Sparmodus der Transport der Transferfolie u.a. durch Anheben der Druckkopfbaugruppe unterbrochen wird. Dies wird über einen Exzenter bewirkt, dessen Bewegung über einen Durchlichtsensor gesteuert wird. Eine Fehleinstellung liegt vor, wenn bei eingeschalteten Sparmodus die Transferfolie immer mit dem Etikettenmaterial transportiert wird oder im gesamten Druckbetrieb keine Transferfolie transportiert wird.

  • Seite 32: Fehlersuche Und Fehlerbehebung

    Fehlersuche und Fehlerbehebung Ausfall von Gerätefunktionen Funktionsfehler Mögliche Behebung Kein Materialtransport Elektrische Verbindungen zwischen LP CPU und Schrittmotor überprüfen Antriebsmechanik überprüfen LP CPU wechseln Schrittmotor wechseln Kein Druckbild bei Steckverbindungen am Druckkopf prüfen Materialtransport Druckkopfkabel auf Beschädigung untersuchen und ggf. austauschen Druckkopf wechseln LP CPU wechseln Prüfen, ob LED1 (grün) auf der LP CPU leuchtet ...

  • Seite 33: Hardwarefehler

    Fehlersuche und Fehlerbehebung Hardwarefehler Fehlermeldung Ursache Behebung A/D-Wandler def. Fehler auf CPU CPU wechseln FPGA defekt Fehler auf CPU CPU wechseln Setup ungültig Fehler auf CPU CPU wechseln Spannungsfehler Spannung der Batterie auf der CPU wechseln CPU zu niedrig Motorspannung zu niedrig Motorspannung an Messpunkt V prüfen ...

  • Seite 34: Blockschaltbild

    Blockschaltbild Bild 34 Blockschaltbild Hermes+...

  • Seite 35: Belegungsplan Cpu

    Belegungsplan CPU Bild 35 Belegungsplan LP CPU - Bestückungsseite...
  • Seite 36 Belegungsplan CPU Bild 36 Belegungsplan LP CPU - Lötseite...

  • Seite 37: Stichwortverzeichnis

    Stichwortverzeichnis Abwickler ........13, 19 Reinigung ...........7 Anstellwinkel Riemenspannung einstellen .....28 Materiallauf .........23 Rutschkupplung Aufwickler ......12, 19, 20 Einstellung ........21 Wechsel ........12 Blockschaltbild ........34 Sicherheitshinweise ......4 Bremse .........12, 13, 14 Sparmechanik einstellen ....31 Bremse Etikettenabwickler Einstellung ........22 Wechsel ........14 Transferfolie ......24, 27, 31 Drehmoment ........18 Umlenkrolle........23 Druckbild...........24...
