CAB Apollo 3 Serviceanleitung Seite 68

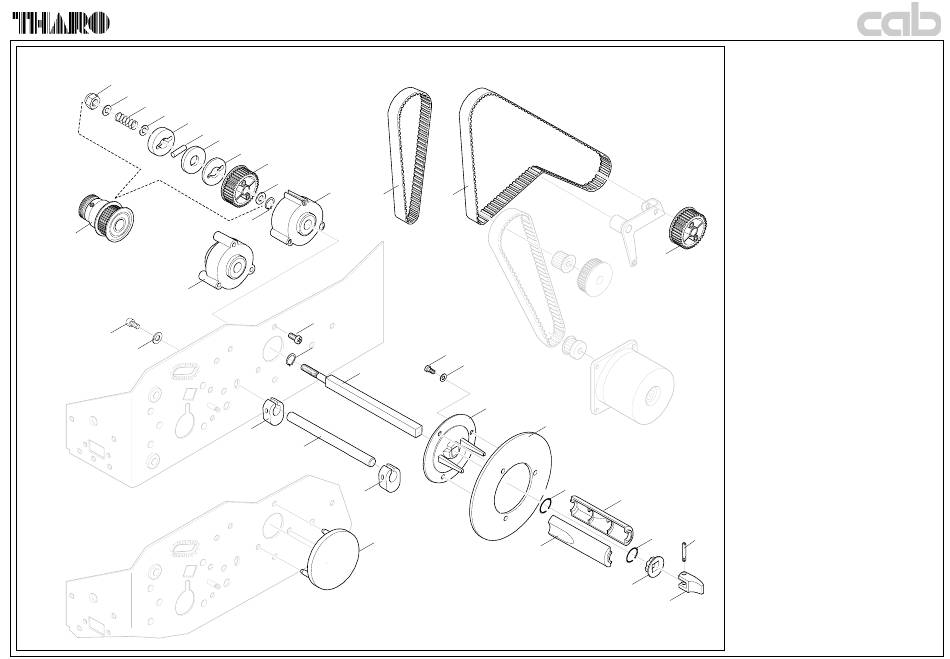

Anlage A
1
2
3
2
4
5
6
30
11 4)
25
26
7
8
9
11 5)
29
10
12/3x
10
13
14
15
14
27
28
16/3x
17/3x
18
19
20
21
21
Nr. Artikel-Nr. Benennung
1 590 2526 Sechskantmutter DIN982-M8-8-galZn
2 590 3038 Paßscheibe DIN988-8x14x0,2
3 590 5049 Druckfeder D-218
4 553 0387 Mitnehmerscheibe
5 590 4027 Zylinderstift DIN6325-3m6x14
6 553 0388 Reibbelag
7 553 0415 Reibscheibe
8 553 0411 Riemenrad 42-10
9 590 3006 Paßscheibe DIN988-10x16x0,1
10 590 3527 Sicherungsring DIN471-10
11 553 0517 Lager Trägerband, kpl.
11 553 0578 Lager Trägerband, kpl.
12 590 2059 EJOT-PT-Schraube
KB 40x10-WN1413-galZn
12 590 2133 Senkschraube DIN965-M4x10-4.8-H-galZn
13 553 6404 Vierkantwelle
14 553 4152 Stellring
15 553 0373 Achse
16 590 2144 Zylinderschraube DIN7984-M3x5-galZn
17 590 3004 Scheibe DIN125-A3.2-galZn
18 552 1564 Spannkonus 2
19 553 0552 Teller, kpl.
20 552 1552 Sprengring
21 552 1561 Schale
22 552 1560 Spannkonus
23 553 0428 Stiftschraube
24 552 1559 Spannhebel
25 590 2159 Zylinderschraube
DIN912-M5x12-8.8-H-galZn
26 590 3037 Scheibe DIN9021-5.3-St-galZn
27 553 4660 Abdeckung - Aufwickler, intern
28 590 5354 Zahnriemen 265MXL 037
29 590 5322 Zahnriemen 130MXL 037
8
30 553 6424 6-Scheiben-Rutschkupplung, kpl.
1) Nur Apollo 3 mit internem Aufwickler.
2) Nur Apollo 3 ohne internen Aufwickler.
4) Dafür entfallen Pos. 16-24.
5) Teil der Einzelscheibenkupplung (Ersatz durch Pos. 40)
6) gültig bis Serien-Nr. 430
7) gültig ab Serien-Nr. 431
No. Part Number Description
1 590 2526 Nut, Hub assy. Tensioner
2 590 3038 Washer DIN988-8x14x0.2
3 590 5049 Spring D-218
4 553 0387 Washer, Keyed, thick
5 590 4027 Pin 6325-3m6x14
6 553 0388 Washer, Friction disc (rubber, take-up hub)
7 553 0415 Washer, Keyed, Thin
8 553 0411 Gear 42-10
9 590 3006 Washer 988-10x16x0.1
10 590 3527 E Ring 471-10
11 553 0517 Bearing w/mounting collar, rewinder
11 553 0578 Bearing Mount, Rewind
12 590 2059 Screw KB 40x10-WN1413-galZn
12 590 2133 Flush Screw 965-M4x10-4.8
13 553 6404 Shaft, Rewind (threaded for < SN 0000317)
14 553 4152 Guide, Media (adjustable)
15 553 0373 Media Guide Shaft
16 590 2144 Screw 7984-M3x5
17 590 3004 Washer 125-A3.2
18 552 1564 Rewinder Wall Plate
19 553 0552 Rewinder Wall Spacer
20 552 1552 Spring Clip
21 552 1561 Rewind Spindle External Shell
22 552 1560 Rewinder End Cap
23 553 0428 Pin
24 552 1559 Rewinder Lock Lever
25 590 2159 Screw, DIN912-M5x12-8.8-H-galZn
26 590 3037 Washer, Guide bar, media
27 553 4660 Cap, Rewind Hole
28 590 5354 Belt 265MXL 037
29 590 5322 Belt 130MXL 037
30 553 6424 Poly-Clutch, rewinder
1) Only Apollo 3 with Internal Rewind.
20
23
2) Only Apollo 3 without Internal Rewind.
4) Replaces Parts 16-24.
5) Parts replaced with 40
6) Up to serial number 430
7) Serial number 431 and above
22
24
Index 0 20.07.1997
Stück
1 1)5)
2 1)5)
1 1)5)
1 1)5)
1 1)5)
1 1)5)
1 1)5)
1 1)5)
1 1)5)
2 1)
1 1)7)
1 1)6)
3 1)6)
3 1)7)
1 1)
2
1
3 1)
3 1)
1 1)
1 1)
2 1)
2 1)
1 1)
1 1)
1 1)
1
1
1 2)
1 1)
1 2)
1 4)
Pieces
1 1)5)
2 1)5)
1 1)5)
1 1)5)
1 1)5)
1 1)5)
1 1)5)
1 1)5)
1 1)5)
2 1)
1 1)7)
1 1)6)
3 1)6)
3 1)7)
1 1)
2
1
3 1)
3 1)
1 1)
1 1)
2 1)
2 1)
1 1)
1 1)
1 1)
1
1
1 2)
1 1)
1 2)
1 4)
Apollo 3
A7
