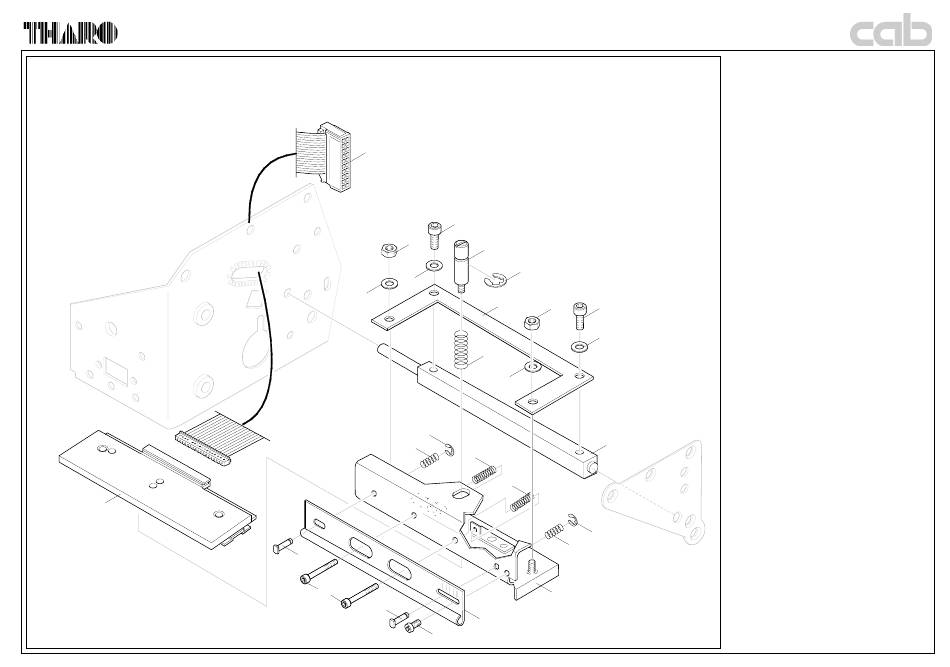

CAB Apollo 3 Serviceanleitung Seite 67

Anlage A
16
1
4
2
3
3
9
10
11
14
15
14
13
18
5
6
2
4
3
7
3
8
11
9
10
12
17
Index 0 20.07.1997
Nr. Artikel-Nr. Benennung Stück
1 553 4128 Druckkopfkabel
2 590 2505 Sechskantmutter DIN934-M3-8-galZn
3 590 3030 Federscheibe DIN137-A3.2
4 590 2005 Zylinderschraube DIN912-M3x8-8.8-galZn
5 590 3505 Sicherungsscheibe DIN6799-5-St-galZn
6 553 4129 Andruckfeder
7 590 5015 Druckfeder D-063O
8 553 4426 Vierkantwelle
9 590 3502 Sicherungsscheibe DIN6799-2.3-St-galZn
10 590 5013 Druckfeder D-075B
11 590 5014 Druckfeder D-144C
12 553 4127 Aufnahmewinkel, kpl.
13 590 2026 Linsenschraube DIN7985-M3x6-4.8-H-galZn
14 553 0349 Druckstück
15 590 2112 Zylinderschraube DIN 7984-M3x25-galZn
16 590 5343 Thermodruckkopf KPT-104-8MPF1-ems
17 553 0330 Umlenkblech - Transfer
18 553 4140 Schraube
No. Part Number Description Pieces
1 553 4128 Cable, printhead
2 590 2505 Nut 934-M3-8
3 590 3030 Washer, Printhead pressure plate
4 590 2005 Screw, Hex (Allen), Printhead pressure plate
5 590 3505 E Ring 6799-5
6 553 4129 Plate, Printhead lock/unlock pressure
7 590 5015 Printhead Thumbscrew Spring
8 553 4426 Shaft, Printhead swing arm
9 590 3502 E Ring 6799-2.3
10 590 5013 Spring, ribbon shield tensioner
11 590 5014 Printhead Alignment Spring D-144C
12 553 4127 Plate
13 590 2026 Screw 7985-M3x6-4.8
14 553 0349 Retainer, ribbon shield
15 590 2112 Printhead Alignment Screw 7984-M3x25
16 590 5343 Printhead 203 DPI
17 553 0330 Shield, Ribbon transfer
18 553 4140 Screw, printhead fastener
Apollo 3
1
2
4
2
1
1
1
1
2
2
2
1
1
2
2
1
1
1
1
2
4
2
1
1
1
1
2
2
2
1
1
2
2
1
1
1
A6
