6.7 Abgleich der Etikettenlichtschranke
Das Abgleichen der Etikettenlichtschranke erfolgt über das
interne Setup.
6.8 Abgleich des Spendesensors
(Option)
1. Gehäuse des Steckers (3) aufschrauben.
2. Spendesensor (4) montieren und Stecker in
Peripherie-Schnittstelle stecken.
3. Drucker einschalten.
4. Spannung am Lötauge (2) messen und bei Bedarf mit
Regler R1 (1) einstellen:
Etikett unter der Sensor (4):
Sensor frei:
5. Gehäuse (3) montieren.

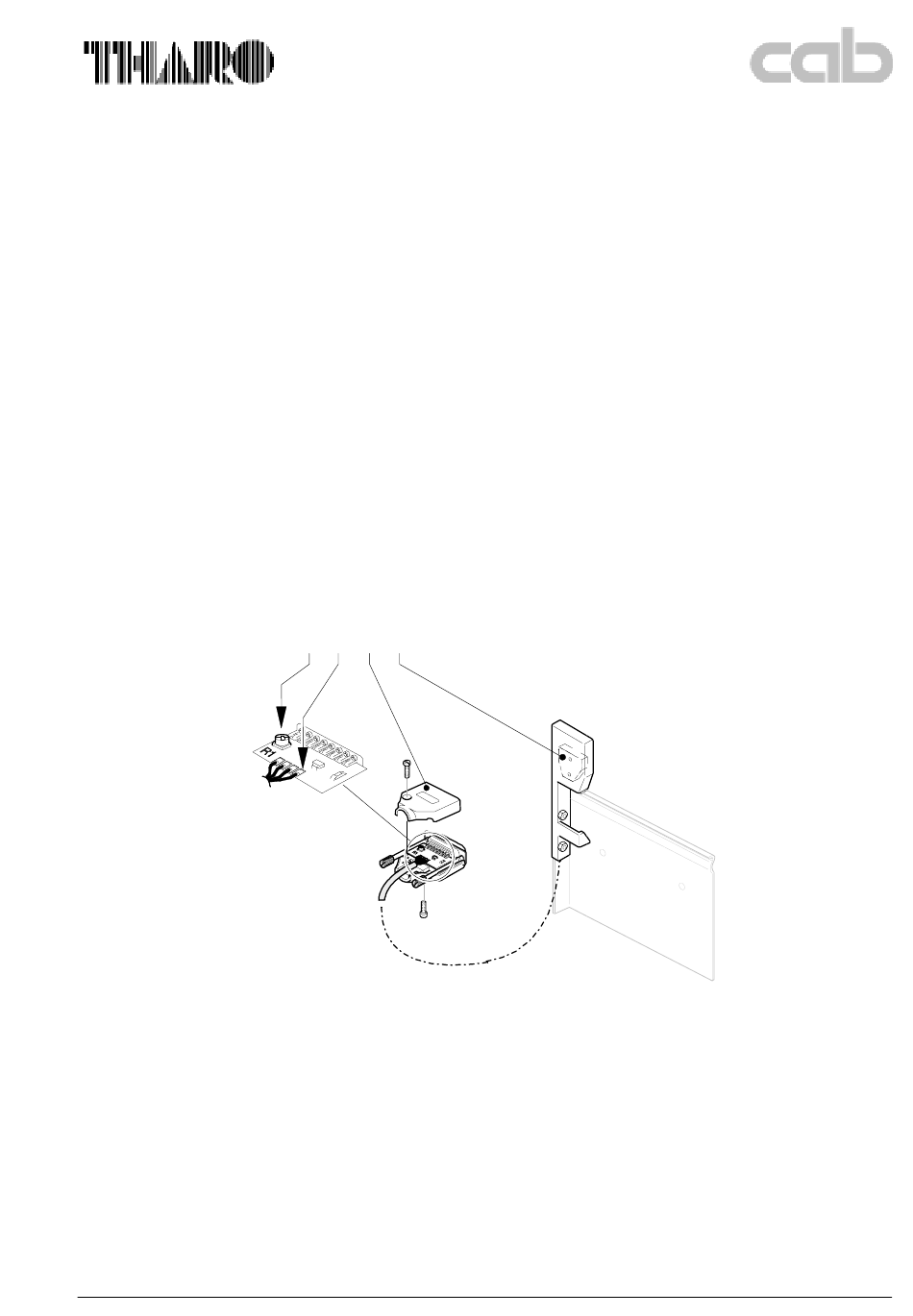

Bild 31
1 Regler R1
2 Meßpunkt am rechten Lötauge
3 Steckergehäuse
4 Spendesensor
Apollo 3
U < 1,6V
U > 3,5V
1
2
4
3
6.7 Adjusting the label edge sensor
The label edge sensor is adjusted with the internal setup.
6.8 Adjusting the Present Sensor
(accessory)
1. Remove screws from the cover of the connector (3)
(2 screws).
2. Mount present sensor (4) and connect plug (3) to the
peripheral port.
3. Turn on the printer.
4. Measure voltage at the terminal point (2) and adjust
using the potentiometer R1(1) if necessary.
Label under sensor (4):
Sensor free:
5. Reassemble connector cover (3).
Figure 31 1 Potentiometer R1
2 Measurement taken from this point
3 Connector cover
4 Present sensor
U < 1.6V
U > 3.5V
