5.4 Wechsel der Druckwalze und der
Umlenkrolle
Netzstecker ziehen!
Wechsel Druckwalze:
1. Deckel öffnen, Druckkopf hochklappen, Etiketten und
Transferband aus dem Drucker entfernen.
2. Gehäuse abschrauben.
3. Rändelknopf (13, Bild 17) drehen, bis die Etikettenlicht-
schranke vom Gewinde der Spindel (7) gelöst ist.
4. Etikettenlichtschranke herausnehmen und ablegen.
5. Hebel zur Verriegelung der Optionen (11, Bild 17) öffnen
und Abreißblech (10, Bild 17) abnehmen.
6. Feder (8) des Riemenspanners am Bolzen aushängen
und Riemen (1) abnehmen.

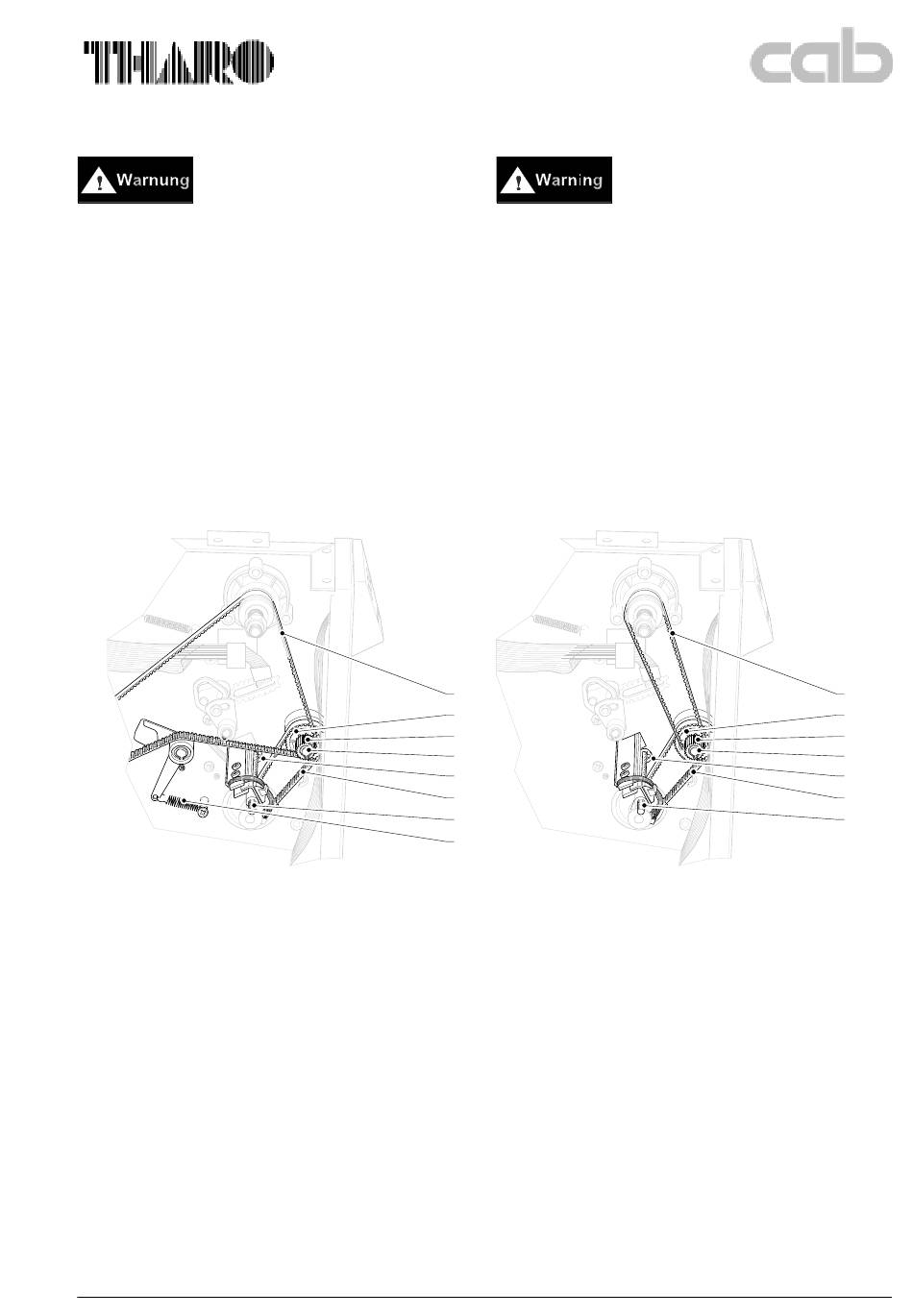

Bild 16
Apollo 3 mit internem Aufwickler
Apoll 3 with internal rewinder
1 Zahnriemen, groß
2 Riemenrad, groß
3 Riemenrad, klein
4 Sicherungsring auf Achse Druckwalze
5 Sicherungsscheibe auf Spindel
6 Zahnriemen, klein
7 Spindel der Etikettenlichtschranke
8 Feder des Riemenspanners
Apollo 3
5.4 Replacing the drive roller and
rewind assist roller
Replacing drive roller:
1. Open cover, open the printhead, remove label stock
and transfer ribbon from the printer.
2. Remove side cover.
3. Turn knurled knob (13, fig. 17) until the label sensor
can be removed.
4. Remove the label sensor.
5. Remove the lever for locking/releasing accessories
(11, fig.17) and remove tear plate (10, fig.17).
6. Unhinge spring (8) of the belt tensioner at the bolt and
remove belt (1).
1
2
3
4
5
6
7
8
Figure 16
Apollo 3 ohne internen Aufwickler
Apollo 3 without internal rewinder
1 Toothed belt, large
2 Pulley, large
3 Pulley, small
4 Snap ring on axis print roller
5 E Ring on spindle
6 Toothed belt, small
7 Label sensor spindle
8 Spring of the belt tensioner
Unplug power cord!
1
1
2
2
3
3
4
4
5
5
6
6
7
7
37
