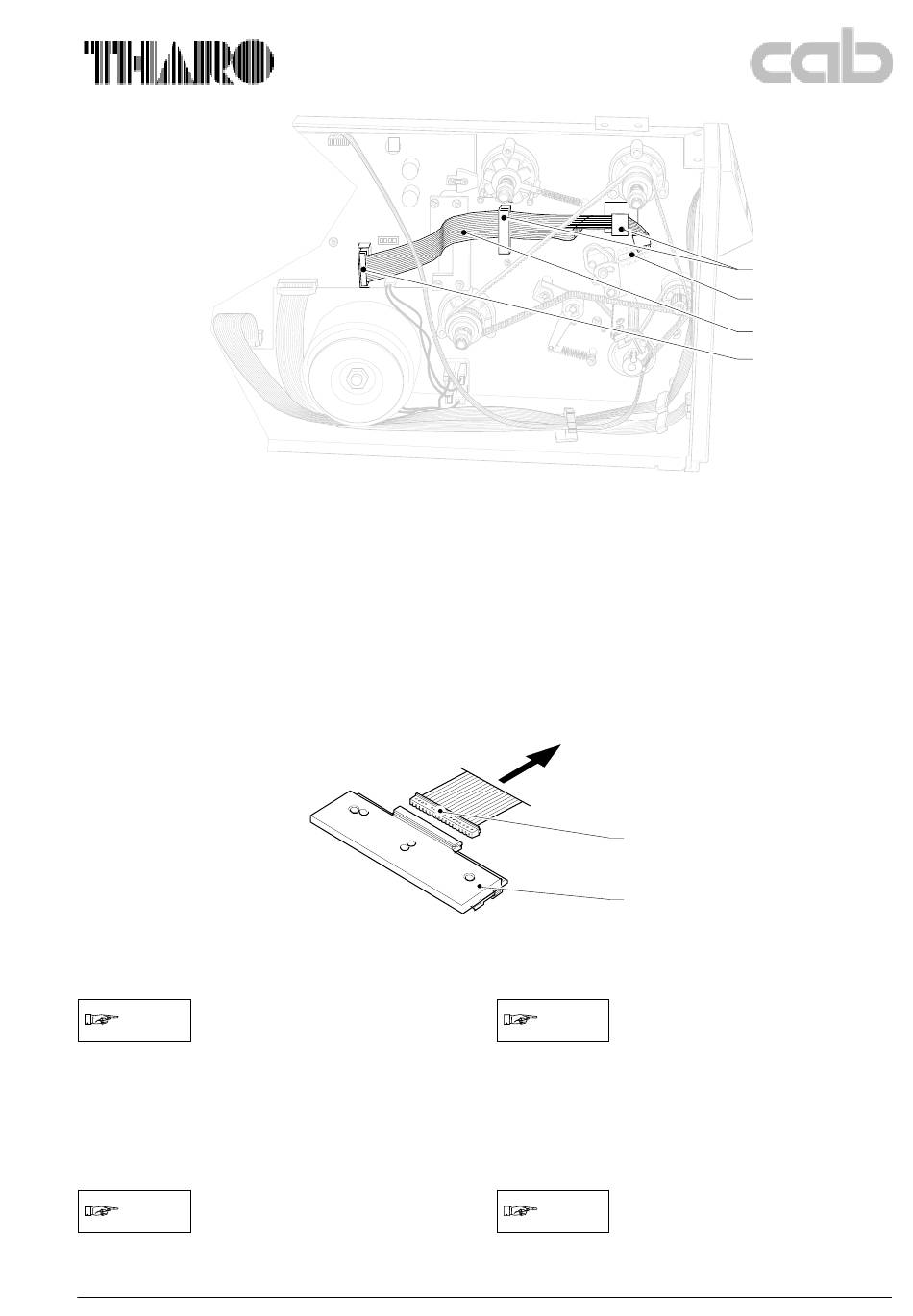

Bild 13
3 Kabelhalter
4 Öffnung im Montageblech
5 Druckkopfkabel
6 Stecker des Druckkopfkabels
10. Druckkopf austauschen, Steckverbinder (7) am
Druckkopf anstecken und Stecker des Druckkopf-
kabels (6) auf die Leiterplatte aufstecken.
Bei Erneuerung des Druckkopfkabels ist der Stecker (7)
vorsichtig durch die Öffnung (4) in der Montagewand
zu schieben.
Bild 14
7 Steckverbinder
8 Druckkopf
Achten Sie darauf, daß die
Hinweis
Oberfläche des Druckkopfes
nicht zerkratzt wird.
11. Druckkopf vorsichtig in die Positionierstifte an der
Druckkopfhalterung einsetzen. Dabei auf eine gute
Anlage des Druckkopfes an die Halterung über die
gesamte Fläche achten.
Positionierungsstifte müssen
Hinweis
beidseitig einrasten!
Apollo 3
Figure 13
3 Cable holder
4 Opening in assembly plate
5 Printhead cable
6 Plug of the printhead cable
10. Replace printhead, connect plug connector (7) to the
printhead and connect plug of the printhead cable (6)
to the PCB. If the printhead cable is replaced, push the
plug (7) carefully through the opening (4) in the
assembly plate.
7
8
Figure 14
7 Plug connector
8 Printhead
Handle new printhead carefully
Notice
to avoid scratching.
11. Carefully slide printhead onto the dowel pins of the
printhead mount bracket. Note that the printhead fits
tightly in the bracket across the entire bracket.
Positioning pins must snap in on
Notice
both sides!
3
3
4
4
5
5
6
6
35
