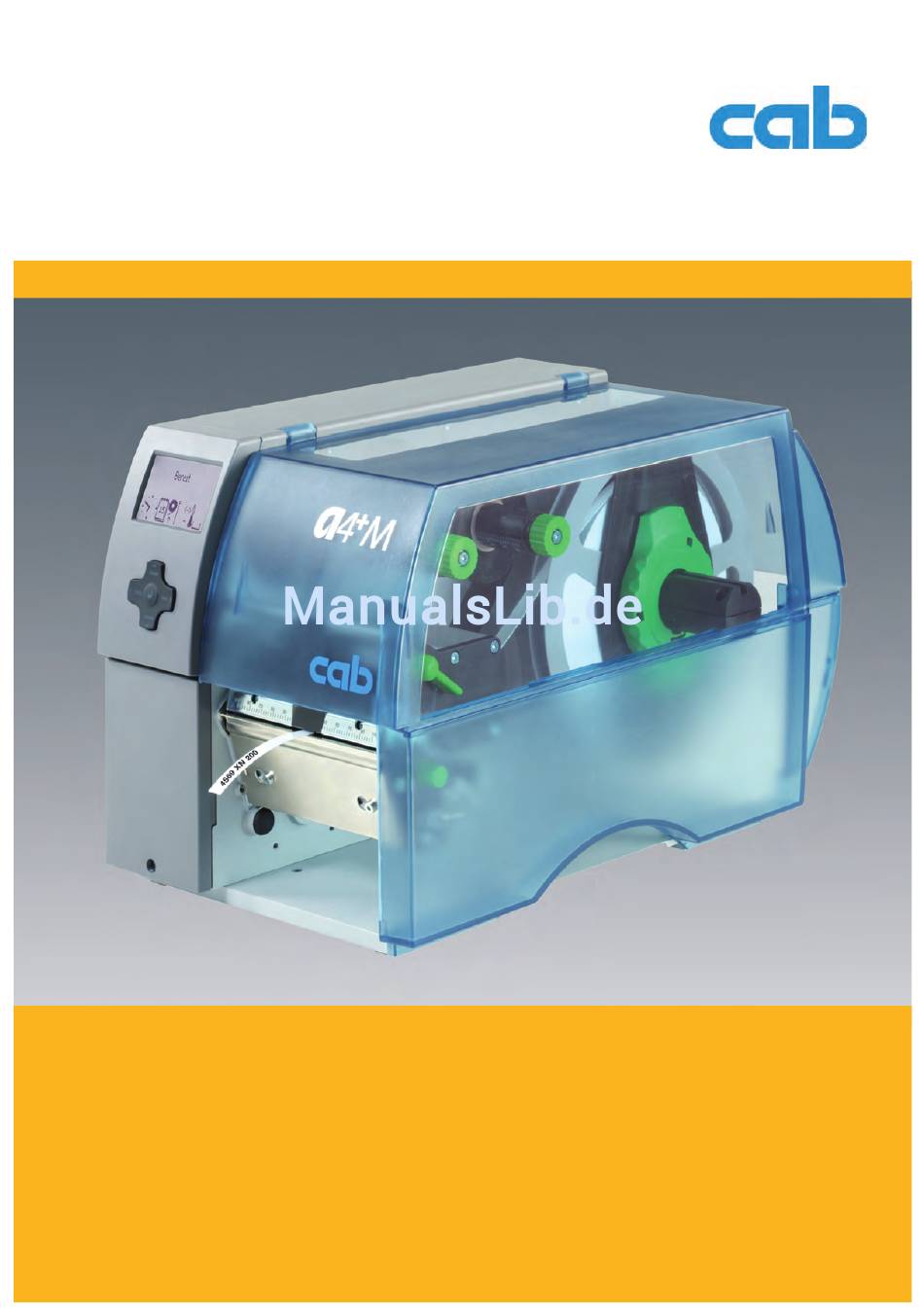

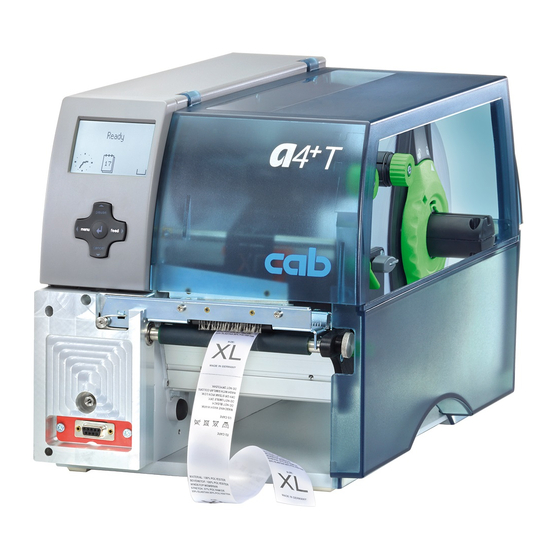

- Seite 1 Bedienungsanleitung Etikettendrucker A4 + M / A4 + T...
- Seite 2 Ausgabe: 03/2013 - Art.-Nr. 9008763 Urheberrecht Diese Dokumentation sowie Übersetzungen hiervon sind Eigentum der cab Produkttechnik GmbH & Co KG. Das Reproduzieren, Verarbeiten, Vervielfältigen oder Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Umwelt ..............................5 Installation .............................. 6 Geräteübersicht ............................6 Gerät auspacken und aufstellen ......................8 Gerät anschließen ............................ 8 2.3.1 An Stromnetz anschließen ......................... 8 2.3.2 An Computer oder Computernetzwerk anschließen................ -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. -
Seite 5: Umwelt
Einleitung • Wird das Gerät bei geöffnetem Deckel betrieben, darauf achten, dass Kleidung, Haare, Schmuckstücke oder Ähnliches von Personen nicht mit den offenliegenden, rotierenden Teilen in Berührung kommen. • Das Gerät oder Teile davon können während des Drucks heiß werden. Während des Betriebes nicht berühren und vor Materialwechsel oder Ausbauen abkühlen lassen. -
Seite 6: Installation
2 Randsteller 3 Rollenhalter 4 Transferfolienabwickler 5 Transferfolienaufwickler 6 Druckmechanik 7 Navigatorpad 8 Display Bild 1 Übersicht A4+M 9 Umlenkung für Transferfolie 10 Kopfwinkel mit Druckkopf 11 Führungen 12 Sechskantschlüssel 13 Hebel zur Druckkopfverriegelung 14 Druckwalze 15 Umlenkrolle 16 Etikettenlichtschranke 17 Knopf zur Einstellung der Führungen... - Seite 7 Installation 9 Umlenkung für Transferfolie 10 Kopfwinkel mit Druckkopf 11 Führungen 12 Sechskantschlüssel 13 Hebel zur Druckkopfverriegelung 14 Druckwalze 15 Umlenkrolle 16 Etikettenlichtschranke 17 Knopf zur Einstellung der Führungen 19 Rastbolzen 20 Andrucksystem 21 Zugwalze Bild 3 Druckmechanik A4+T 22 Netzschalter 23 Netzanschlussbuchse 24 Steckplatz für PC-Card Type II 25 Steckplatz für CompactFlash-Speicherkarte...
-
Seite 8: Gerät Auspacken Und Aufstellen
Installation Gerät auspacken und aufstellen Etikettendrucker an den Halteschlaufen aus dem Karton heben. Etikettendrucker auf Transportschäden prüfen. Drucker auf ebener Unterlage aufstellen. Transportsicherungen aus Schaumstoff im Druckkopfbereich entfernen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Etikettendrucker •... -
Seite 9: Bedienfeld
Bedienfeld Aufbau des Bedienfeldes Mit dem Bedienfeld kann der Anwender den Betrieb des Druckers steuern, zum Beispiel: • Druckaufträge unterbrechen, fortsetzen oder abbrechen, • Druckparameter einstellen, z. B. Heizenergie des Druckkopfs, Druckgeschwindigkeit, Konfiguration der Schnitt- stellen, Sprache und Uhrzeit ( Konfigurationsanleitung), •... -
Seite 10: Druckerzustände
Bedienfeld Druckerzustände Zustand Display Beschreibung Bereit Bereit Der Drucker befindet sich im Bereitschaftszustand und kann Daten empfangen. und konfigurierte Symbolan- zeigen, wie Uhrzeit und Datum Drucke Etikett Drucke Etikett Der Drucker arbeitet einen Druckauftrag ab. und Nummer des gedruckten Die Datenübertragung für einen neuen Druck- Etiketts innerhalb des auftrag ist möglich. -
Seite 11: Tastenfunktionen
Bedienfeld Tastenfunktionen Die Tastenfunktionen sind vom aktuellen Druckerzustand abhängig: - Aktive Funktionen: Beschriftungen und Symbole auf den Tasten des Navigatorpads leuchten. - Im Druckbetrieb leuchten aktive Funktionen weiß (z. B. menu oder feed). - Im Offline-Menü leuchten aktive Funktionen orange (Pfeile, Taste 8 ). Taste Display Zustand... -
Seite 12: Material Einlegen
5. Randsteller (4) auf Rollenhalter (3) aufsetzen und so weit schieben, bis beide Randsteller (1, 4) an der Material- rolle (2) anliegen und beim Schieben ein deutlicher Widerstand spürbar wird. 6. Stellring (5) im Uhrzeigersinn drehen, so dass der Pfeil (6) auf das Symbol zeigt, und Randsteller (4) dadurch auf dem Rollenhalter klemmen. A4+M A4+T Bild 8 Materiallauf... -
Seite 13: Material In Druckkopf Einlegen
4. Material unter der Umlenkrolle (7) hindurch zwischen die Führungen (8) schieben. 5. Streifen so weit durch die Etikettenlichtschranke (9) führen, dass er die Druckeinheit bei A4+M zwischen Druckkopf (16) und Druckwalze (18) bzw. bei A4+T zwischen Andrucksystem (15) und Zugwalze (19) (6 / Bild 1) verlässt. -
Seite 14: Leporello-Etiketten Einlegen
Material einlegen Leporello-Etiketten einlegen Bild 10 Leporello-Etiketten einlegen 1. Etikettenstapel (5) hinter dem Drucker platzieren. 2. Stellring (4) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol zeigt, und Randsteller (3) dadurch lösen. Randsteller auf dem Rollenhalter (7) belassen. 3. -
Seite 15: Transferfolie Einlegen
Material einlegen Transferfolie einlegen Hinweis! Beim direkten Thermodruck keine Transferfolie einlegen, und ggf. schon eingelegte Transferfolie entfernen. Bild 11 Transferfolie einlegen Bild 12 Transferfolienlauf 1. Vor dem Einlegen der Transferfolie Druckkopf reinigen ( 6.3 auf Seite 19). 2. Hebel (6) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben. 3. -
Seite 16: Transferfolienlauf Einstellen
Material einlegen Transferfolienlauf einstellen Faltenbildung im Transferfolienlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung kann die Transferfolienumlenkung justiert werden. Hinweis! Die Justage lässt sich am besten während des Druckbetriebs ausführen. Bild 13 Transferfolienlauf einstellen 1. Bestehende Einstellung an der Skala (1) ablesen und ggf. notieren. 2. -
Seite 17: Druckbetrieb
Druckbetrieb Hinweis zum Schutz des Druckkopfes Achtung! Beschädigung der Druckköpfe durch unsachgemäße Behandlung! Heizelemente des Druckkopfs nicht mit Fingern oder scharfen Gegenständen berühren. Darauf achten, dass sich keine Verunreinigungen auf dem Material befinden. Auf glatte Materialoberflächen achten. Raue Materialien wirken wie Schmirgel und reduzieren die Lebensdauer der Druckköpfe. -
Seite 18: Vermeidung Von Materialverlusten (Nur A4+T)
Druckbetrieb Vermeidung von Materialverlusten (nur A4+T) Achtung! Materialverlust! Im A4+T ist ein Rücktransport des Materials von der Schneidekante zum Druckkopf aus Gründen der sicheren Materialführung nicht erlaubt. Dies führt bei jeder Unterbrechung des kontinuierlichen Druckbetriebs zu folgendem Verhalten : • Der aktuelle Abschnitt wird fertig bedruckt, durch das Messer geschoben und abgeschnitten. -
Seite 19: Reinigung
Reinigung Reinigungshinweise Gefahr! Lebensgefahr durch Stromschlag! Vor allen Wartungsarbeiten Drucker vom Stromnetz trennen. Der Etikettendrucker erfordert nur sehr wenig Pflegeaufwand. Wichtig ist die regelmäßige Säuberung des Thermodruckkopfes. Dies garantiert ein gleichbleibend gutes Druckbild und trägt maßgeblich dazu bei, einen vorzeitigen Verschleiß des Druckkopfes zu verhindern. Sonst beschränkt sich die Wartung auf eine monatliche Reinigung des Gerätes. -
Seite 20: Fehlerbehebung
Fehlerbehebung Fehlerarten Tritt ein Fehler auf, zeigt das Diagnosesystem diesen auf dem Bildschirm an. Der Drucker wird je nach Fehlerart in einen der 3 möglichen Fehlerzustände versetzt. Zustand Display Taste Bemerkung Behebbarer Fehler pause blinkt 3.4 auf Seite 11 cancel leuchtet Nicht behebbarer Fehler cancel blinkt... -
Seite 21: Fehlermeldungen Und Fehlerbehebung
Fehlerbehebung Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung A/D-Wandler def. Hardwarefehler Drucker aus- und einschalten. Bei erneutem Auftreten Service benachrichtigen. Barcode zu groß Barcode zu groß für den zugewie- Barcode verkleinern oder verschieben. senen Bereich des Etiketts Barcodefehler Ungültiger Barcode-Inhalt, z. B. alpha- Barcode-Inhalt korrigieren. - Seite 22 Fehlerbehebung Fehlermeldung Ursache Behebung Kopf abgeklappt Druckkopf nicht verriegelt Druckkopf verriegeln. Kopf zu heiß Zu starke Erwärmung des Druckkopfs Nach einer Pause läuft der Druckauftrag automa- tisch weiter. Bei wiederholtem Auftreten Heizstufe oder Druckgeschwindigkeit in der Software verringern. Lesefehler Lesefehler beim Zugriff auf Daten auf Speicherkarte prüfen.
-
Seite 23: Etiketten / Endlosmaterial
Etiketten / Endlosmaterial Maße Etiketten / Endlosmaterial Etiketten Endlosmaterial Bild 15 Maße Etiketten / Endlosmaterial Maß Benennung Maße in mm Etikettenbreite 4 - 106 Etikettenhöhe mit Druckkopf 300 dpi 5 - 4000 mit Druckkopf 600 dpi 5 - 1000 Abreißlänge >... -
Seite 24: Gerätemaße
Etiketten / Endlosmaterial Gerätemaße Bild 16 Gerätemaße Maß Benennung Maße in mm Abstand Druckzeile - Schneidkante Messer mit Schneidemesser CU4 18,8 mit Perforationsmesser PCU4 19,5 mit Stapelmesser ST4 35,3 Abstand Druckzeile - Abreißkante 13,5 Druckbreite 105,6 Abstand Durchlicht- und Reflexsensor - Mitte Papierlauf -53 - ±0 d.h. -
Seite 25: Maße Für Reflexmarken
Etiketten / Endlosmaterial Maße für Reflexmarken Etiketten mit Reflexmarken Endlosmaterial mit Reflexmarken Bild 17 Maße für Reflexmarken Maß Benennung Maße in mm Etikettenabstand > 2 Druckzonenabstand > 2 Breite der Reflexmarke > 5 Höhe der Reflexmarke 3 - 10 Abstand Marke - Mitte Papierlauf -53 - ±0 Abstand virtueller Etikettenanfang - tatsächlicher Etikettenanfang 0 bis A /... -
Seite 26: Maße Für Stanzungen
Etiketten / Endlosmaterial Maße für Stanzungen Etiketten mit Stanzungen Endlosmaterial mit Stanzungen für Randstanzung Mindestdicke Trägermaterial 0,06 mm Bild 18 Maße für Stanzungen Maß Benennung Maße in mm Etikettenabstand > 2 Druckzonenabstand > 2 Breite der Stanzung > 5 Höhe der Stanzung 2 - 10 Abstand Stanzung - Mitte Papierlauf -53 - ±0... -
Seite 27: Zulassungen
EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts oder des Verwen- dungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Etikettendrucker Typ: A4+M, A4+T Angewandte EG-Richtlinien und Normen Richtlinie 2006/95/EG betreffend elektrische Betriebsmittel zur • EN 60950-1:2006+A11:2009 Verwendung innerhalb bestimmter Spannungsgrenzen •... -
Seite 28: Stichwortverzeichnis
