6.3 Justage des Druckkopfandruckes
Die Messung der Kopfandruckkraft
muß ohne Druckkopfabstützung
Hinweis
erfolgen!
Die Messung des Druckkopfandrucks erfolgt indirekt.
Dazu wird ein Teflonband (2), Artikel-Nr. 553 0687, zwischen
Druckkopf und Druckwalze gelegt und die Kraft gemessen,
die notwendig ist, um das Band zwischen Druckkopf und
Druckwalze herauszuziehen. Die Messung wird in der Mitte
des Druckkopfes durchgeführt.
Der Sollwert beträgt >10 N.

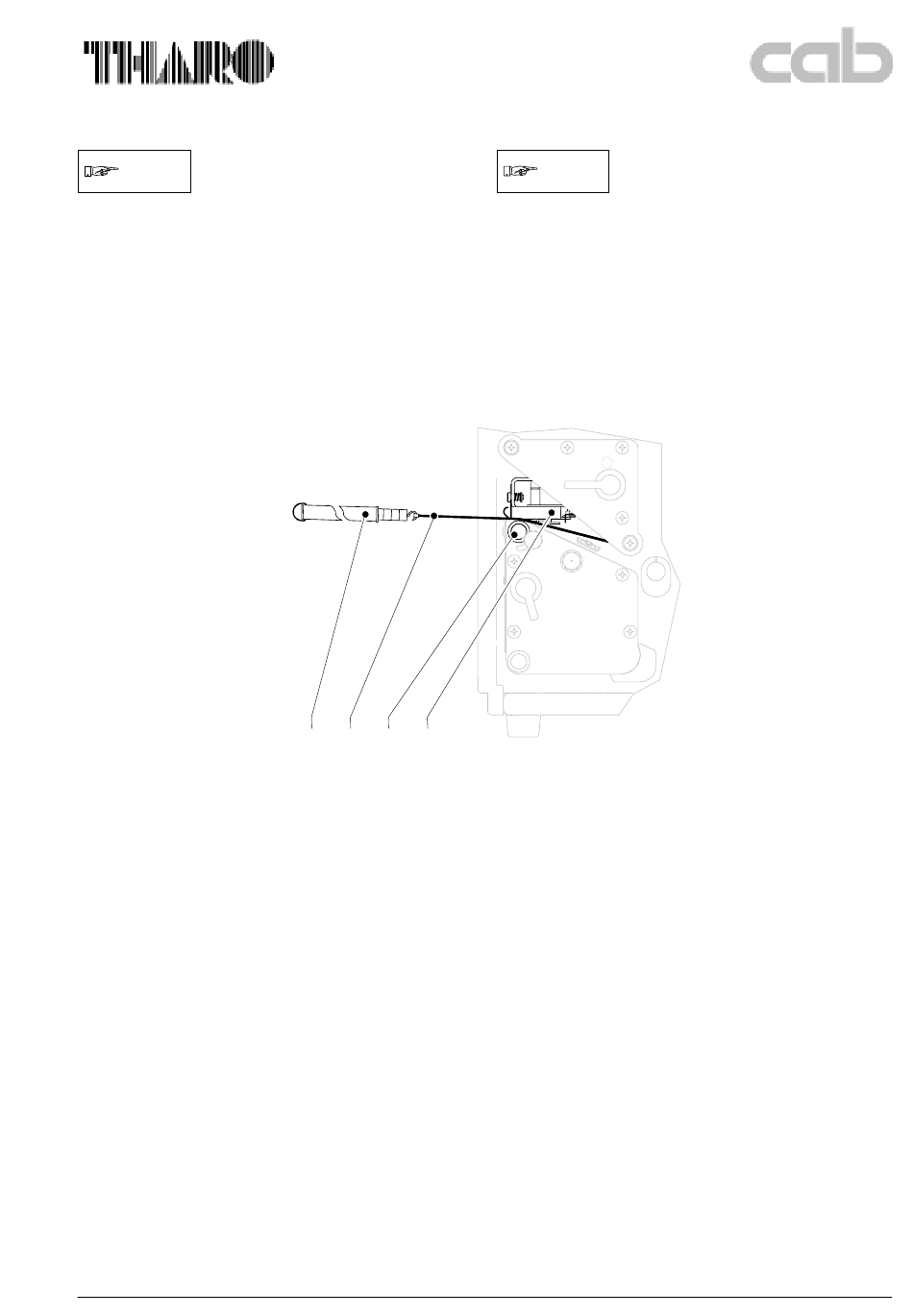

Bild 21
1 Federwaage
2 Teflonband
3 Druckwalze
4 Druckkopfbaugruppe
Apollo 3
1
2
3
4
6.3 Adjusting the printhead pressure
Perform the printhead pressure
measurement without printhead
Notice
support!
The printhead pressure is measured indirectly.
A Teflon ribbon (2), Part No. 553 0687, must be positioned
between the printhead and the drive roller. Measure the
force which is necessary to pull the ribbon out from between
the printhead and the drive roller. The measurements should
be equal at both ends of the printhead.
The nominal value is >10 N.
Figure 21 1 Spring scale
2 Teflon ribbon
3 Drive roller
4 Printhead assembly
45
