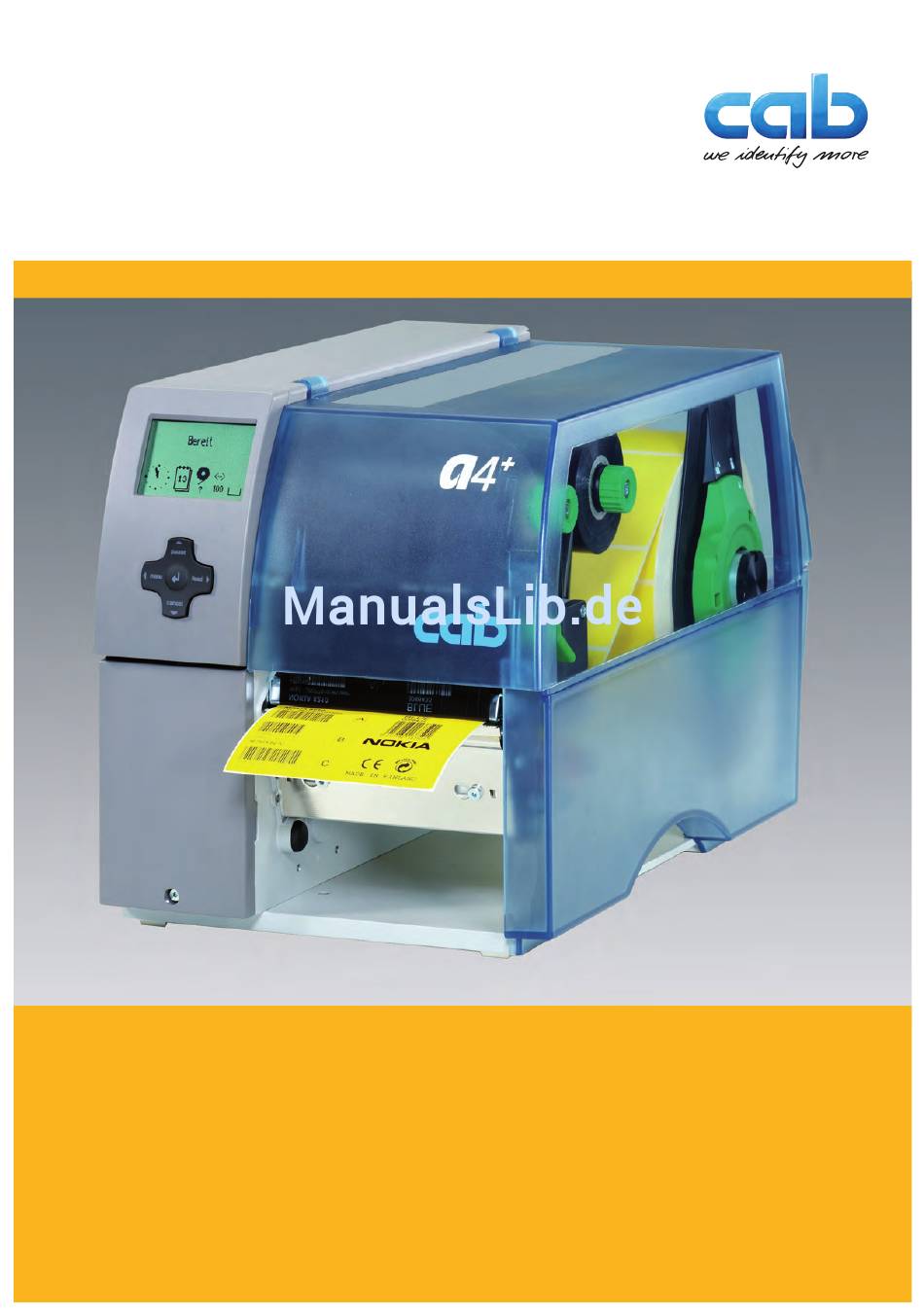

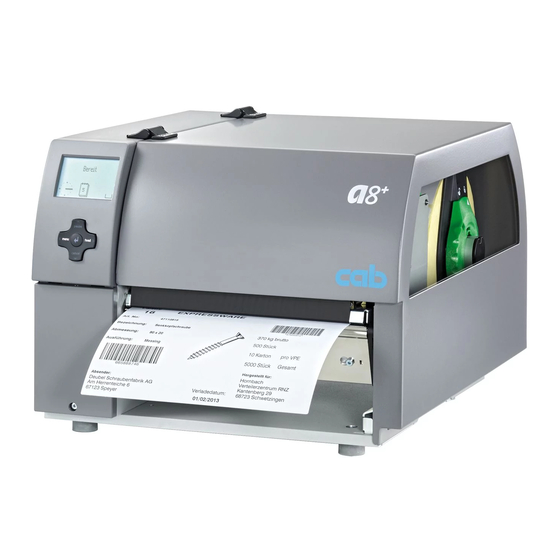

- Seite 1 Serviceanleitung Etikettendrucker Die Premium Class.
- Seite 2 Ersatzteilbeschaffung eines von cab verkauften Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen wenden Sie sich bitte an cab Produkttechnik GmbH & Co KG Adresse „Deutschland“. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abwei- chungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen ......................... 4 Allgemeine Sicherheit ..........................4 Schutzvorrichtungen ..........................4 Umgang mit Elektrizität ..........................5 Verhalten bei Unfällen ..........................5 Reinigung ..............................6 Reinigung durch den Bediener ......................... 6 Reinigung der Etikettenlichtschranke A6+, A8+ ..................6 Reinigung der Etikettenlichtschranke A4+M .................... 7 Baugruppen wechseln ........................... -
Seite 4: Wichtige Informationen
Wichtige Informationen Allgemeine Sicherheit Diese Serviceanleitung ist für geschultes Service- und Wartungspersonal vorgesehen. Weitere Informationen zur Bedienung und Konfiguration sind der Bedienungs- bzw. Konfigurationsanleitung zu entnehmen. Folgende Regeln zur allgemeinen Sicherheit beachten: • Umgebung des Gerätes während und nach der Wartung sauber halten. •... -
Seite 5: Umgang Mit Elektrizität
Wichtige Informationen Umgang mit Elektrizität Folgende Arbeiten nur durch eingewiesene und geschulte Elektrofachkräfte durchführen lassen: • Arbeiten an elektrischen Baugruppen. • Arbeiten am geöffneten Gerät, das an das Stromnetz angeschlossen ist. Allgemeine Vorkehrungen zu Beginn der Wartungsarbeiten: • Lage des Not- oder Netzschalters feststellen, um ihn im Notfall schnell bedienen zu können. •... -
Seite 6: Reinigung
Reinigung Reinigung durch den Bediener Die folgenden Reinigungsarbeiten sind in der “Bedienungsanleitung“ beschrieben: • Gerät reinigen • Druckkopf reinigen • Druckwalze reinigen • Etikettenlichtschranke A2+ A4+ reinigen Reinigung der Etikettenlichtschranke A6+, A8+ Bild 1 Etikettenlichtschranke A6+, A8+ reinigen Gefahr! Lebensgefahr durch Stromschlag! X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. -
Seite 7: Reinigung Der Etikettenlichtschranke A4+M
Reinigung Reinigung der Etikettenlichtschranke A4+M Bild 2 Etikettenlichtschranke A4+M reinigen Gefahr! Lebensgefahr durch Stromschlag! X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1. Material aus dem Drucker entnehmen. 2. -
Seite 8: Baugruppen Wechseln
Werkzeuge • Keine abgenutzten oder schadhaften Werkzeuge verwenden. • Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind. Sonderwerkzeug (cab-Eigenfertigung): • Prüfkörper Transferfolienwickler (cab Artikel-Nummer: 5534199) Handelsübliche Werkzeuge: • Kreuzschlitz-Schraubendreher, Größe 1 • Sechskantschlüssel 1,5 mm •... -
Seite 9: Druckkopf Wechseln
Baugruppen wechseln Druckkopf wechseln 3.3.1 Druckkopf A2+, A4+, A4.3+, A4+M wechseln Ein Druckkopftausch kann ohne Feinjustage am Etikettendrucker durchgeführt werden. Ein Wechsel des Druckkopfs ist notwendig bei Verschleiß oder bei einem Wechsel zu einem Druckkopf mit höherer oder niederer Auflösung. Zur besseren Unterscheidung tragen die Druckköpfe ein Etikett mit Druckertyp und Auflösung. -
Seite 10: 10 3 Baugruppen Wechseln
Baugruppen wechseln Druckkopf ausbauen 1. Hebel (10) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben. 2. Etiketten und Transferfolie aus dem Drucker nehmen. 3. Sechskantschlüssel (11) aus seiner Halterung nehmen. 4. Kopfwinkel (9) mit einem Finger leicht auf der Druckwalze halten und mit dem Sechskantschlüssel Schraube (8) ausschrauben und mit Scheibe abnehmen. - Seite 11 Baugruppen wechseln Bild 7 Druckkopfwechsel A6+, A8+ Druckkopf ausbauen 1. Hebel (8) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben. 2. Etiketten und Transferfolie aus dem Drucker nehmen. 3. Sechskantschlüssel (9) aus seiner Halterung nehmen. 4. Kopfwinkel (7) mit einem Finger leicht auf der Druckwalze halten und mit dem Sechskantschlüssel Schrauben (6) lösen.
-
Seite 12: 12 3 Baugruppen Wechseln
Baugruppen wechseln Druckwalze und Umlenkwalze wechseln Lagerplatine abbauen 1. Hebel (1) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben. 2. Andrucksystem (5) von der Umlenkwalze abheben. 3. Etiketten und Transferfolie aus dem Drucker nehmen. 4. Schrauben (4) an Blech (6) mit Sechskant- schlüssel mehrere Umdrehungen lösen und Blech (6) abnehmen. -
Seite 13: Rutschkupplungen Wechseln
Baugruppen wechseln Rutschkupplungen wechseln Der Aufwickler für die Transferfolie und der interne Aufwickler sind mit Rutschkupplungen in den Hauptantrieb einge- koppelt. Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Rutschkupplung gebremst. Der Austausch einer Rutschkupplung ist notwendig, wenn sich diese nicht mehr einstellen lässt 4.1 auf Seite 19. Zum Austausch eines Wicklers ist der Aus- und Einbau der Rutschkupplung ebenfalls erforderlich. -
Seite 14: 14 3 Baugruppen Wechseln
Baugruppen wechseln Rutschkupplung am Aufwickler montieren 4 Sicherungsring 5 Rutschkupplung 6 Kupplungsscheiben 7 Wicklerachse 8 Bund des Riemenrads Bild 12 Rutschkupplung an den Aufwicklern 1. Kupplung (5) auf die Wicklerachse (7) schieben. 2. Aussparungen in den Kupplungsscheiben (6) zu den Führungen im Bund des Riemenrads (8) ausrichten. 3. -
Seite 15: Etikettenlichtschranke Wechseln
Baugruppen wechseln Etikettenlichtschranke wechseln Hinweis! Eine Verschmutzung der Etikettenlichtschranke kann zur Fehlfunktion führen. Prüfen Sie deshalb vor dem Austausch der Etikettenlichtschranke, ob sie verschmutzt ist und reinigen Sie sie. Für A2+, A4+, A4.3+ Bedienungsanleitung bzw. für A6+, A8+ 2.2 auf Seite 6. Reinigung von A4+M wird im Abschnitt 3.6.2 dieser Serviceanleitung beschrieben. -
Seite 16: 16 3 Baugruppen Wechseln
Baugruppen wechseln 3.6.2 Etikettenlichtschranke A4+M wechseln Bild 15 Etikettenlichtschranke A4+M wechseln Etikettenlichtschranke ausbauen 1. Material aus dem Drucker entnehmen. 2. Sechskantschlüssel (5) aus seiner Halterung nehmen. 3. Rückwand des Druckers demontieren. 4. Rändelschraube (1) abschrauben. 5. Kabel (3) aus dem Stecker am hinteren Ende der Etikettenlichtschranke (2) ziehen. 6. -
Seite 17: Leiterplatte Cpu Wechseln
Baugruppen wechseln Leiterplatte CPU wechseln Gefahr! Lebensgefahr durch Stromschlag! X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Leiterplatte CPU ausbauen 1. Wenn möglich, Druckerkonfiguration auf einer Compact- Flash-Karte speichern Konfigurationsanleitung. 2. -
Seite 18: 18 3 Baugruppen Wechseln
Baugruppen wechseln Netzteil wechseln Gefahr! Lebensgefahr durch Stromschlag! X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Netzteil ausbauen 1. Drucker vom Netzanschluss trennen. 2. Leiterplatte CPU ausbauen 3.7 auf Seite 17. 3. -
Seite 19: Einstellungen
Einstellungen Wickelmomente messen und einstellen Der Aufwickler für die Transferfolie und der interne Aufwickler sind mit Rutschkupplungen in den Hauptantrieb einge- koppelt. Der Abwickler der Transferfolie wird im Druckbetrieb mit einer Rutschkupplung gebremst. Die korrekte Einstellung der Drehmomente dieser Rutschkupplungen ist notwendig für: •... - Seite 20 Einstellungen Die Sollwerte für das Wickelmoment und die daraus resultierende Zugkraft am Prüfkörper sind: Rutschkupplung am Drehrichtung Drucker Wickelmoment M Zugkraft F Transferfolienaufwickler im Uhrzeigersinn 10,2 - 10,8 Ncm 3,4 - 3,6 N A4+, A4.3+, A6+ 13,5 - 14,4 Ncm 4,3 - 4,8 N 17,7 - 18,1 Ncm 5,9 - 6,1 N...
- Seite 21 Einstellungen Interner Aufwickler Die Messung des Wickelmoments am internen Aufwickler erfolgt ohne Prüfkörper über die Bestimmung der Zugkräfte mit einer auf den Aufwickler aufgewickelten Schnur. Der physikalische Zusammenhang zwischen Wickelmoment und Zugkraft lautet: F= M / r Zugkraft [N], Wickelmoment [Ncm], Radius des internen Aufwicklers (20 mm) Die Sollwerte für das Wickelmoment und die daraus resultierende Zugkraft am sind: Rutschkupplung am...
-
Seite 22: Wickelmomente Einstellen
Einstellungen 4.1.2 Wickelmomente einstellen Das Wickelmoment eines Wicklers können Sie am Rändelring der entsprechenden Rutschkupplung ändern. Die Nummern auf dem Rändelring stehen für die Größe des Wickelmoments: • 1: Kleinstes Wickelmoment • 7: Größtes Wickelmoment Der aktuelle Einstellwert wird durch die Nummer angezeigt, die sich an den Positionen der beiden Arretierlaschen befindet. -
Seite 23: Druckmechanik Einstellen
Einstellungen Druckmechanik einstellen Eine grundlegende Justage der Druckmechanik, die über die formatbezogenen Einstellungen hinausgeht, ist nur dann erforderlich, wenn die Druckkopf-Baugruppe demontiert oder Teile in diesem Bereich ausgetauscht wurden. Davon ausgenommen ist der Austausch des Druckkopfes, nach dem eine Neujustage in der Regel nicht notwendig ist. -
Seite 24: Druckkopfposition Einstellen
Einstellungen 4.2.2 Druckkopfposition einstellen Für ein optimales Druckbild sind folgende Einstellungen des Druckkopfs notwendig : • Heizzeile zum höchsten Punkt der Druckwalze ausrichten. In dieser Stellung ist die Druckbildschwärzung am intensivsten. • Parallelität waagerechter Linien zur Etikettenkante einstellen. Achtung! Beschädigung der Druckkopf-Baugruppe. Der Versuch einer Druckkopf-Justage bei festgezogenen Befestigungsschrauben (3) kann zu Defekten an der Druckkopf-Baugruppe führen. -
Seite 25: Kopfandruck Einstellen
Einstellungen 4.2.3 Kopfandruck einstellen Der Kopfandruck kann mit den Schrauben (1a) bzw. (1b) an der Innen- bzw. Außenseite des Druckkopfes verändert werden. Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbild- schwärzung und zu einer Verschiebung des Folienlaufs in die entsprechende Richtung. Hinweis! X Bei A8+ Schraube am mittleren Stößel in die Einstellung einbeziehen. -
Seite 26: Transferfolienlauf Einstellen
Abschließende Prüfung X In der Druckerkonfiguration die Heizenergie auf 0 zurückstellen Konfigurationsanleitung. X Einstellung mit Hilfe der Testfunktion Testgitter ( Konfigurationsanleitung) oder einem ähnlichen Druck- muster nochmals überprüfen. Mit cab-Standardmaterial muss der Testausdruck konturenscharfe Linien und Schwarzflächen ohne Fehlstellen zeigen. -
Seite 27: Riemenspannung Am Hauptantriebsmotor Einstellen
Einstellungen Riemenspannung am Hauptantriebsmotor einstellen Gefahr! Lebensgefahr durch Stromschlag! X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Achtung! Beschädigung des Zahnriemens durch Fehljustage. Eine Fehljustage oder zu schwache Spannung des Zahnriemens kann dazu führen, dass dieser während des Druckbetriebs an der Etikettenlichtschranke schleift und dadurch beschädigt wird. -
Seite 28: Kopfschalter Einstellen
Einstellungen Kopfschalter einstellen Der Kopfschalter verhindert einen Druckbetrieb bei geöffnetem Druckkopf. Der Kopfschalter muss justiert werden, wenn trotz verriegeltem Druckkopf die Fehlermeldung Kopf abgeklappt im Display erscheint. Gefahr! Lebensgefahr durch Stromschlag! X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. -
Seite 29: Fehlersuche Und Fehlerbehebung
Fehlersuche und Fehlerbehebung Ausfall von Gerätefunktionen Funktionsfehler Mögliche Behebung Kein Materialtransport Elektrische Verbindungen zwischen LP CPU und Motor überprüfen Antriebsmechanik überprüfen LP CPU wechseln Motor wechseln Kein Druckbild bei Steckverbindungen am Druckkopf prüfen Materialtransport Druckkopfkabel auf Beschädigung untersuchen und ggf. austauschen Druckkopf wechseln LP CPU wechseln Display und Navigatorpad... -
Seite 30: Hardwarefehler
Fehlersuche und Fehlerbehebung Hardwarefehler Fehlermeldung Ursache Behebung A/D-Wandler def. Fehler auf Leiterplatte CPU Leiterplatte CPU wechseln FPGA defekt Fehler auf Leiterplatte CPU Leiterplatte CPU wechseln Setup ungültig Fehler auf Leiterplatte CPU Leiterplatte CPU wechseln Spannungsfehler Spannung der Batterie auf der Leiterplatte CPU wechseln Leiterplatte CPU zu niedrig Motorspannung zu niedrig... -
Seite 31: Blockschaltbild
Blockschaltbild Drucker Typ Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 5 Nr. 6 alle 5954105 5954293 5954292 5946203 5954098 5954090 200, 200P 5954081 5954067 5954066 5946206 5954098 5954090 300, 300P 5954072 5954067 5954066 5946206 5954098 5954090 300M 5954072 5954067 5954066 5946208... -
Seite 32: Belegungsplan Leiterplatte Cpu
Belegungsplan Leiterplatte CPU Bild 29 Belegungsplan LP CPU - Bestückungsseite... - Seite 33 Belegungsplan Leiterplatte CPU Bild 30 Belegungsplan LP CPU - Lötseite...
-
Seite 34: Stichwortverzeichnis
Stichwortverzeichnis Allgemeine Sicherheit ......4 Transferfolienlauf einstellen ....26 Ausfall von Gerätefunktionen ...29 Transferfolienwickler Wickelmoment ......20 Belegungsplan Leiterplatte CPU ..32 Umgang mit Elektrizität.......5 Blockschaltbild ........31 Umlenkwalze wechseln ....12 Drehmoment .......19, 21 Verhalten bei Unfällen ......5 Druckkopfposition einstellen .....24 Druckkopf wechseln ......9 Druckmechanik einstellen....23 Wartungsarbeiten .......5 Druckwalze wechseln .......12 Werkzeuge .........8...
