primes FocusMonitor FM+ Kurzanleitung
Verwandte Anleitungen für primes FocusMonitor FM+
Inhaltszusammenfassung für primes FocusMonitor FM+

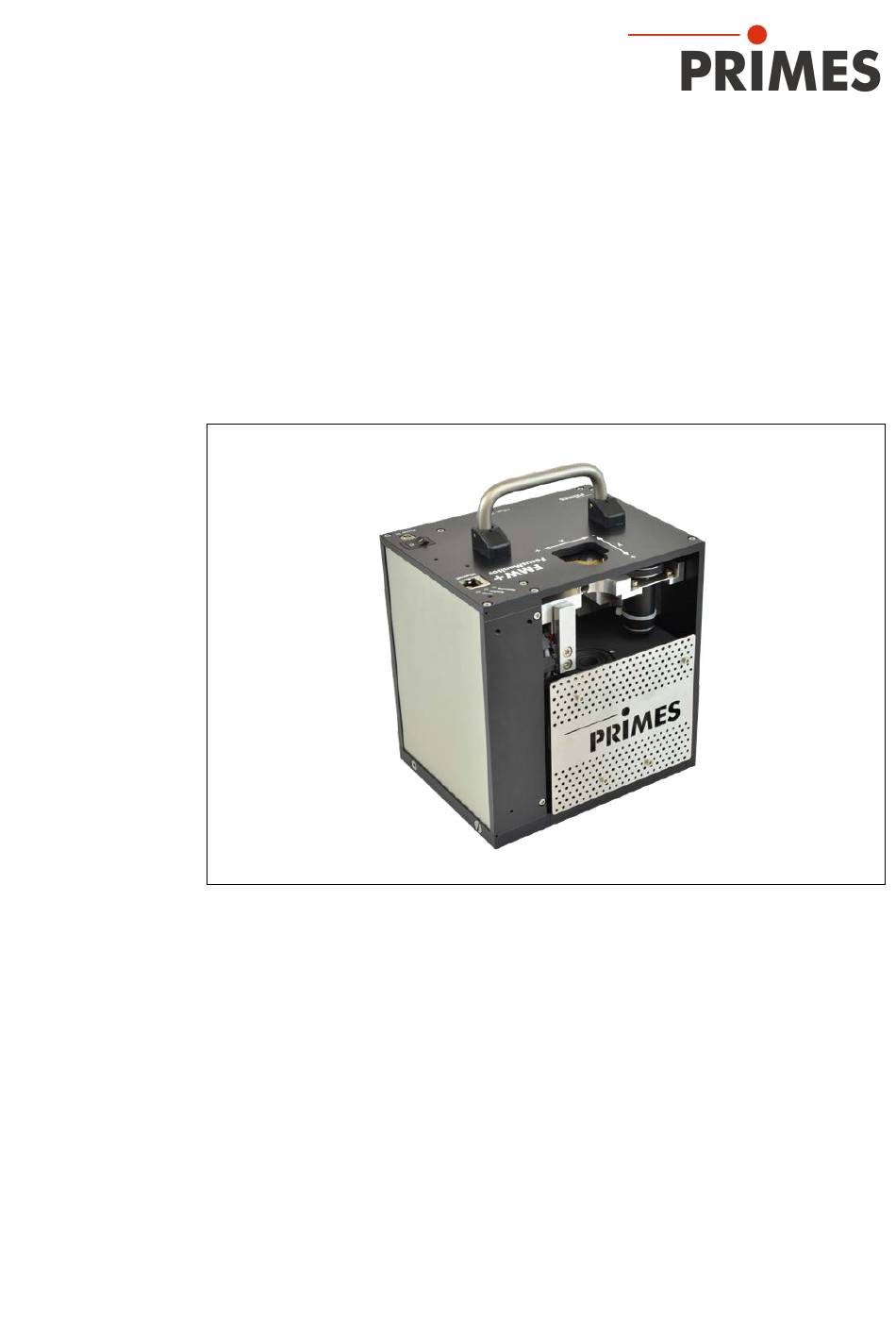

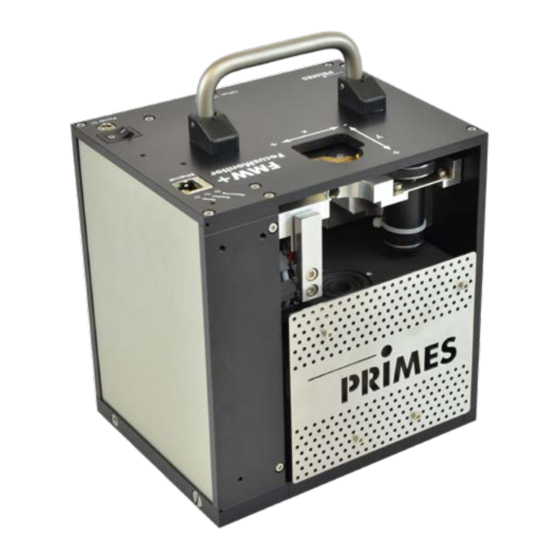

- Seite 1 Kurzanleitung FocusMonitor FMW+ Zusatzdokumentation zur Betriebsanleitung FocusMonitor FM+ Revision 01/2018 DE...
- Seite 3 PRIMES FocusMonitor FMW+ WICHTIG! VOR DEM GEBRAUCH SORGFÄLTIG LESEN. ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN. Revision 01/2018 DE...
-
Seite 4: Inhaltsverzeichnis
PRIMES FocusMonitor FMW+ Inhaltsverzeichnis Über diese Dokumentation Unterscheidungsmerkmale zum Standardgerät Anschlüsse Statusanzeige Gerät konfigurieren Messspitze einsetzen ........................7 Hinweise zum Absorber Montage Einbaulage ..........................9 Ausrichten ..........................9 Elektrischer Anschluss Anschluss des FMW+ an den PC/LAN und die Spannungsversorgung ........10 Messen mit der LaserDiagnosticsSoftware LDS Eine Einzelebene messen ......................11... -
Seite 5: Über Diese Dokumentation
PRIMES FocusMonitor FMW+ Über diese Dokumentation Diese Dokumentation beschreibt die Sonderversion „FocusMonitor FMW+“ des PRIMES-Messgerätes „FocusMonitor FM+“ und zeigt die Unterschiede auf. Sie ist als ergänzende Dokumentation zur Standard- Betriebsanleitung des FocusMonitor FM+ zu verstehen. WICHTIG! Bitte beachten Sie insbesondere die Sicherheitshinweise in der Standard-Betriebsanleitung des FocusMonitor FM+. -
Seite 6: Statusanzeige
PRIMES FocusMonitor FMW+ Statusanzeige Die verschiedenen Betriebszustände werden mit drei LEDs angezeigt. Bezeichnung Farbe Bedeutung Measuring Messung wird durchgeführt Rotation Orange Motor läuft Power Weiß Spannung liegt an (24 V) Gerät konfigurieren Je nach Lasertyp, müssen Sie die entsprechende Messspitze und den geeigneten Detektor einsetzen. Werk- seitig ist der Detektor DFIG-PS+ eingebaut, die Messspitze muss kundenseitig montiert werden. -
Seite 7: Messspitze Einsetzen
PRIMES FocusMonitor FMW+ Messspitze einsetzen Um Transportschäden zu vermeiden, wird die Messspitze demontiert geliefert. Sie wird mit der gewölbten Seite zur Strahlquelle zeigend eingebaut. Es stehen unterschiedliche Messspitzen für verschiedene Wellenlängen zur Verfügung (siehe „Tab. 5.2: Aus- wahl von Messspitzen und Detektoren“ auf Seite 6). - Seite 8 PRIMES FocusMonitor FMW+ Eintrittsöffnung Abb. 5.2: Eintrittsöffnung (Pinhole) in der Messspitze Abb. 5.3: Messspitze einsetzen 6. Setzen Sie das Halteblech mit der Führungsnut nach oben zeigend unter etwa 45 Grad in die Drehschei- be ein und drücken es dann nach unten in die Aussparung (siehe Abb. 5.4).
-
Seite 9: Hinweise Zum Absorber
PRIMES FocusMonitor FMW+ Hinweise zum Absorber Der Hochleistungsabsorber kann einen Energieeintrag von 90 kJ (1000 W · 90 s) aufnehmen. ACHTUNG Beschädigungsgefahr durch Überhitzung Der Absorber ist mit einer Alarmsirene ausgestattet, die eine Überhitzung signalisiert. Sie spricht an, wenn das Gehäuse des Absorbers eine Temperatur von 60 °C erreicht. -
Seite 10: Elektrischer Anschluss
PRIMES FocusMonitor FMW+ Elektrischer Anschluss Der FMW+ benötigt für den Betrieb eine Versorgungsspannung von 24 V DC. Ein passendes Netzteil gehört zum Lieferumfang. Benutzen Sie zur Verbindung des Netzteils mit dem lokalen Stromnetz nur das beilie- gende Kabel. Die Daten werden zwischen FMW+ und PC/LAN durch die Ethernet-Verbindung übertragen. -
Seite 11: Messen Mit Der Laserdiagnosticssoftware Lds
PRIMES FocusMonitor FMW+ Messen mit der LaserDiagnosticsSoftware LDS Sie können mit dem FocusMonitor FMW+ eine Ebene oder mehrere Ebenen messen. Da der FocusMonitor FMW+ keine eigene verfahrbare z-Achse hat, muss beim Messen mehrerer Ebenen die Fokussieroptik oder das Gerät in dieser Achsrichtung von der Anlage bewegt werden. -
Seite 12: Messmodus Einzelebenen Wählen
PRIMES FocusMonitor FMW+ 9.1.2 Messmodus Einzelebenen wählen Klicken Sie in der Gerätesteuerung auf die Klappliste Messmodus. Klicken Sie auf den Eintrag Einzelebenen. Klappliste Messmodus Messmodus Einzelebenen Die zugehörige Gerätesteuerung wird geöffnet. Die Werkbank Einzelebenen mit den Werkzeugen Kaustikanalyse und Ebenenanalyse wird geöffnet. - Seite 13 PRIMES FocusMonitor FMW+ 9.1.4 Erweiterte Einstellungen vornehmen (Gerätesteuerung > Erweitert) Klicken Sie auf den Reiter Erweitert. Geben Sie die Anzahl der Pixel in x/y-Richtung ein, um die Auflösung einzustellen. Geben Sie die Rotationsgeschwin- digkeit der Messspitze 1875 oder 3750 min ein.
-
Seite 14: Messung Starten
PRIMES FocusMonitor FMW+ 9.1.5 Messung starten Beachten Sie die Sicherheitshinweise in der Betriebsanleitung „FocusMonitor FM+“. Schalten Sie den Laser ein. Klicken Sie auf Start. Im Statusfenster unterhalb des Bedienfeldes Start/Stop wird der aktuelle Fortschritt der Messung angezeigt. 9.1.6 Messung beenden... -
Seite 15: Eine Kaustik Messen
PRIMES FocusMonitor FMW+ Eine Kaustik messen Da der FocusMonitor FMW+ keine eigene verfahrbare z-Achse hat, muss entweder das Gerät oder die Fokussieroptik in dieser Achsrichtung von der Anlage bewegt werden, um eine Kaustik zu messen. Sie können jede neue z-Position manuell eingeben und manuell starten oder eine z-Schrittweite mit gleich- bleibenden Abständen vorgeben. - Seite 16 PRIMES FocusMonitor FMW+ 9.2.2 Messmodus Einzelebenen wählen Klicken Sie in der Gerätesteuerung auf die Klappliste Messmodus. Klicken Sie auf den Eintrag Einzelebenen. Klappliste Messmodus Messmodus Einzelebenen Die zugehörige Gerätesteuerung wird geöffnet. Die Werkbank Einzelebenen mit den Werkzeugen Kaustikanalyse und Ebenenanalyse wird geöffnet.
- Seite 17 PRIMES FocusMonitor FMW+ 9.2.4 Erweiterte Einstellungen vornehmen (Gerätesteuerung > Erweitert) Klicken Sie auf den Reiter Erweitert. Geben Sie die Anzahl der Pixel in x/y-Richtung ein, um die Auflösung einzustellen. Wählen Sie die Rotationsgeschwin- digkeit der Messspitze 1875 oder 3750 min aus.
-
Seite 18: Kaustikmessung Starten
PRIMES FocusMonitor FMW+ 9.2.5 Kaustikmessung starten Beachten Sie die Sicherheitshinweise in der Betriebsanleitung „FocusMonitor FM+“. Schalten Sie den Laser ein. Klicken Sie auf Start. Im Statusfenster unterhalb des Bedienfeldes Start/Stop wird der aktuelle Fortschritt der Messung angezeigt. 9.2.6 Nächste Ebene messen Sobald die Statusmeldung Messung beendet erscheint, können Sie die... -
Seite 19: Kaustikmessung Beenden
PRIMES FocusMonitor FMW+ 9.2.7 Kaustikmessung beenden X Klicken Sie auf Stop. X Schalten Sie den Laser aus. Im Statusfenster unterhalb des Bedienfeldes Start/Stop wird Mes- sung beendet angezeigt. 9.2.8 Anzeige der Messergebnisse Nach beendeter Messung werden die Messergebnisse in den geöffneten Werkzeugen dargestellt. -
Seite 20: Messmodus Monitor
PRIMES FocusMonitor FMW+ Messmodus Monitor Der Messmodus Monitor ist für Justagezwecke vorgesehen. In diesem Messmodus werden keine Daten ermittelt sondern nur die gewünschte Ebene in Falschfarben dargestellt. 9.3.1 Gerät mit der LaserDiagnosticsSoftware LDS verbinden Schalten Sie den FocusMonitor FMW+ ein. - Seite 21 PRIMES FocusMonitor FMW+ 9.3.2 Messmodus Monitor wählen Klicken Sie in der Gerätesteuerung auf die Klappliste Messmodus. Klicken Sie auf den Eintrag Monitor. Klappliste Messmodus Messmodus Monitor Die zugehörige Gerätesteuerung wird geöffnet. Die Werkbank Monitor mit dem Werkzeug Falschfarbenansicht wird geöffnet.
- Seite 22 PRIMES FocusMonitor FMW+ 9.3.4 Erweiterte Einstellungen vornehmen (Gerätesteuerung > Erweitert) Klicken Sie auf den Reiter Erweitert. Wählen Sie die Rotationsgeschwin- digkeit der Messspitze 1875 oder 3750 min aus. Geben Sie die Anzahl der Pixel in x/y-Richtung ein, um die Auflösung einzustellen.
- Seite 23 PRIMES FocusMonitor FMW+ 9.3.5 Messmodus Monitor starten Beachten Sie die Sicherheitshinweise in der Betriebsanleitung „FocusMonitor FM+“. Schalten Sie den Laser ein. Klicken Sie auf Start. Die ausgewählte Ebene wird kontinuierlich in x-y-Richtung abgetastet und im Werkzeug Falschfarbenansicht angezeigt. 9.3.6 Messmodus Monitor beenden Klicken Sie auf Stop.
-
Seite 24: Konformitätserklärung
PRIMES FocusMonitor FMW+ Konformitätserklärung Revision 01/2018 DE... -
Seite 25: Technische Daten
PRIMES FocusMonitor FMW+ Technische Daten Kenndaten Messung Leistungsbereich bis 1000 W Max. Energie pro Messung 90 kJ Wellenlängenbereich 0,4 – 12 µm Strahlabmessungen, typ. 150 – 3000 µm (optional bis zu 5000 µm) Funktion des Messsystems Messfenstergrößen 0,08 x 0,08 bis 8 x 8 mm Optional 0,08 x 0,08 bis 12 x 24 mm (bei Auflösung 64 Pixel) -
Seite 26: Abmessungen
PRIMES FocusMonitor FMW+ Abmessungen Alle Angaben in mm (Allgemeintoleranz ISO 2768-v) Revision 01/2018 DE... -
Seite 27: Anhang
PRIMES FocusMonitor FMW+ Anhang 13.1 Messspitze wechseln ACHTUNG Beschädigungsgefahr der Messspitze Die sehr kleine Bohrung der Messspitze kann durch Anfassen mit bloßen Händen und durch Schmutzpartikel schnell verstopfen. Tragen Sie bei der Montage/Demontage puderfreie Latexhandschuhe und achten Sie auf eine schmutz- und staubfreie Umgebung. - Seite 28 PRIMES FocusMonitor FMW+ Eintrittsöffnung Abb. 13.2: Eintrittsöffnung (Pinhole) in der Messspitze Abb. 13.3: Messspitze einsetzen 6. Setzen Sie das Halteblech mit der Führungsnut nach oben zeigend unter etwa 45 Grad in die Drehschei- be ein und drücken es dann nach unten in die Aussparung (siehe Abb. 13.4).
-
Seite 29: Detektor Wechseln
PRIMES FocusMonitor FMW+ 13.2 Detektor wechseln Standardmäßig ist im FMW+ ein NIR-Detektor eingebaut. Für Messungen am CO -Laser müssen Sie den -Detektor einbauen. ACHTUNG Beschädigungsgefahr des Detektorsensors Der Detektorsensor darf nicht beschädigt werden und ist vor Verschmutzung zu schützen. Berühren Sie den Detektorsensor nicht mit den Fingern und legen Sie den Detektor nie auf der Sensorfläche ab. - Seite 30 PRIMES FocusMonitor FMW+ Entfernen Sie beidseitig die Halteschrauben der Bodenplatte (beachten Sie, dass die Schrauben unterschiedlich lang sind). Kippen Sie das Gehäuse nach hinten ab. Revision 01/2018 DE...
- Seite 31 PRIMES FocusMonitor FMW+ FMW+ im aufgeklappten Zustand. Detektor Entfernen Sie die Kunststoff-Halteschrauben des Detektors mit dem kurzen Schraubendreher (im Lieferumfang) und nehmen Sie den Detektor vorsichtig aus dem Gehäuse. Revision 01/2018 DE...
- Seite 32 PRIMES FocusMonitor FMW+ Bauen Sie den neuen Detektor in umge- kehrter Reihenfolge ein. Vergessen Sie das Moosgummiplättchen beim Einbau nicht! Achtung! Werden die Schrauben zu fest angezogen, können sie die Rotationsscheibe blockieren! Ziehen Sie die Schrauben nur handfest an. Das Moosgummiplättchen darf maximal auf die Hälfte...
