S3D 12+4
S3D-TL-Empfänger
Diese Empfänger werden im Telemetrie-Mode des Sendemoduls betrieben, haben aber keine aktive
Telemetrie.
Beim S3D-10 TL ist eine Rückstrecke vorhanden mit einer Reichweite von max. 200m. Die Empfängerakku-
Spannung und das Empfangssignal RSSI werden zum Sendemodul gesendet und können dort ausgelesen
und angezeigt werden. Ein Sensoranschluss für zusätzliche Sensoren ist nicht vorhanden.
Ausserdem besitzt der S3D-10TL einen Datenlogger, der ebenfalls RSSI und E-Akkuspannung aufzeichnet.
Die Loggerdaten können mit allen aktuellen Anzeige- und Programmiergeräten und aktueller Software
angezeigt und/oder ausgelesen werden.
Der S3D-10 TL kann mit Telemetrie-Empfängern zur Steigerung der Empfangsqualität (Quattro-3D-Diversity)
mit einem DSL-Kabel verbunden werden. Zur Erhöhung der Anzahl der Servoausgänge (bis zu 40) kann der
S3D-10 TL mit dem Kanal-Expander, mit Telemetrie- oder mit S3D-Empfängern gekoppelt werden.
Stromversorgung S3D-Empfänger
Alle S3D-Empfänger können über jede Servobuchse mit Strom versorgt werden.
Der S3D-8/8T und S3D-10/10T haben zusätzlich die Hochstrombuchse DSQ.
Alle ACT-Schalter, Akkuweichen und ACT-Empfänger können direkt mit 4-7
Nicd oder 2 Lipozellen betrieben werden (4-9V).
Unsere Empfehlung für die Stromversorgung des S3D-Systems im Modell:
Die Servos werden an die Empfänger angeschlossen, nicht an Akkweichen. Werden Akkuweichen mit
Servoanschluss verwendet, wird das vielleicht funktionieren. Die Erfahrung zeigt aber, dass es gerade durch
die Mehrfachverarbeitung von Servoimpulsen immer wieder zu Anpassungs- und Kompatibilitätsproblemen
der Servos kommt, denn nicht jede Kombination von Servos und Zubehörteilen arbeitet ohne gegenseitige
Störungen.
Außerdem ergibt sich eine zusätzliche Zeitverzögerung, denn die Akkuweichen lesen erst das Signal ein,
dann wird es bewertet und dann erst wieder ausgegeben, alles das benötigt Zeit. Da sich auch noch ganz
nebenbei die Anzahl von (ausfallträchtigen) Kabeln und Steckverbindungen erhöht, kann das die Sicherheit
eigentlich nicht verbessern.
Alle diese Probleme vermeidet das S3D-System durch den direkten Hochstromanschluss DSQ und auch
durch die Möglichkeit, viele Servos auf zwei Empfänger (und damit den Strom) zu verteilen. Servos direkt
am Empfänger sind daher einfach besser und sicherer, der Impulsweg zum Servos ist deutlich "kürzer" und
die Anzahl von Steckern und Kabelns ist so gering wie möglich.
- Was nicht zusätzlich eingebaut ist kann nicht ausfallen -

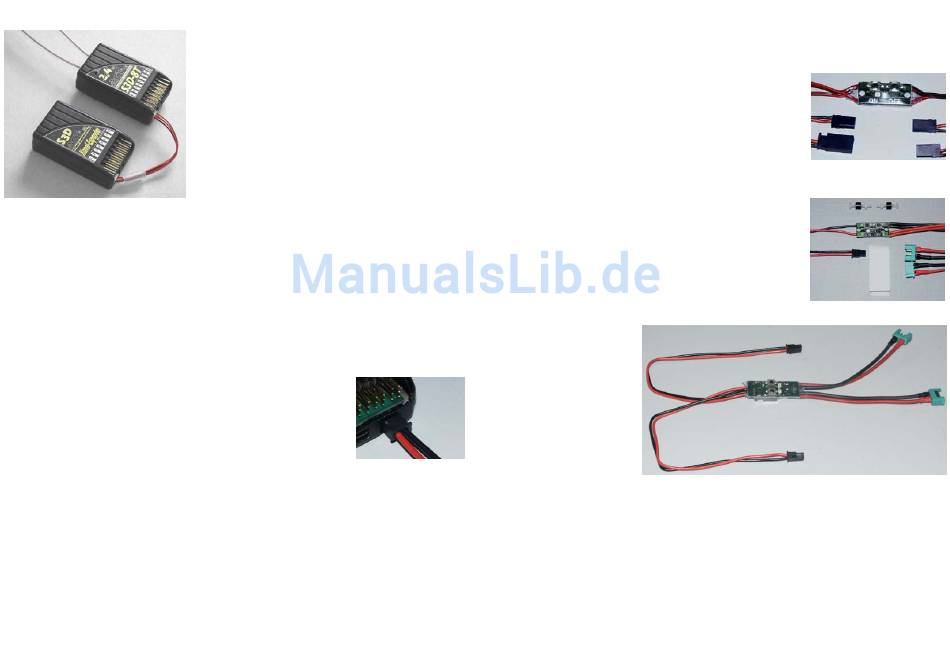

Komplet-Set S3D-8T mit Kanal-Expander und DSL-Kabel
Technische Daten:
• Diversity- Empfang
• Die Kanäle 1-12 stehen ohne Programmierung zur
Verfügung, davon 4 Servo-Kanäle doppelt.
• Freie Kanalzuordnung, Servowegeinstellungen usw. per
Programmierung von S3D-8 und Kanal-Expander
• Bis zu 16 frei programmierbare Servoausgänge
• 2xDSQ-Buchse, optimale Hochstromversorgung
• Keine zusätz. Powerboxen notwendig.
• Optimale Verteilung der Servoströme
• Minimierung von Verkabelungen
• Mehr Servoausgänge für Steuer-Funktionen
• Programmierung von S3D-8 und Kanal-Expander mit
Kabel/USB-Interface/PC, oder mit Irda-Interface + Palm,
kabellos.
Das Safety Power Switch Programm bietet elektronische Schalter und Akkuweichen mit elektronischen
Sicherheits-Schaltern ohne mechanischen Schalterverschleiß, aber mit hoher Stromzufuhr. Alle arbeiten
passiv und mit der geringst möglichen Anzahl an Bauteilen, Kabeln und Steckverbindungen. Eine LED für
jeden Akku zeigt die Akkuspannung an. Die Stromstärke gibt den Dauerstrom an, kurzzeitig ist mehr als
Faktor 3 davon möglich.
Safety Power Switch 5A Duo oder 10A: Für alle Diversity-Empfänger mit
Stromversorgung über JR-Servostecker.
mechanischen Schalter, hat aber 2 Ausgänge, es können dann ein oder
zwei Empfänger angesteckt werden.
Für S3DS-10 und S3D-8 gibt es den Safety Power Switch 10 schon mit
DSQ-Stecker, dieser kann dann direkt in die Hochstrombuchse DSQ der
Empfänger angeschlossen werden. Durch diese 15A Buchse können
beim Einsatz von einem Empfänger alle, auch starke Servos, optimal mit
Strom versorgt werden.
Akkuweichen AW30.
Für größere Modelle mit kräftigen
Servos und vor allem wenn
2 Empfänger mit vielen Servos
eingebaut sind empfehlen wir
grundsätzlich den Einsatz einer
Akkuweiche und zwei Akkus. Die
Stromversorgung erfolgt dann aus
zwei Hochstromakkus deren
Kapazität sich addiert und Akku-
Redundanz ergibt.
Dafür ist die Akkuweiche AW 30 bestens geeignet. Diese gibt es mit 2 Ausgängen für S3D-Empfänger mit
DSQ-Hochstromstecker oder 2 Ausgänge mit JR Stecker.
Akkuweiche und Schalter gibt es auch als Platine zum selber verdrahten.
Damit ist eine hohe Sicherheit durch 2 Akkus für hohe Stromanforderungen der 20 Servoausgänge
gewährleistet.
- Manchmal ist Weniger auch Mehr –
Ersetzt einen normalen,
