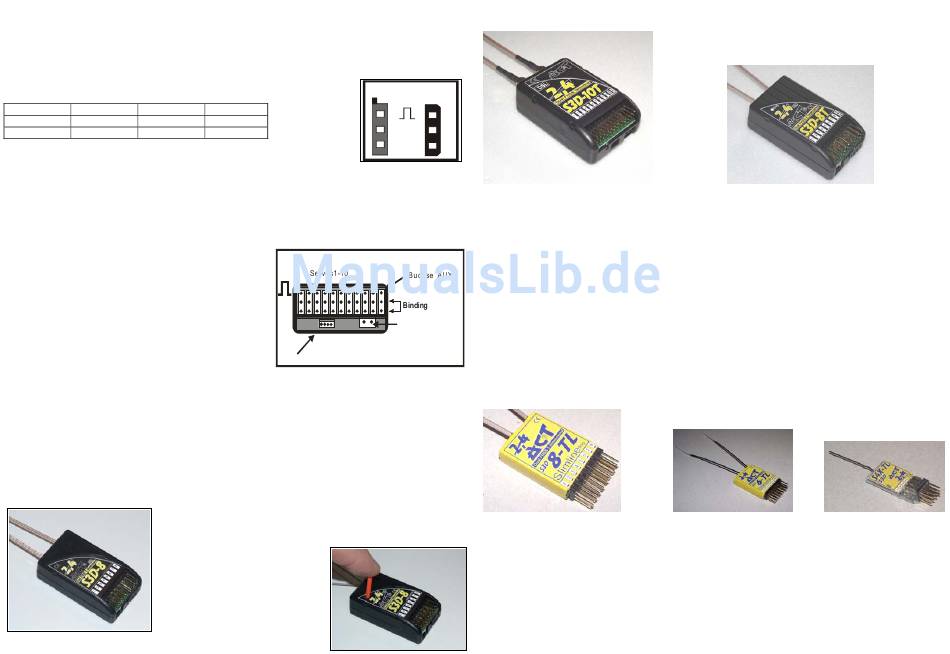

Die S3D Telemetrie-Empfänger - ACT S3D-System Handbuch

+1nem Servostecker für die Empfängerausgänge) belegt werden. An einer der Servobuchsen des V-Kabels
wird das zu dem Kanal gehörende Servo angesteckt, an der anderen Servobuchse der Akkustecker oder der
Stecker vom Schalterkabel.
Wenn nicht durch Programmierung vorgegeben, sind auch nur die Servoausgänge sinnvoll angesteuert, die
vom Sender übertragen werden. Überträgt der Sender z.B. nur 8 Kanäle (PPM8), so sind die
Servoausgänge 9 und 10 undefiniert.
Kabelfarben der Stecksysteme
System Minus System
Graupner braun Hitec
Futaba schwarz MPX
Betriebsspannung 4,8Volt -8,5V
Alle S3D-Empfänger arbeiten noch bei einer Betriebsspannung von unter 4Volt mit gleicher Reichweite,
allerdings laufen die Servos deutlich langsamer und mit weniger Kraft. Daher Vorsicht, wenn Servos
langsam laufen, der Akku ist dann leer oder defekt. Betrieb mit 5-7Nicad-Zellen oder 2 Lipo-Zellen ist ohne
Probleme für den Empfänger möglich. Es gibt aber Servos, die mit 5-Akkuzellen (<6V) schon Probleme
bereiten.
Stromversorgung S3D-10/S3D-8 Empfänger
Diese Empfänger verfügen über
Hochstrombuchse DSQ. Die Stromversorgung kann über
einen der Servo-Stecker oder über
Hochstromanschluss DSQ erfolgen. Sollen 12 Kanäle
(Servos) betrieben werden, müssen zwei Empfänger im 3D-
Diversity-Betrieb oder der Kanal-Expander EXP-8 oder der
S3D7-12 verwendet und die Kanäle per Programmierung
entsprechend zugeordnet werden.
Binding S3D-10 Empfänger
Zu diesem Vorgang wird im 10Kanal-Empfänger die Steck-Buchse 11 (AUX, keine Servobuchse) benutzt.
Dort werden die beiden unteren Pins gebrückt, dann der Empfänger eingeschaltet. Für besseren Zugang
im eingebauten Zustand kann ein Servo-Verlängerungskabel verwendet werden.
Achtung!
Brücke darf nur in diese Buchse und diesen Kontakten eingesteckt werden. An anderen Servoausgängen
Kurzschlussgefahr!!!. Dann den Binding-Vorgang am Sendemodul einstellen. Nach Abschluss von Binding
Steckbrücke abziehen.
Binding S3D-8
Beim S3D-8 wird der Binding Taster auf der Platine (deutlich fühlbar)
gedrückt mit einem Holz- oder Kunststoffstab 2-3mm, der durch das
Gehäuseoberteil gesteckt und vorsichtig auf den Taster aufgesetzt
wird. Während des Binding-Vorgangs blinkt die eingebaute gelbe LED.
Dann
Sendemodul starten (kann auch
umgekehrt erfolgen). Ist „Binding"
abgeschlossen leuchtet die LED am
S3D-8 dauernd.
Futaba JR/Hitec
Minus
Schwarz
schwarz
S3D-10 Frontansicht
die zusätzliche
den 2-poligen
+ -
DSL-Anschluß
den Binding-Vorgang am
Die S3D Telemetrie-Empfänger
Betrieb mit Telemetrie-Sendemodulen im Telemetriemodus
+
-
S3D-10T
Technische Daten:
•
S3D-2,4Ghz Dual-Empfänger
•
2x2,4Ghz-Transceiver System
•
10 Servo-Kanäle/Ausgänge
•
DSL-Anschluss
•
Hochstromanschluss DSQ
•
Reichweite >3km
•
Supressor-Diode
•
Watchdog, kontrollierter Neuanlauf
•
Schraub-Antennen Rev SMA
•
Antennen-Zuleitung 20cm, Länge 3cm
Buchse DSQ/Akku
•
Stromaufnahme ca. 100-120mA
•
Betriebsspannung 4-9V, Gewicht ca. 45g
•
Abmessungen ca. 64x54x23mm
•
Gehäuse mit Schock-Proof-System
•
Programmierbar, PCS+DSL-System
•
Sensoreingang M-Bus
Slim8 TL
• S3D-2,4Ghz Dual-Empfänger
• 2x2,4Ghz-Transceiver System
• 8 Servo-Ausgänge, Kan. 1-6
• PCS-Servokontrolle
• Hold oder Fail-Safe wählbar
• Watchdog, kontrollierter Neuanlauf
• Betriebsspannung 4-9V
• Gewicht max. ca. 5g, min.2,5g
• Abmessungen nur ca. 34x24x7mm
• Reichweite mehr als 2km
S3D-8T
Technische Daten:
•
S3D-2,4Ghz Dual-Empfänger
•
2x2,4Ghz-Transceiver System
• 8 Servo-Kanäle/Ausgänge
•
DSL-Anschluss
•
Hochstromanschluss DSQ
•
Anzeige LED eingebaut
•
Supressor-Diode
•
Watchdog, kontrollierter Neuanlauf
•
Antennenzuleitungen 20cm
•
Antennen 3cm, wechselbar
•
Reichweite >3km
•
Stromaufnahme 100-120mA
•
Betriebsspannung 4-9V, Gewicht ca. 22g
•
Abmessungen ca. 56x32x19mm
•
Gehäuse mit Schock-Proof-System
• Programmierbar, PCS+DSL-System
• Sensoreingang M-Bus
Slim 6TL S4XTL
• S3D-2,4Ghz Dual-Empfänger 4/6-Kanal 2,4Ghz Empfänger
• 4 Servoausgänge
• 2x2,4Ghz-Transceiver System
• 6 Servo-Ausgänge, Kan. 7-12 • Ausbaufähig bis zu
• PCS-Servokontrolle 6 Ausgänge
• Kontrollierter Neuanlauf
• Hold oder Fail-Safe wählbar
• Betriebsspannung 4-9V
• Watchdog, kontrollierter Neuanlauf
• Gewicht ab ca. 1,8g
• Betriebsspannung 4-9V
• Abmessungen 31x15x8mm
• Gewicht max. ca. 5g, min.2,5g
• Abmessungen ca. 34x24x7mm
• Reichweite mehr als 2km
